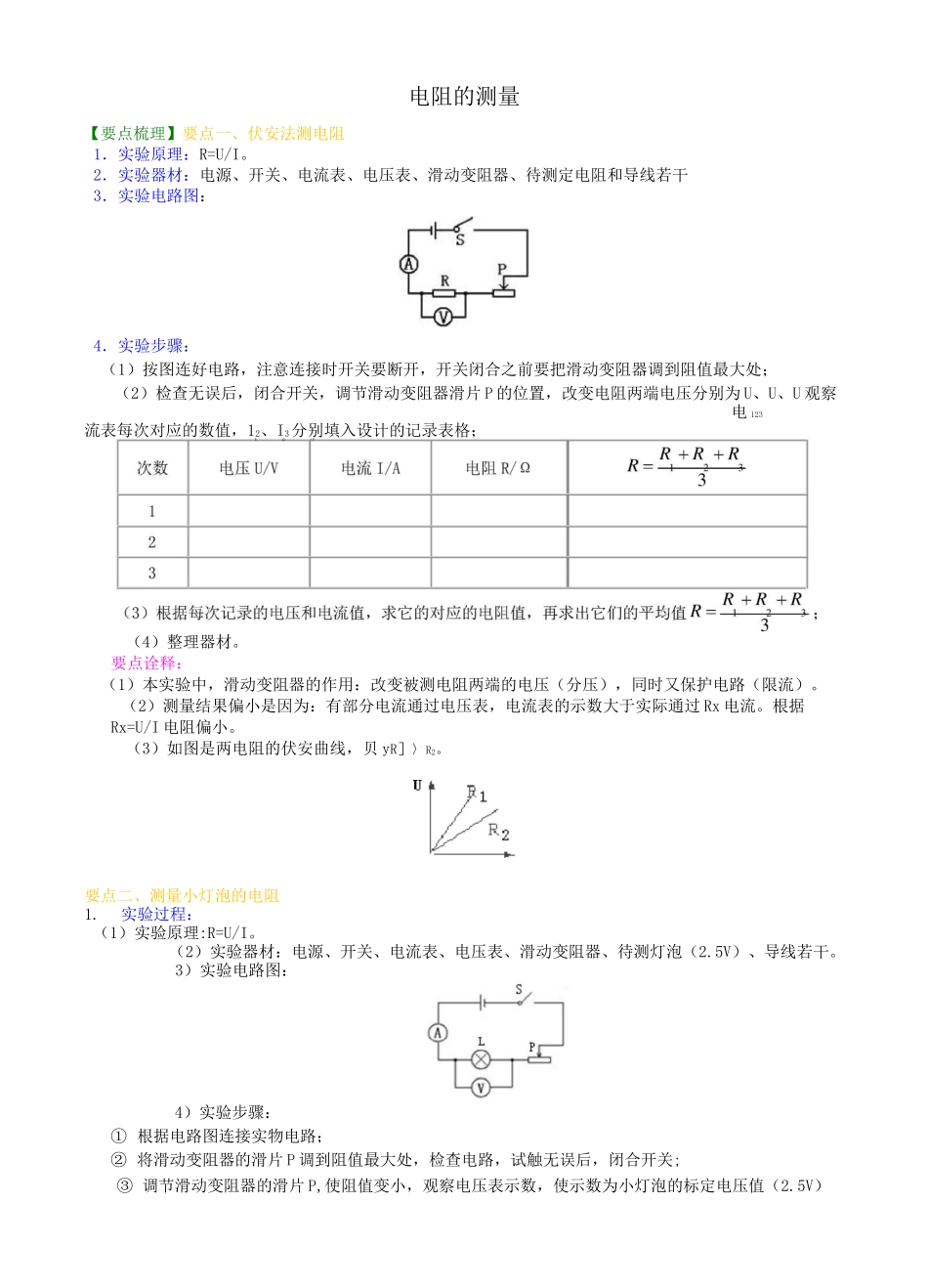

电阻的测量【要点梳理】要点一、伏安法测电阻1．实验原理：R=U/I。2．实验器材：电源、开关、电流表、电压表、滑动变阻器、待测定电阻和导线若干3．实验电路图：4．实验步骤：（1）按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处；（2）检查无误后，闭合开关，调节滑动变阻器滑片 P 的位置，改变电阻两端电压分别为 U、U、U 观察电 123流表每次对应的数值，12、I3分别填入设计的记录表格；（4）整理器材。要点诠释：（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过 Rx 电流。根据Rx=U/I 电阻偏小。（3）如图是两电阻的伏安曲线，贝 yR］〉R2。要点二、测量小灯泡的电阻1.实验过程：（1）实验原理:R=U/I。（2）实验器材：电源、开关、电流表、电压表、滑动变阻器、待测灯泡（2.5V）、导线若干。3）实验电路图：4）实验步骤：① 根据电路图连接实物电路；② 将滑动变阻器的滑片 P 调到阻值最大处，检查电路，试触无误后，闭合开关;③ 调节滑动变阻器的滑片 P,使阻值变小，观察电压表示数，使示数为小灯泡的标定电压值（2.5V）再读出电流表示数，观察灯泡亮度，记录表格；④ 调节滑动变阻器滑片 P,使阻值变大，使用电压表示数为某一值（IV）,观察电流表示数，灯泡的亮度,并记录入表格；⑤ 调节滑动变阻器滑片 P,使阻值继续变大，使电压表示数为某一值（0.5V）,观察电流表，灯泡的亮度记录入表格；⑥ 计算电阻值，填入表中；2.数据分析总结规律：通过实验记录，对数据分析，发现灯泡的电阻不是定值，是变化的且变化较大，是什么原因使灯泡的电阻发生变化的呢？是导体两端电压变化了，是通过灯泡电流变化还是亮度变化引起电阻的变化？分析：影响电阻大小的因素。1.导体本身的条件：①材料；②长度；③横截面积；2.温度。导体两端电压，通过导体电流与电阻大小无关，并不影响导体电阻的大小。要点诠释：（1）连接电路时，开关要处于断开状态。（2）闭合开关前，滑动变阻器的阻值应调到最大。（3）电压表、电流表的正负接线柱接法要正确，量程选择要合适。（4）实验表明灯泡电阻随温度的升高而增大。（5）故障分析：在电源、电压表、电流表、开关、导线完好的情况下：故障现象可能原因灯泡不发光电压表有示数电流表有示数滑动变阻器阻值太大电压表有示数电流表无示数灯泡灯丝...
