供热管道质量验收资料

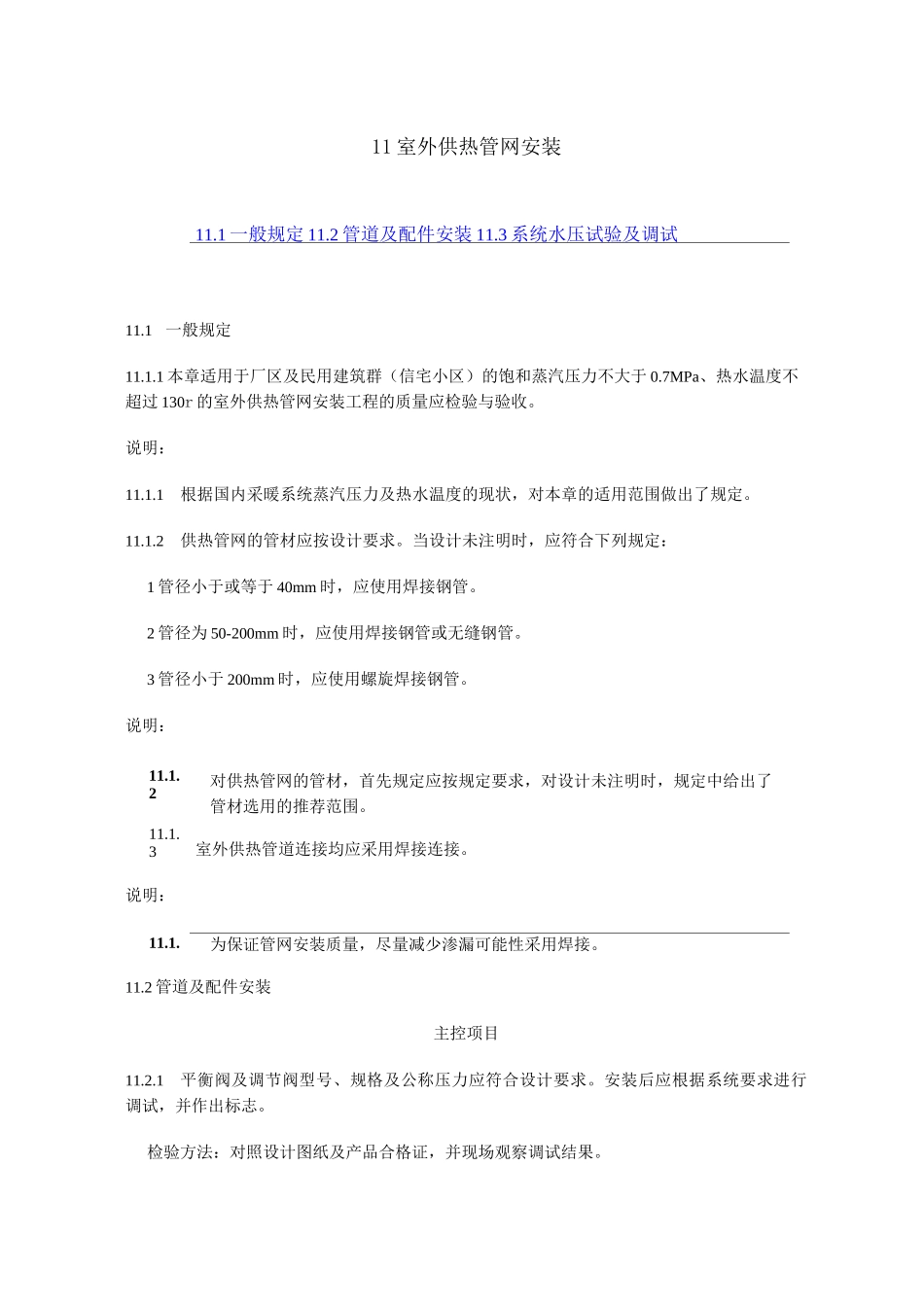

供热管道质量验收资料_第1页
1/14

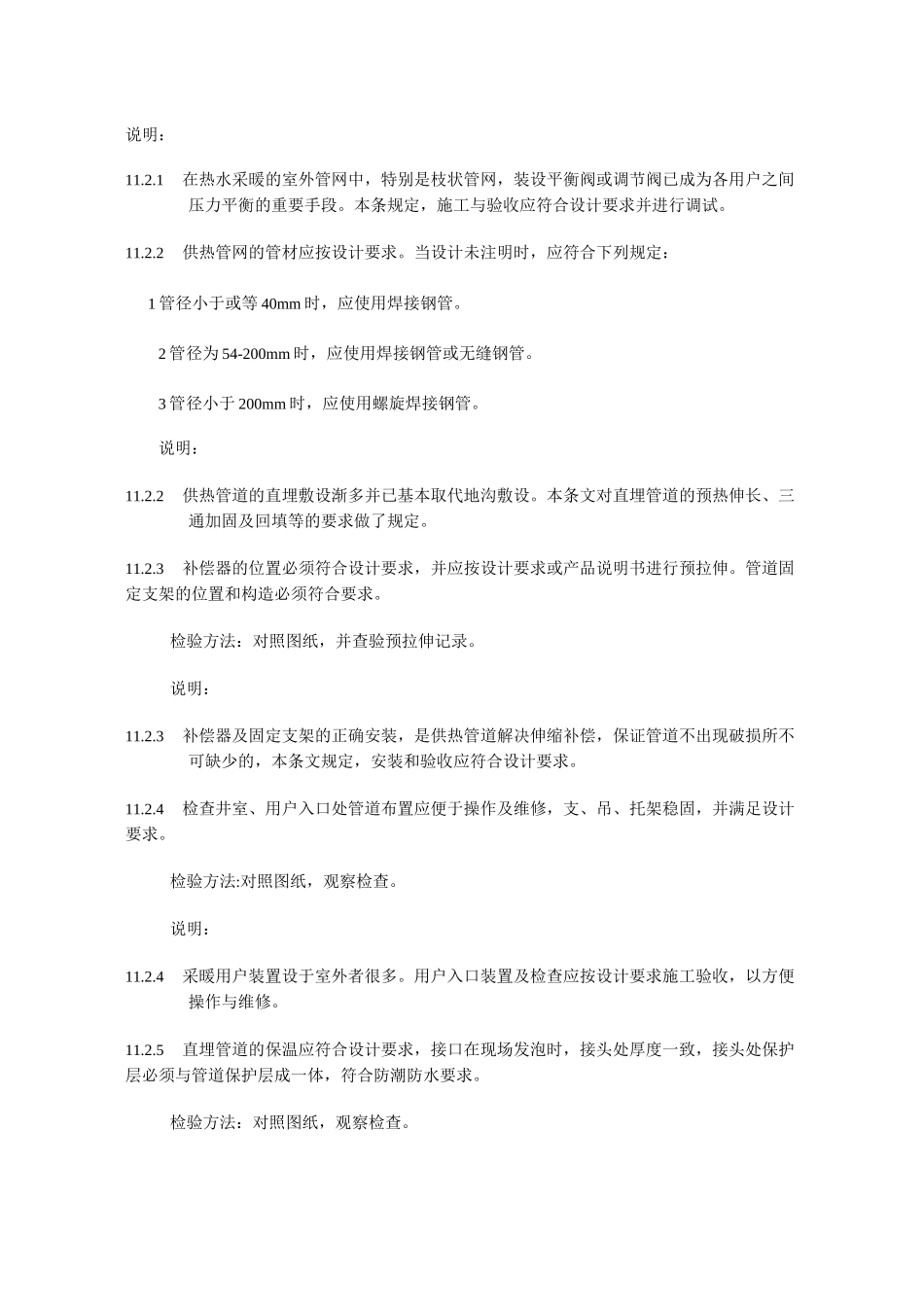

供热管道质量验收资料_第2页
2/14

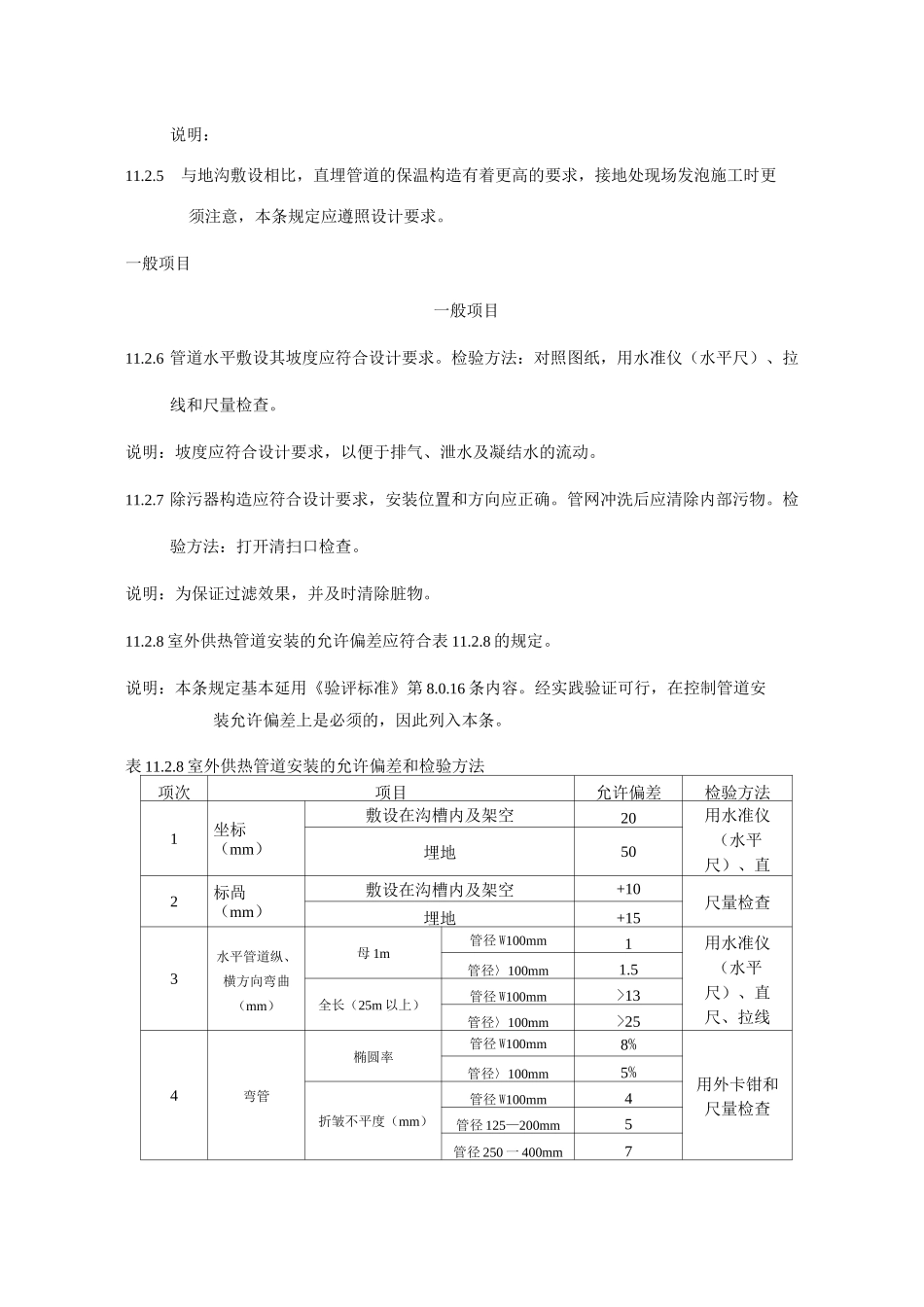

供热管道质量验收资料_第3页
3/14
11 室外供热管网安装11.1 一般规定 11.2 管道及配件安装 11.3 系统水压试验及调试11.1 一般规定11.1.1 本章适用于厂区及民用建筑群(信宅小区)的饱和蒸汽压力不大于 0.7MPa、热水温度不超过 130r 的室外供热管网安装工程的质量应检验与验收。说明:11.1.1根据国内采暖系统蒸汽压力及热水温度的现状,对本章的适用范围做出了规定。11.1.2供热管网的管材应按设计要求。当设计未注明时,应符合下列规定:1 管径小于或等于 40mm 时,应使用焊接钢管。2 管径为 50-200mm 时,应使用焊接钢管或无缝钢管。3 管径小于 200mm 时,应使用螺旋焊接钢管。说明:11.1.2对供热管网的管材,首先规定应按规定要求,对设计未注明时,规定中给出了管材选用的推荐范围。11.1.3室外供热管道连接均应采用焊接连接。说明:11.1.为保证管网安装质量,尽量减少渗漏可能性采用焊接。11.2 管道及配件安装主控项目11.2.1平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试,并作出标志。检验方法:对照设计图纸及产品合格证,并现场观察调试结果。说明:11.2.1在热水采暖的室外管网中,特别是枝状管网,装设平衡阀或调节阀已成为各用户之间压力平衡的重要手段。本条规定,施工与验收应符合设计要求并进行调试。11.2.2供热管网的管材应按设计要求。当设计未注明时,应符合下列规定:1 管径小于或等 40mm 时,应使用焊接钢管。2 管径为 54-200mm 时,应使用焊接钢管或无缝钢管。3 管径小于 200mm 时,应使用螺旋焊接钢管。说明:11.2.2供热管道的直埋敷设渐多并已基本取代地沟敷设。本条文对直埋管道的预热伸长、三通加固及回填等的要求做了规定。11.2.3补偿器的位置必须符合设计要求,并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合要求。检验方法:对照图纸,并查验预拉伸记录。说明:11.2.3补偿器及固定支架的正确安装,是供热管道解决伸缩补偿,保证管道不出现破损所不可缺少的,本条文规定,安装和验收应符合设计要求。11.2.4检查井室、用户入口处管道布置应便于操作及维修,支、吊、托架稳固,并满足设计要求。检验方法:对照图纸,观察检查。说明:11.2.4采暖用户装置设于室外者很多。用户入口装置及检查应按设计要求施工验收,以方便操作与维修。11.2.5直埋管道的保温应符合设计要求,接口在现场发泡时,接头处厚度一致,接头处保护层必须与管道保护层成一体,符合防潮防水要求...
