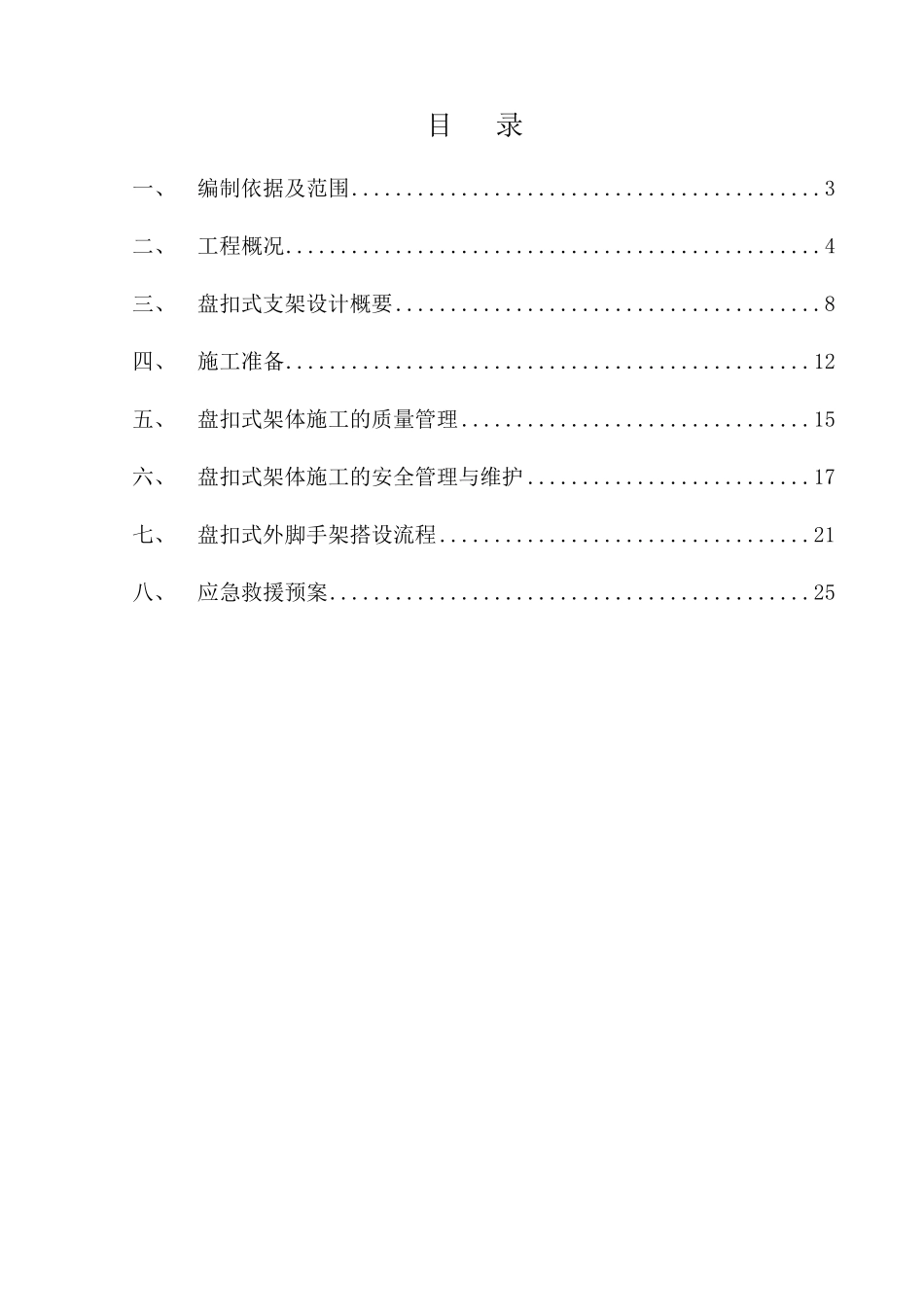

承插型盘扣式钢管脚手架 专 项 施 工 方 案 批 准: 审 核: 编 制 : 编制单位: X X X X 公司 日 期: 目 录 一、 编制依据及范围 ........................................... 3 二、 工程概况 ................................................. 4 三、 盘扣式支架设计概要 ....................................... 8 四、 施工准备 ................................................ 12 五、 盘扣式架体施工的质量管理 ................................ 15 六、 盘扣式架体施工的安全管理与维护 .......................... 17 七、 盘扣式外脚手架搭设流程 .................................. 21 八、 应急救援预案 ............................................ 25 一、 编制依据及范围 1.1 编制依据 1、《建筑施工脚手架实用手册》 2、《建筑地基基础设计规范》GB50007-2011 3、《建筑结构荷载规范》GB50009-2012 4、《混凝土结构设计规范》GB50010-2010 5、《钢结构设计规范》GB50017-2003 6、《建筑施工安全检查标准》JGJ59-2011 7、《建筑施工高处作业安全技术规范》JGJ80-91 8、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 9、《建筑施工承插盘扣式钢管支架安全技术规范》JGJ231-2010 10、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文) 11、《建设工程安全生产管理条例》国务院令第393号 12、本工程设计图纸 13、本工程施工组织设计 1.2 编制说明 (1)编制范围 本方案编制针对于苏州 E+H 厂房项目盘扣式外脚手架搭设施工。 (2)编制原则 确保工期原则; 合理优化、优质高效的原则; 安全第一的原则; 坚持技术先进性,科学合理性,经济适用性相结合及实事求是的原则; 尊重工程所在地人民的生产、生活习惯,一切听从、服务于业主; 实施项目法管理,通过对劳动力、设备、材料、资金、技术信息的优化配置,实现成本、工期、质量和社会信誉的预期目标效果。 工程概况 工程名称:中心赛道照明专业工程 2.2 结构概况 结构面高度 20m 长处 70m,分个段面,单个立杆由 15 根 2.0m 立杆或 9根 2.0m 加 2 根 1.0m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 9 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道作为防护栏使用,共 18 ...
