盘扣式钢管脚手架计算书

盘扣式钢管脚手架计算书_第1页
1/13

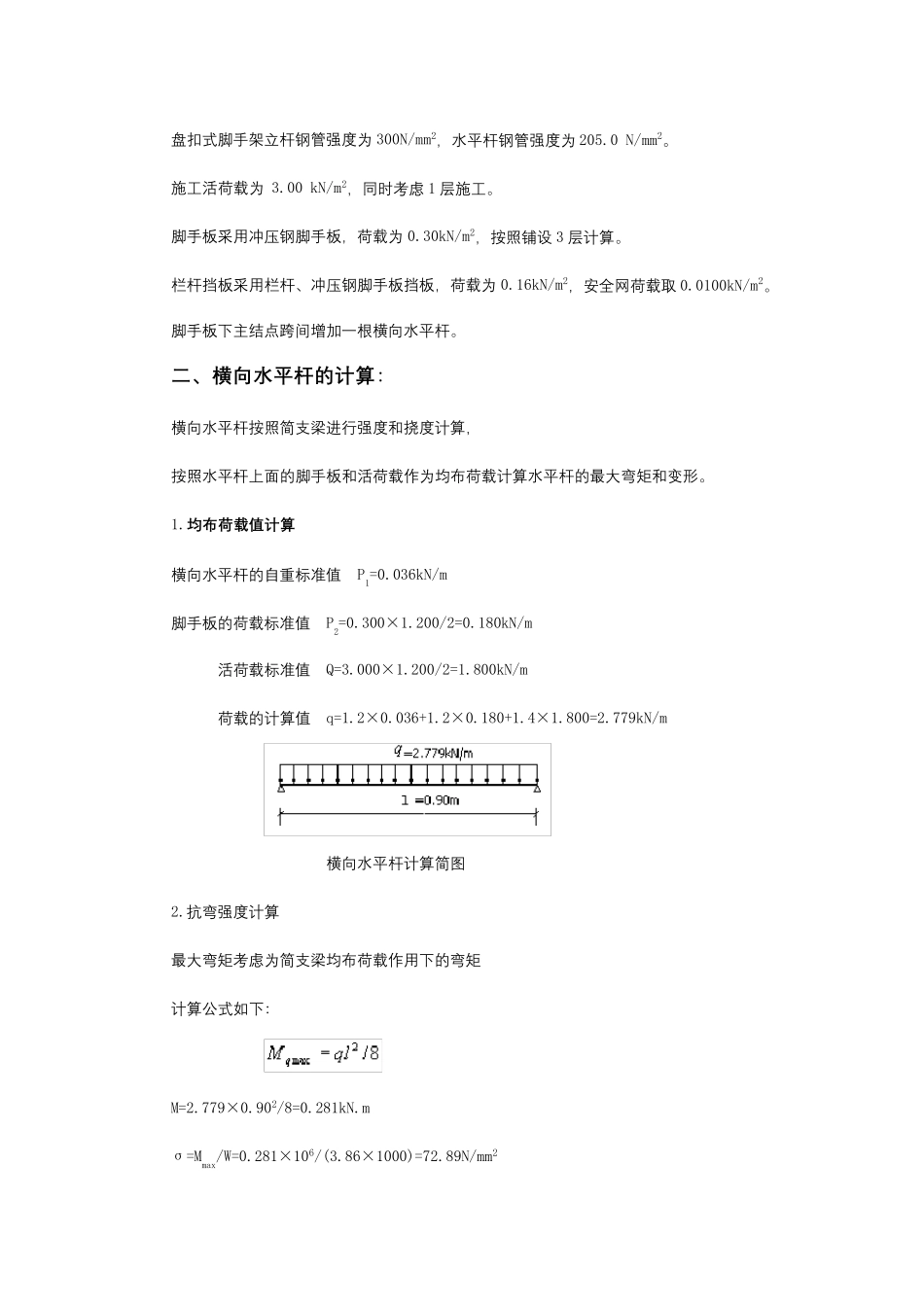

盘扣式钢管脚手架计算书_第2页
2/13
盘扣式钢管脚手架计算书_第3页
3/13
承 插 型 盘 扣 式 钢 管 脚 手 架 计 算 书 工 程 信 息 : 工 程 名 称 : 未 命 名 工 程 ; 方 案 编 制 人 : 张 工 ; 编 制 日 期 : 2019-11-28。 施 工 单 位 : 建 科 研施 工 ; 建 设 地 点 : 和 平 西 桥 ; 地 上 层 数 : 13; 地 下 层 数 : 3 层 ; 建 筑 高 度 : 40 米 ; 建 筑 面 积 :10000m2; 建 设 单 位 : 建 科 研 建 设 公 司 ; 设 计 单 位 : 建 科 研 设 计 院 ; 监 理 单 位 : 建 科 研 监 理 公司 ; 勘 查 单 位 : 建 科 研 勘 察 院 ; 总 工 期 : 360 天 ; 结 构 类 型 : 框 架 ; 计 算 依 据 : 依 据 《 建 筑 施 工 脚 手 架 安 全 技 术 统 一 标 准 》 ( GB 51210-2016) 、《 建 筑 施 工 承插型 盘扣式钢管支架 安 全 技 术 规范》 ( JGJ231-2010) 。 一 、参数信 息 : 1.脚 手 架 参数 脚 手 架 搭设 高 度 为 22.0 米 , 搭设 尺寸为: 立杆的纵距 1.20 米 ,立杆的横距 0.90 米 ,内排架 距离结 构 0.30 米 ,立杆的步距 1.50 米 。 立杆钢管类 型 选择 A-LG-1500(60× 3.2× 1500)。 横向横杆钢管类 型 选择 A-SG-900(48× 2.5× 840)。 纵向横杆钢管类 型 选择 A-SG-1200(48× 2.5× 1140)。 跨间横杆钢管类 型 选择 A-SG-900(48× 2.5× 840)。 连墙件采用 2 步 3 跨,竖向间距 3.00 米 ,水平 间距 3.60 米 ,采用扣件连接。 2.荷载参数 盘 扣 式 脚 手 架 立 杆 钢 管 强 度 为 300N/mm2, 水 平 杆 钢 管 强 度 为 205.0 N/mm2。 施 工 活 荷 载 为 3.00 kN/m2, 同 时 考 虑 1 层 施 工 。 脚 手 板 采 用 冲 压 钢 脚 手 板 , 荷 载 为 0.30kN/m2, 按 照 铺 设 3 层 计 算 。 栏 杆 挡 板 采 用 栏 杆 、冲 压 钢 脚 手 板 挡 板 , 荷 载 为 0.16kN/m2, 安全网荷 载 取 0.0100kN/m2。 脚 手 板 下主结点跨间增加一根横向水 平 杆 。 二 、横向水平杆的计算: 横向水 平 杆 按 照 简支梁进行强 度 和挠度 计 算 , 按 照 水 平 杆 上面的脚 手 板 和活 荷...
