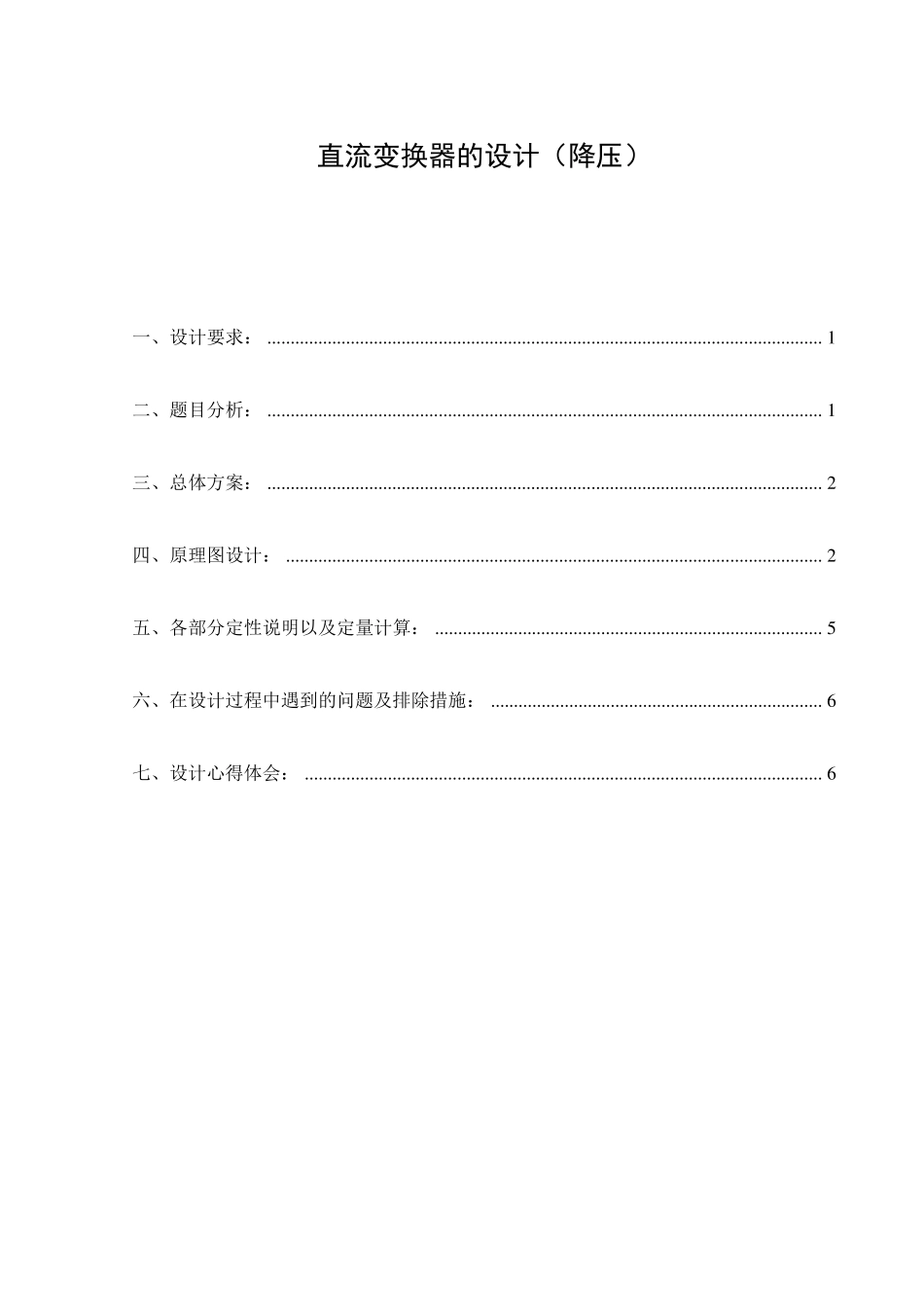

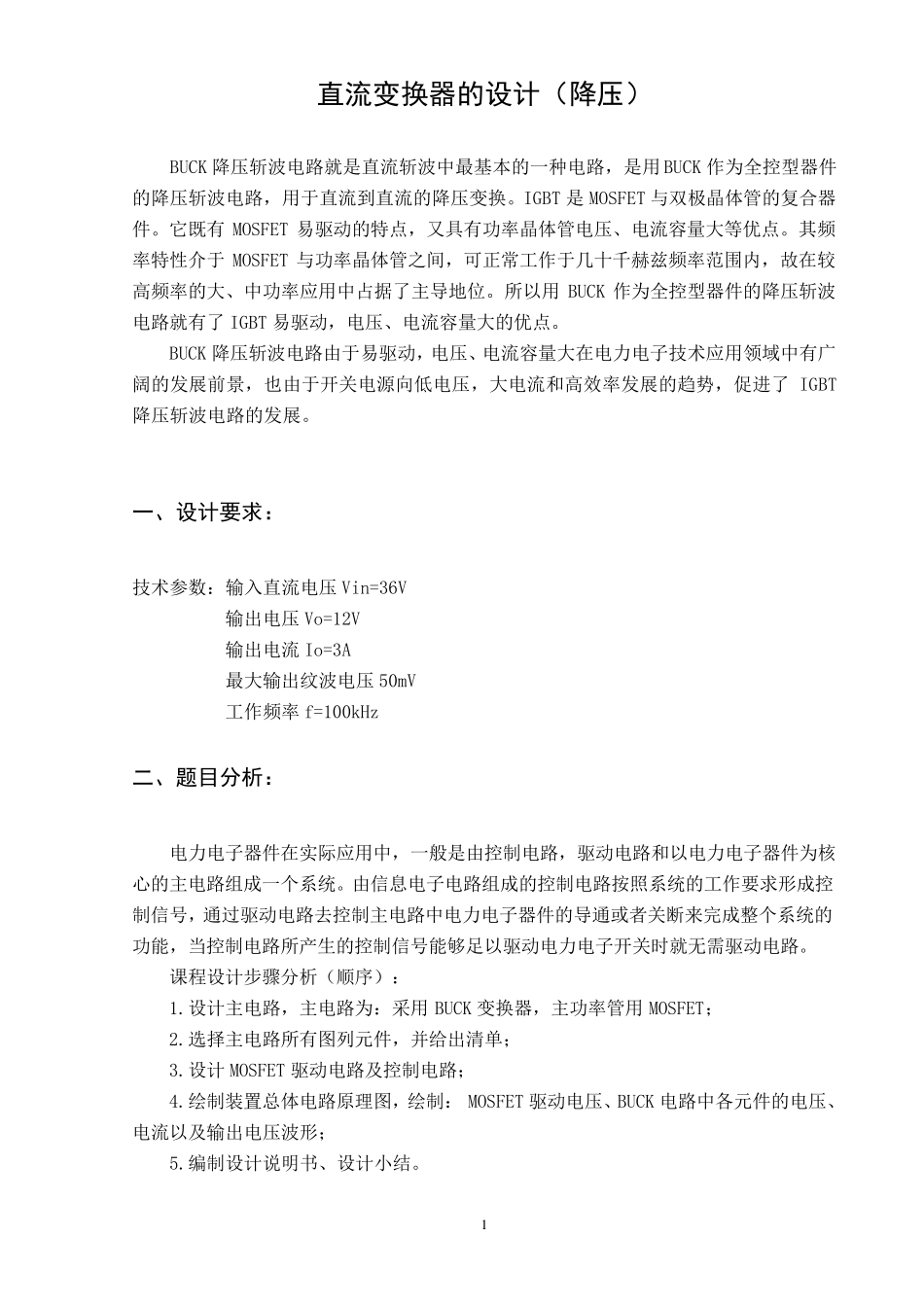

直流变换器的设计（降压） 一、设计要求： ........................................................................................................................ 1 二、题目分析： ........................................................................................................................ 1 三、总体方案： ........................................................................................................................ 2 四、原理图设计： .................................................................................................................... 2 五、各部分定性说明以及定量计算： .................................................................................... 5 六、在设计过程中遇到的问题及排除措施： ........................................................................ 6 七、设计心得体会： ................................................................................................................ 6 1 直流变换器的设计（降压） BUCK 降压斩波电路就是直流斩波中最基本的一种电路，是用BUCK 作为全控型器件的降压斩波电路，用于直流到直流的降压变换。IGBT 是MOSFET 与双极晶体管的复合器件。它既有MOSFET 易驱动的特点，又具有功率晶体管电压、电流容量大等优点。其频率特性介于MOSFET 与功率晶体管之间，可正常工作于几十千赫兹频率范围内，故在较高频率的大、中功率应用中占据了主导地位。所以用BUCK 作为全控型器件的降压斩波电路就有了 IGBT 易驱动，电压、电流容量大的优点。 BUCK 降压斩波电路由于易驱动，电压、电流容量大在电力电子技术应用领域中有广阔的发展前景，也由于开关电源向低电压，大电流和高效率发展的趋势，促进了 IGBT降压斩波电路的发展。 一、设计要求： 技术参数：输入直流电压Vin=36V 输出电压Vo=12V 输出电流Io=3A 最大输出纹波电压50mV 工作频率f=100kHz 二、题目分析： 电力电子器件在实际应用中，一般是由控制电路，驱动电路和以电力电子器件为核心的主电路组成一个系统。由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断来完成整个系统的功能，当控制电路所产生的控制信号能够足以...
