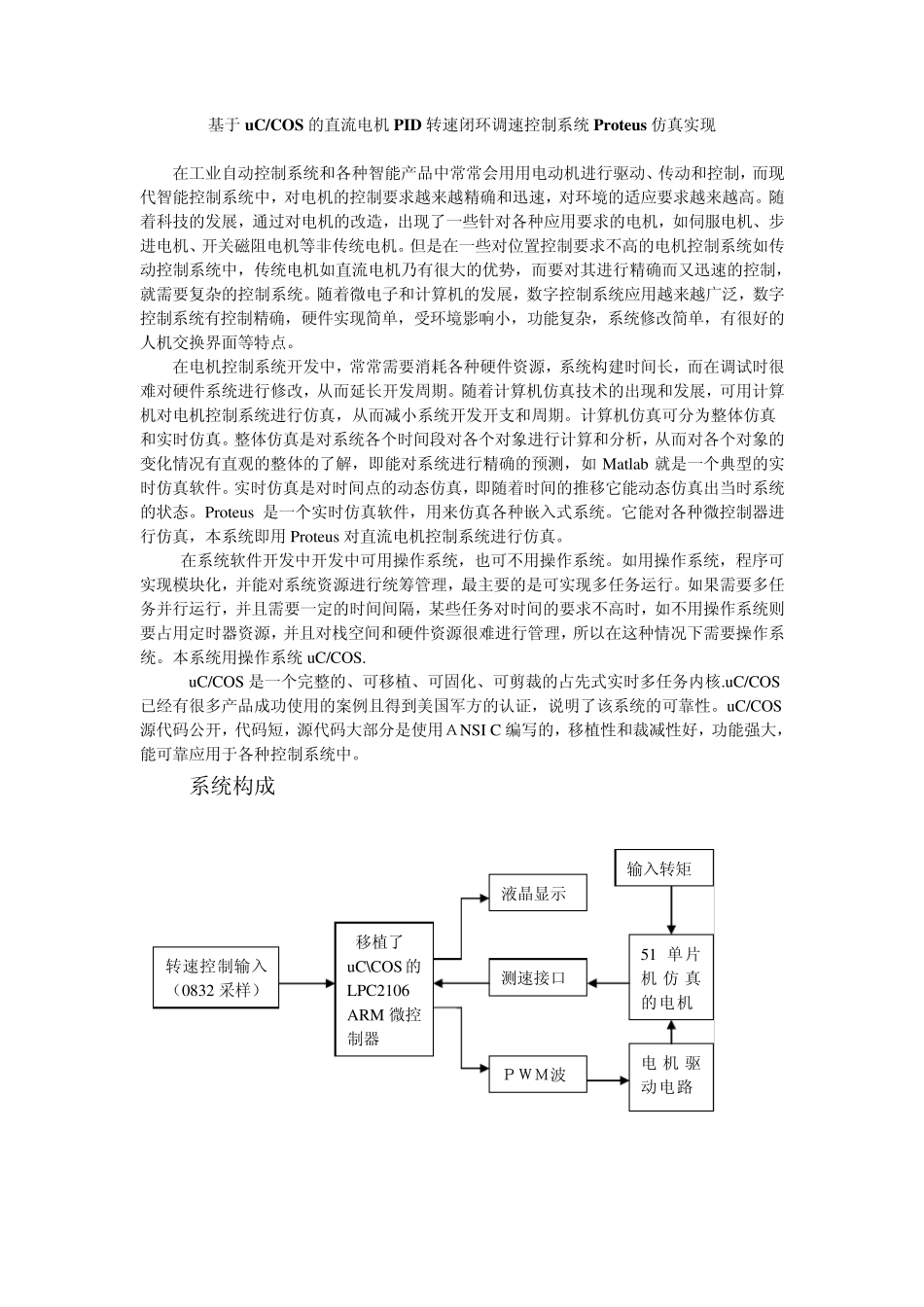

基于u C/COS 的直流电机PID 转速闭环调速控制系统Proteu s 仿真实现 在工业自动控制系统和各种智能产品中常常会用用电动机进行驱动、传动和控制,而现代智能控制系统中,对电机的控制要求越来越精确和迅速,对环境的适应要求越来越高。随着科技的发展,通过对电机的改造,出现了一些针对各种应用要求的电机,如伺服电机、步进电机、开关磁阻电机等非传统电机。但是在一些对位置控制要求不高的电机控制系统如传动控制系统中,传统电机如直流电机乃有很大的优势,而要对其进行精确而又迅速的控制,就需要复杂的控制系统。随着微电子和计算机的发展,数字控制系统应用越来越广泛,数字控制系统有控制精确,硬件实现简单,受环境影响小,功能复杂,系统修改简单,有很好的人机交换界面等特点。 在电机控制系统开发中,常常需要消耗各种硬件资源,系统构建时间长,而在调试时很难对硬件系统进行修改,从而延长开发周期。随着计算机仿真技术的出现和发展,可用计算机对电机控制系统进行仿真,从而减小系统开发开支和周期。计算机仿真可分为整体仿真 和实时仿真。整体仿真是对系统各个时间段对各个对象进行计算和分析,从而对各个对象的变化情况有直观的整体的了解,即能对系统进行精确的预测,如 Matlab 就是一个典型的实时仿真软件。实时仿真是对时间点的动态仿真,即随着时间的推移它能动态仿真出当时系统的状态。Proteu s 是一个实时仿真软件,用来仿真各种嵌入式系统。它能对各种微控制器进行仿真,本系统即用Proteu s 对直流电机控制系统进行仿真。 在系统软件开发中开发中可用操作系统,也可不用操作系统。如用操作系统,程序可实现模块化,并能对系统资源进行统筹管理,最主要的是可实现多任务运行。如果需要多任务并行运行,并且需要一定的时间间隔,某些任务对时间的要求不高时,如不用操作系统则要占用定时器资源,并且对栈空间和硬件资源很难进行管理,所以在这种情况下需要操作系统。本系统用操作系统u C/COS. u C/COS 是一个完整的、可移植、可固化、可剪裁的占先式实时多任务内核.u C/COS 已经有很多产品成功使用的案例且得到美国军方的认证,说明了该系统的可靠性。u C/COS 源代码公开,代码短,源代码大部分是使用ANSI C 编写的,移植性和裁减性好,功能强大, 能可靠应用于各种控制系统中。 系统构成 转速控制输入(0832 采样) 移植了 u C\COS的 LPC2106 ARM 微控制器 PWM波 液晶显示 51 ...
