直驱式风力发电机

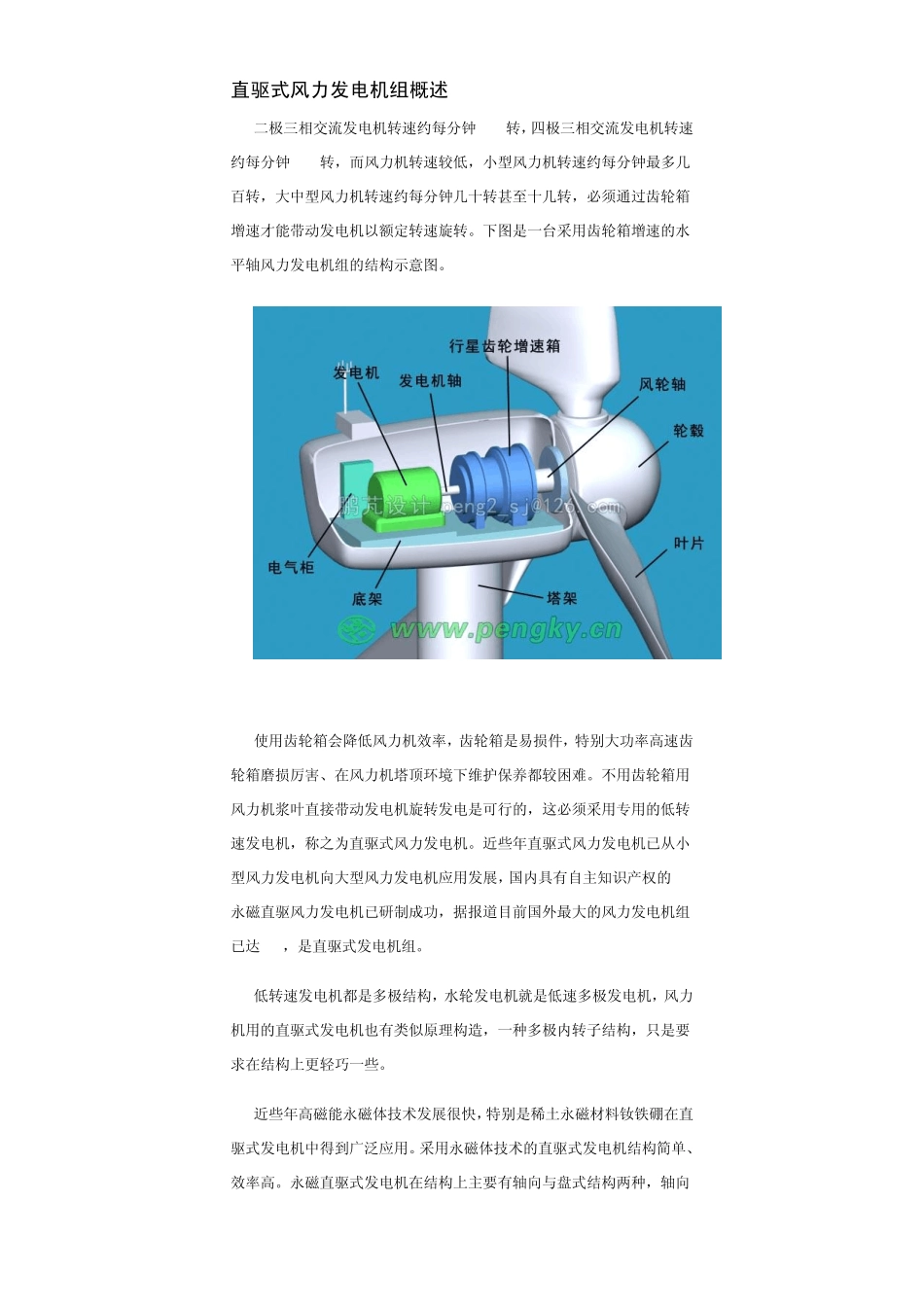

直驱式风力发电机组概述 二极三相交流发电机转速约每分钟3000转，四极三相交流发电机转速约每分钟1500转，而风力机转速较低，小型风力机转速约每分钟最多几百转，大中型风力机转速约每分钟几十转甚至十几转，必须通过齿轮箱增速才能带动发电机以额定转速旋转。下图是一台采用齿轮箱增速的水平轴风力发电机组的结构示意图。 使用齿轮箱会降低风力机效率，齿轮箱是易损件，特别大功率高速齿轮箱磨损厉害、在风力机塔顶环境下维护保养都较困难。不用齿轮箱用风力机浆叶直接带动发电机旋转发电是可行的，这必须采用专用的低转速发电机，称之为直驱式风力发电机。近些年直驱式风力发电机已从小型风力发电机向大型风力发电机应用发展，国内具有自主知识产权的2MW永磁直驱风力发电机已研制成功，据报道目前国外最大的风力发电机组已达7MW，是直驱式发电机组。 低转速发电机都是多极结构，水轮发电机就是低速多极发电机，风力机用的直驱式发电机也有类似原理构造，一种多极内转子结构，只是要求在结构上更轻巧一些。 近些年高磁能永磁体技术发展很快，特别是稀土永磁材料钕铁硼在直驱式发电机中得到广泛应用。采用永磁体技术的直驱式发电机结构简单、效率高。永磁直驱式发电机在结构上主要有轴向与盘式结构两种，轴向结构又分为内转子、外转子等；盘式结构又分为中间转子、中间定子、多盘式等；还有开始流行的双凸极发电机与开关磁阻发电机。 下图是一个内转子直驱式风力发电机组的结构示意图。其定子与普通三相交流发电机类似，转子由多个永久磁铁构成。 外转子永磁直驱式风力发电机的发电绕组在内定子上，绕组与普通三相交流发电机类似；转子在定子外侧，由多个永久磁铁与外磁軛构成，外转子与风轮轮毂安装成一体，一同旋转。本栏有对外转子直驱式风力发电机的专门介绍，下图是一个外转子直驱式风力发电机组的结构示意图。 盘式永磁直驱式风力发电机的定子与转子都呈平面圆盘结构，定子与转子轴向排列，有中间转子、中间定子、多盘式等结构，本栏有对中间转子与中间定子直驱式风力发电机的专门介绍，下图是一个中间定子直驱式风力发电机组的结构示意图。 还有一种半直驱发电机，结构也有上述几种，只不过极数没那么多而已，还需使用齿轮箱进行少量增速，由于极数较少的发电机与增速不大的低速齿轮箱制造维护都较方便，成本相对低廉，故采用半直驱发电机加低速齿轮箱也是一种折中的方案。 在永磁直驱式风力发电机的结构上还有一个重要的特点，那...
