盾构17寸单刃滚刀拆装

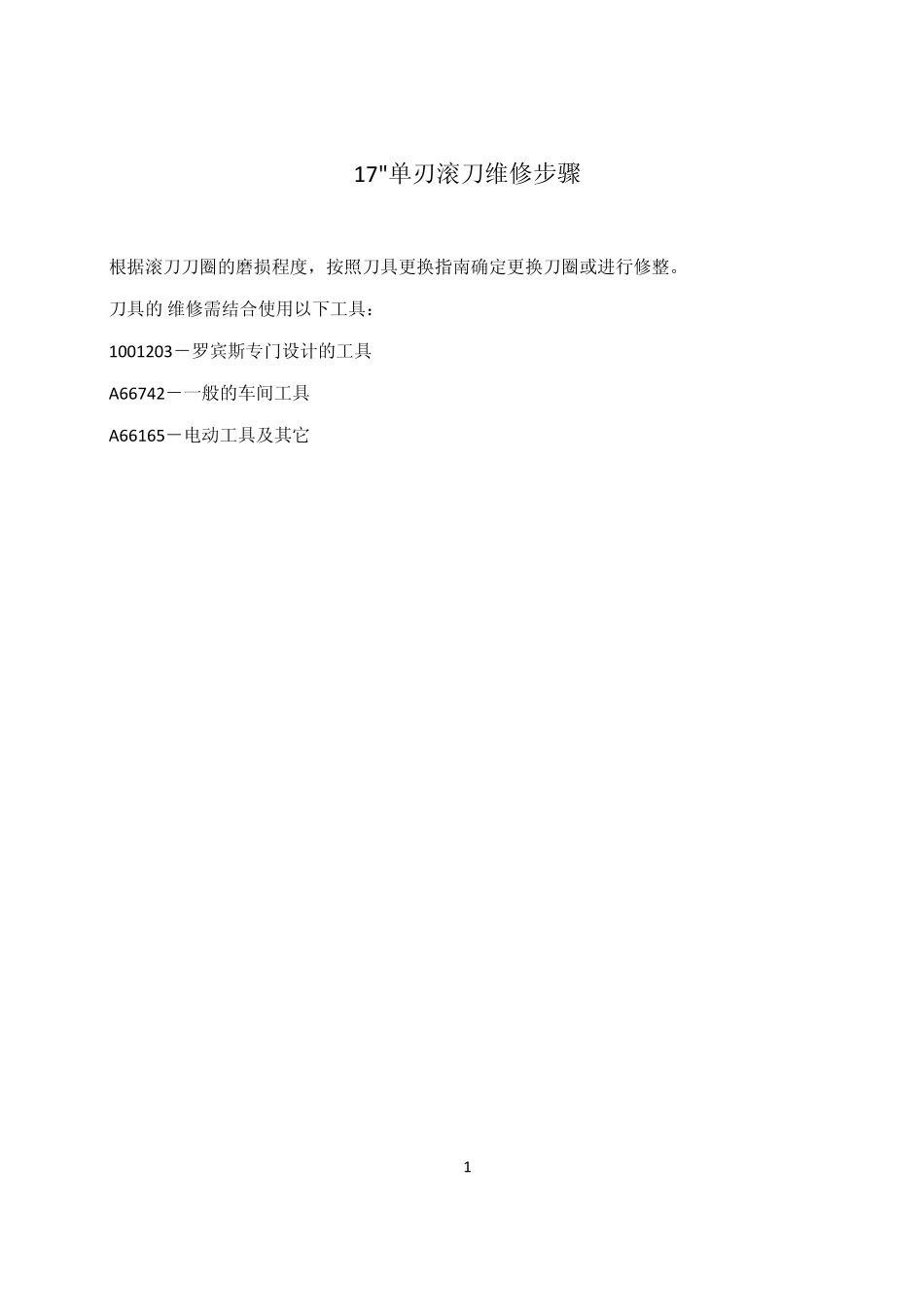

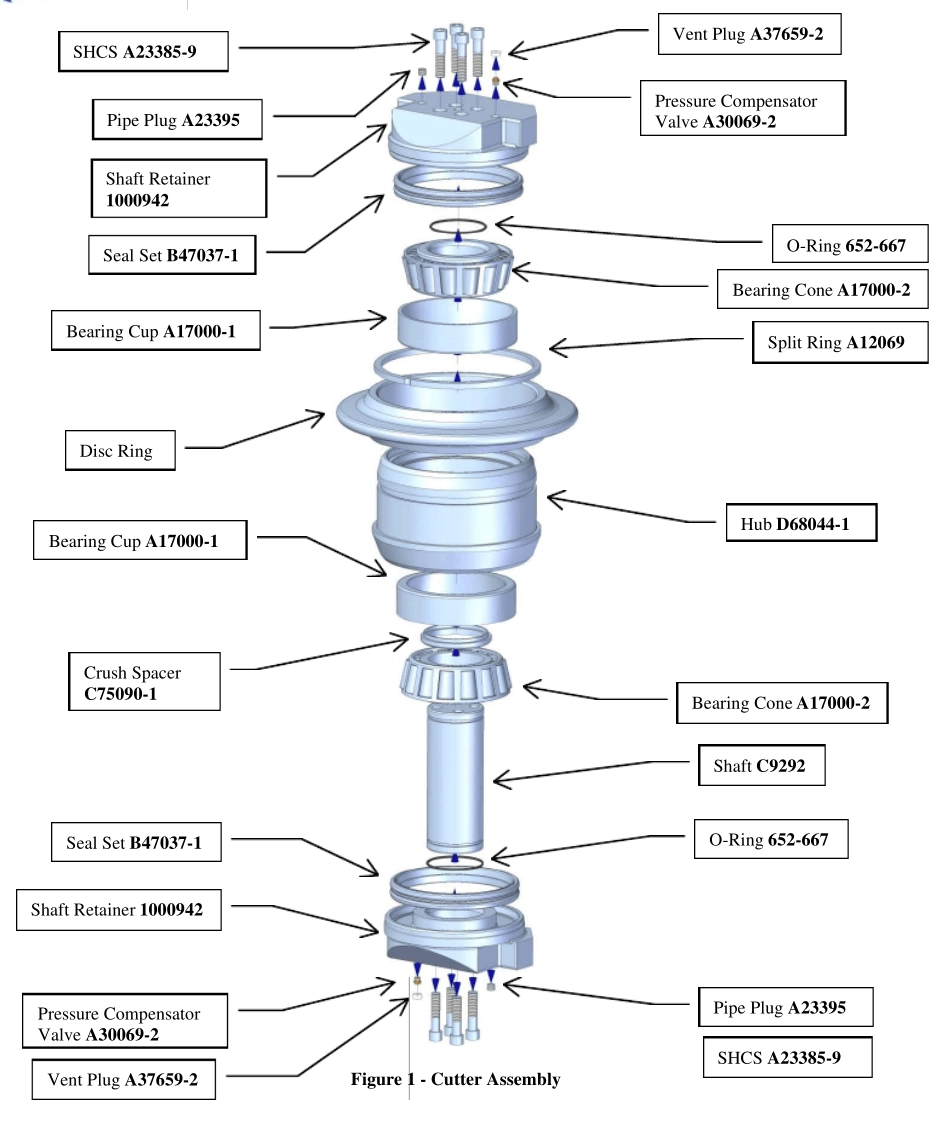

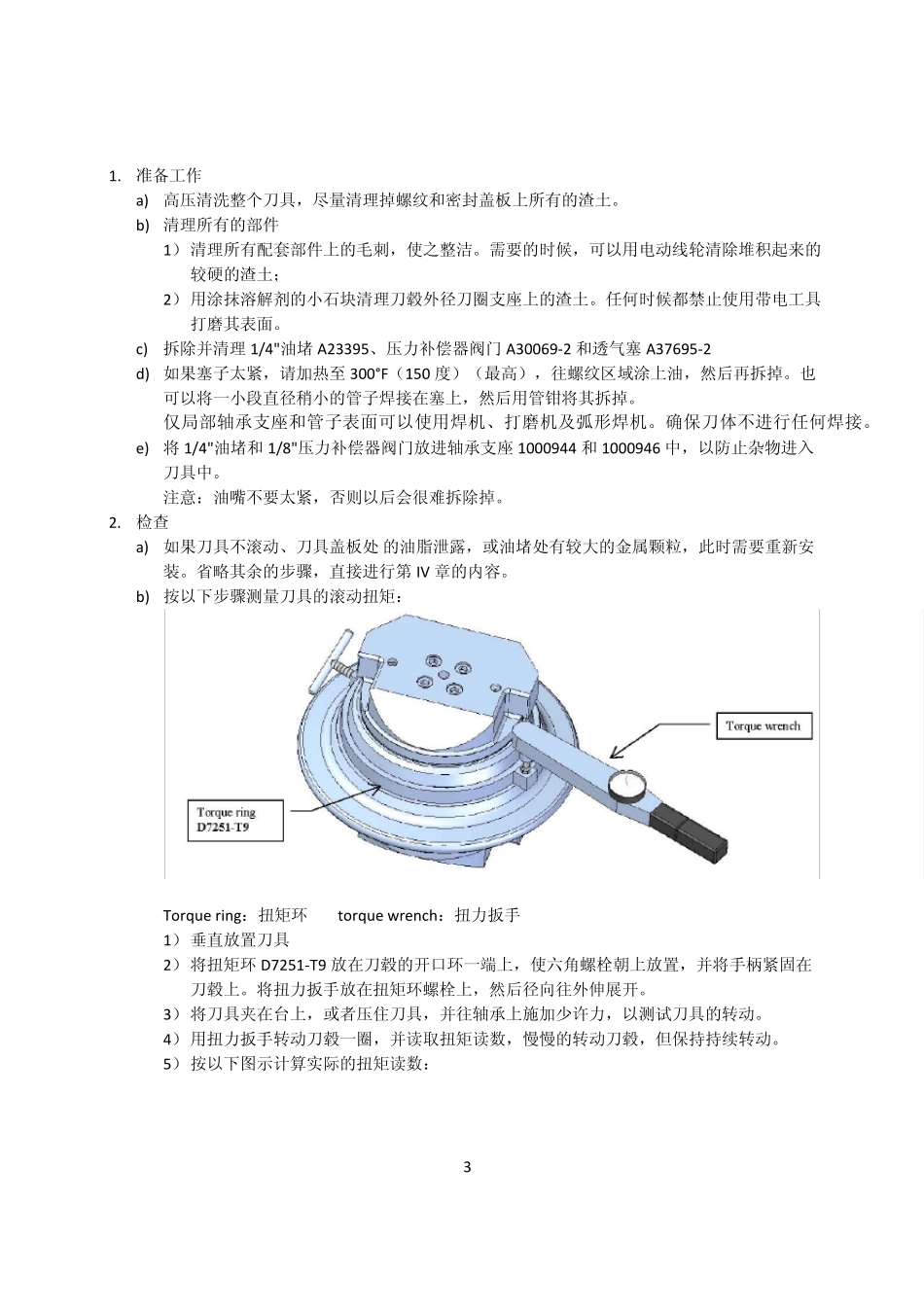

1 17"单刃滚刀维修步骤 根据滚刀刀圈的磨损程度，按照刀具更换指南确定更换刀圈或进行修整。 刀具的 维修需结合使用以下工具： 1001203－罗宾斯专门设计的工具 A66742－一般的车间工具 A66165－电动工具及其它 Figure 1 - Cutter AssemblyVent Plu g A37659-2 Pipe Plu g A23395 O-Ring 652-667 Bearing Cone A17000-2 Shaft Retainer 1000942 Shaft C9292 Bearing Cone A17000-2 Split Ring A12069 Hu b D68044-1 Pressu re Compensator Valv e A30069-2 Shaft Retainer 1000942 Seal Set B47037-1 Bearing Cu p A17000-1 Disc Ring Pipe Plu g A23395 Bearing Cu p A17000-1 Seal Set B47037-1 O-Ring 652-667 Cru sh Spacer C75090-1 Vent Plu g A37659-2 Pressu re Compensator Valv e A30069-2 SHCS A23385-9 SHCS A23385-9 3 1. 准备工作 a) 高压清洗整个刀具，尽量清理掉螺纹和密封盖板上所有的渣土。 b) 清理所有的部件 1） 清理所有配套部件上的毛刺，使之整洁。需要的时候，可以用电动线轮清除堆积起来的较硬的渣土； 2） 用涂抹溶解剂的小石块清理刀毂外径刀圈支座上的渣土。任何时候都禁止使用带电工具打磨其表面。 c) 拆除并清理1/4"油堵A23395、压力补偿器阀门 A30069‐2 和透气塞 A37695‐2 d) 如果塞子太紧，请加热至 300°F（150 度）（最高），往螺纹区域涂上油，然后再拆掉。也可以将一小段直径稍小的管子焊接在塞上，然后用管钳将其拆掉。 仅局部轴承支座和管子表面可以使用焊机、打磨机及弧形焊机。确保刀体不进行任何焊接。 e) 将 1/4"油堵和1/8"压力补偿器阀门放进轴承支座1000944 和1000946 中，以防止杂物进入刀具中。 注意：油嘴不要太紧，否则以后会很难拆除掉。 2. 检查 a) 如果刀具不滚动、刀具盖板处 的油脂泄露，或油堵处有较大的金属颗粒，此时需要重新安装。省略其余的步骤，直接进行第 IV 章的内容。 b) 按以下步骤测量刀具的滚动扭矩： Torque ring：扭矩环 torque wrench：扭力扳手 1） 垂直放置刀具 2） 将扭矩环 D7251‐T9 放在刀毂的开口环一端上，使六角螺栓朝上放置，并将手柄紧固在刀毂上。将扭力扳手放在扭矩环螺栓上，然后径向往外伸展开。 3） 将刀具夹在台上，或者压住刀具，并往轴承上施加少许力，以测试刀具的转动。 4） 用扭力扳手转动刀毂一圈，并...
