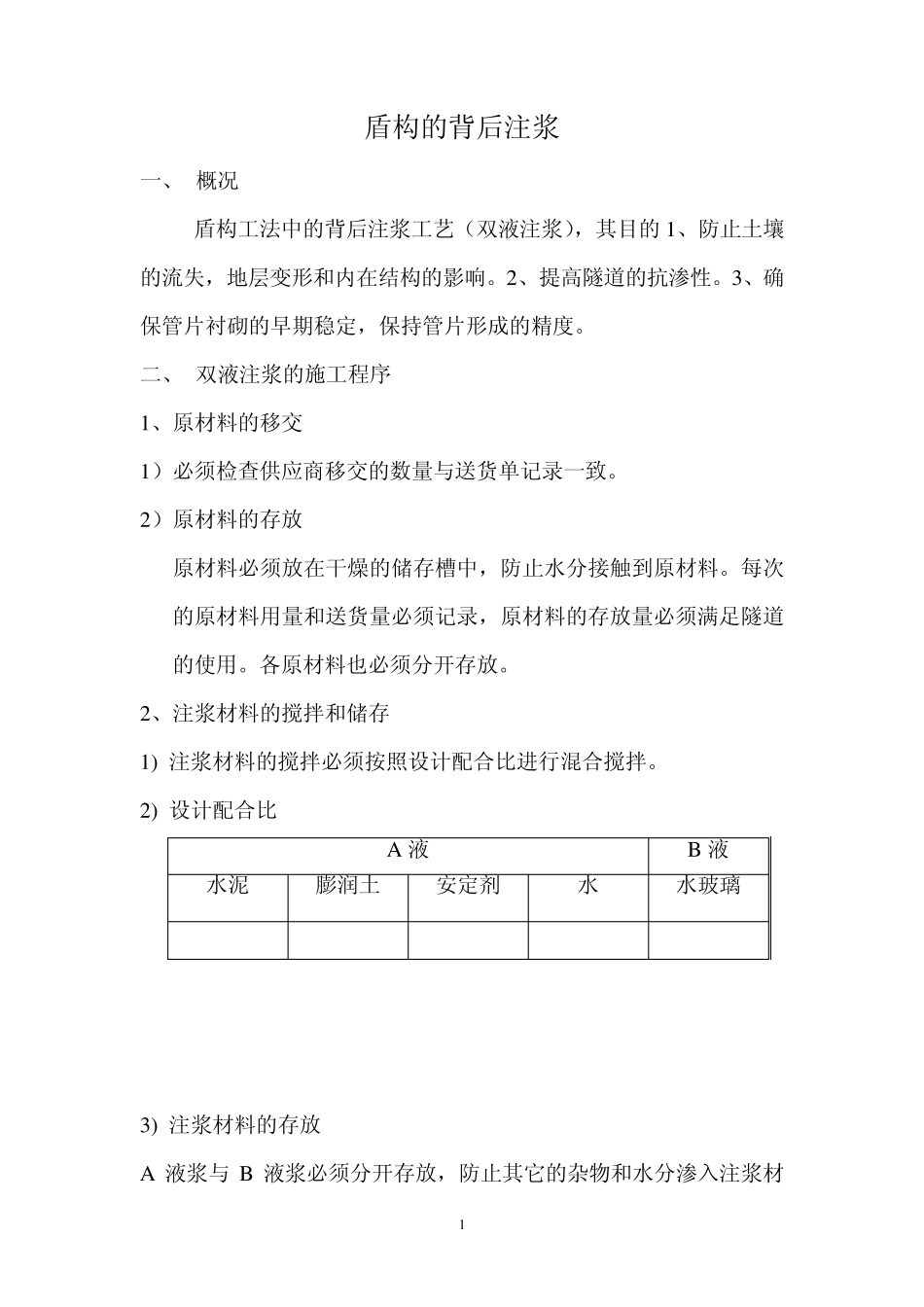

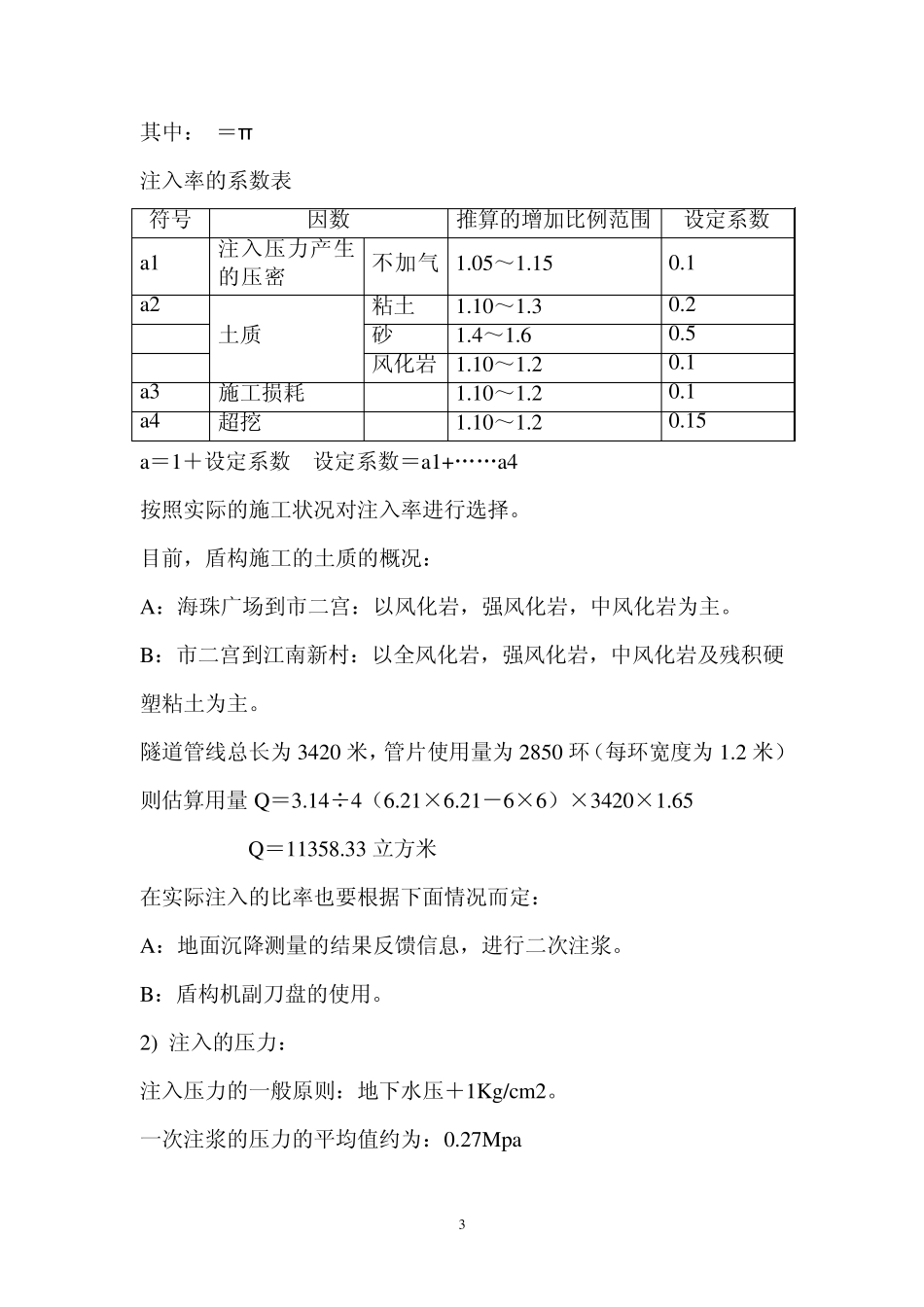

1 盾构的背后注浆 一、 概况 盾构工法中的背后注浆工艺(双液注浆),其目的1、防止土壤的流失,地层变形和内在结构的影响。2、提高隧道的抗渗性。3、确保管片衬砌的早期稳定,保持管片形成的精度。 二、 双液注浆的施工程序 1、原材料的移交 1)必须检查供应商移交的数量与送货单记录一致。 2)原材料的存放 原材料必须放在干燥的储存槽中,防止水分接触到原材料。每次的原材料用量和送货量必须记录,原材料的存放量必须满足隧道的使用。各原材料也必须分开存放。 2、注浆材料的搅拌和储存 1) 注浆材料的搅拌必须按照设计配合比进行混合搅拌。 2) 设计配合比 A 液 B 液 水泥 膨润土 安定剂 水 水玻璃 3) 注浆材料的存放 A 液浆与 B 液浆必须分开存放,防止其它的杂物和水分渗入注浆材 2 料。其注浆材料的存放数量,必须满足隧道的开挖施工用量,也必须执行隧道的开挖过程。 3、配合比搅拌的注浆材料的特性测定 1) 比重:按配合比搅拌的注浆材料进行比重测定。(比重仪) 2) 粘度:按配合比搅拌的注浆材料进行粘度测定。(粘度仪) 3) 凝固时间:要求注浆材料和固化剂混合后的凝固时间为:8~10秒。 4) 抗压强度:要求注浆材料固结后,1 小时的抗压强度为 0.3Kgf/cm2以上,1 天的抗压强度为 6Kgf/cm2 以上,长期强度(28 天)为 1Mpa以上。 5) PH 值、收缩系数:按注浆材料的配合比,对注浆材料进行测定。 注浆材料的特性表: 名称 比重 粘度 固结时间 PH 值 收缩系数 A 液 抗压强度 1 小时: 28 天: 1 天: 4、注浆的定量估算、压力及注入点 1) 注入的定量估算 D-开挖的直径:6210mm d-管片的外围直径:6000mm Q-注入数量 L-管片的宽度:1200mm a-注入率 V-开挖后的建筑间隙体积 每环的注入量:Q=V.a Q=[π /4.(D2-d2)]L.a 3 其中:V=π /4(D2-d2).L 注入率的系数表 符号 因数 推算的增加比例范围 设定系数 a1 注入压力产生的压密 不加气 1.05~1.15 0.1 a2 土质 粘土 1.10~1.3 0.2 砂 1.4~1.6 0.5 风化岩 1.10~1.2 0.1 a3 施工损耗 1.10~1.2 0.1 a4 超挖 1.10~1.2 0.15 a=1+设定系数 设定系数=a1+……a4 按照实际的施工状况对注入率进行选择。 目前,盾构施工的土质的概况: A:海珠广场到市二宫:以风化岩,强风化岩,中风化岩为主。 B:市二宫到江南新村:以全风化岩,强风化岩,中风化岩及残积硬...
