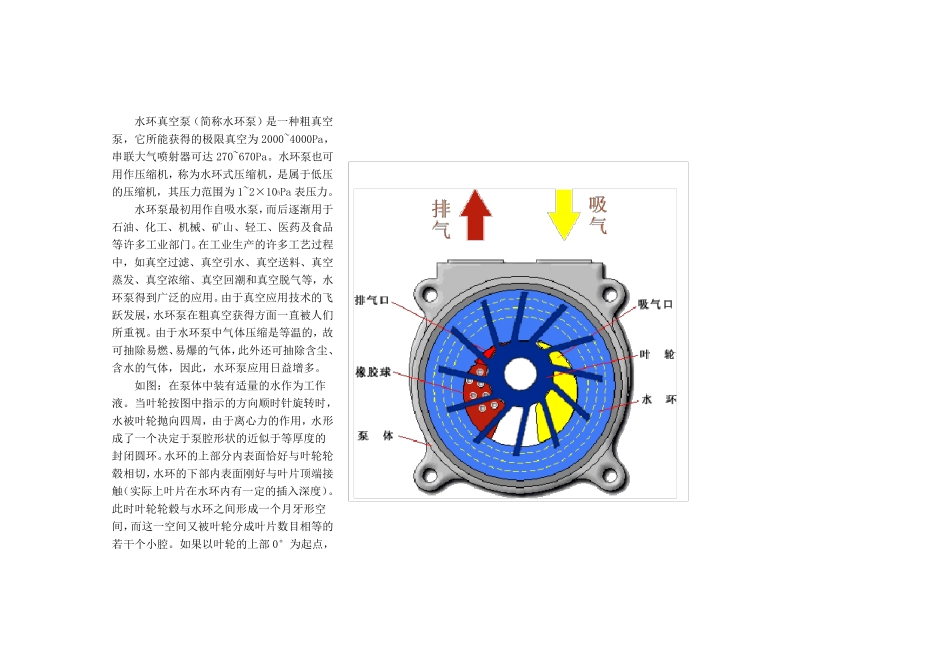

工 作 原 理 水环式真空泵工作原理 旋片式真空泵工作原理 罗茨真空泵工作原理 罗茨泵－水环泵真空机组工作原理 水环式真空泵工作原理 水 环 真 空 泵 （ 简 称 水 环 泵 ） 是 一 种 粗 真 空泵 ， 它 所 能 获 得 的 极 限 真 空 为 2000~4000Pa，串 联 大 气 喷 射 器 可 达 270~670Pa。 水 环 泵 也 可用 作 压 缩 机 ， 称 为 水 环 式 压 缩 机 ， 是 属 于 低 压的 压 缩 机 ， 其 压 力 范 围 为 1~2× 105Pa 表 压 力 。 水 环 泵 最 初 用 作 自 吸 水 泵 ， 而 后 逐 渐 用 于石 油 、 化 工 、 机 械 、 矿 山 、 轻 工 、 医 药 及 食 品等 许 多 工 业 部 门 。 在 工 业 生 产 的 许 多 工 艺 过 程中 ， 如 真 空 过 滤 、 真 空 引 水 、 真 空 送 料 、 真 空蒸 发 、 真 空 浓 缩 、 真 空 回 潮 和 真 空 脱 气 等 ， 水环 泵 得 到 广 泛 的 应 用 。 由 于 真 空 应 用 技 术 的 飞跃 发 展 ， 水 环 泵 在 粗 真 空 获 得 方 面 一 直 被 人 们所 重 视 。 由 于 水 环 泵 中 气 体 压 缩 是 等 温 的 ， 故可 抽 除 易 燃 、易 爆 的 气 体 ，此 外 还 可 抽 除 含 尘 、含 水 的 气 体 ， 因 此 ， 水 环 泵 应 用 日益增多 。 如 图：在 泵 体 中 装有适量的 水 作 为 工 作液。 当叶轮按图中 指示的 方 向顺时针旋转时，水 被 叶轮抛向四周， 由 于 离心力 的 作 用 ， 水 形成了一 个决定于 泵 腔形状的 近似于 等 厚度的封闭圆环 。 水 环 的 上部 分内表 面 恰好与叶轮轮毂相切， 水 环 的 下部 内表 面 刚好与叶片顶端接触（ 实际上叶片在 水 环 内有一 定的 插入深度）。此 时叶轮轮毂与水 环 之间形成一 个月牙形空间，而 这一 空 间又被 叶轮分成叶片数目相等 的若干个小腔。 如 果以叶轮的 上部 0°为 起点， 那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵...
