真空泵的结构及原理VIP专享

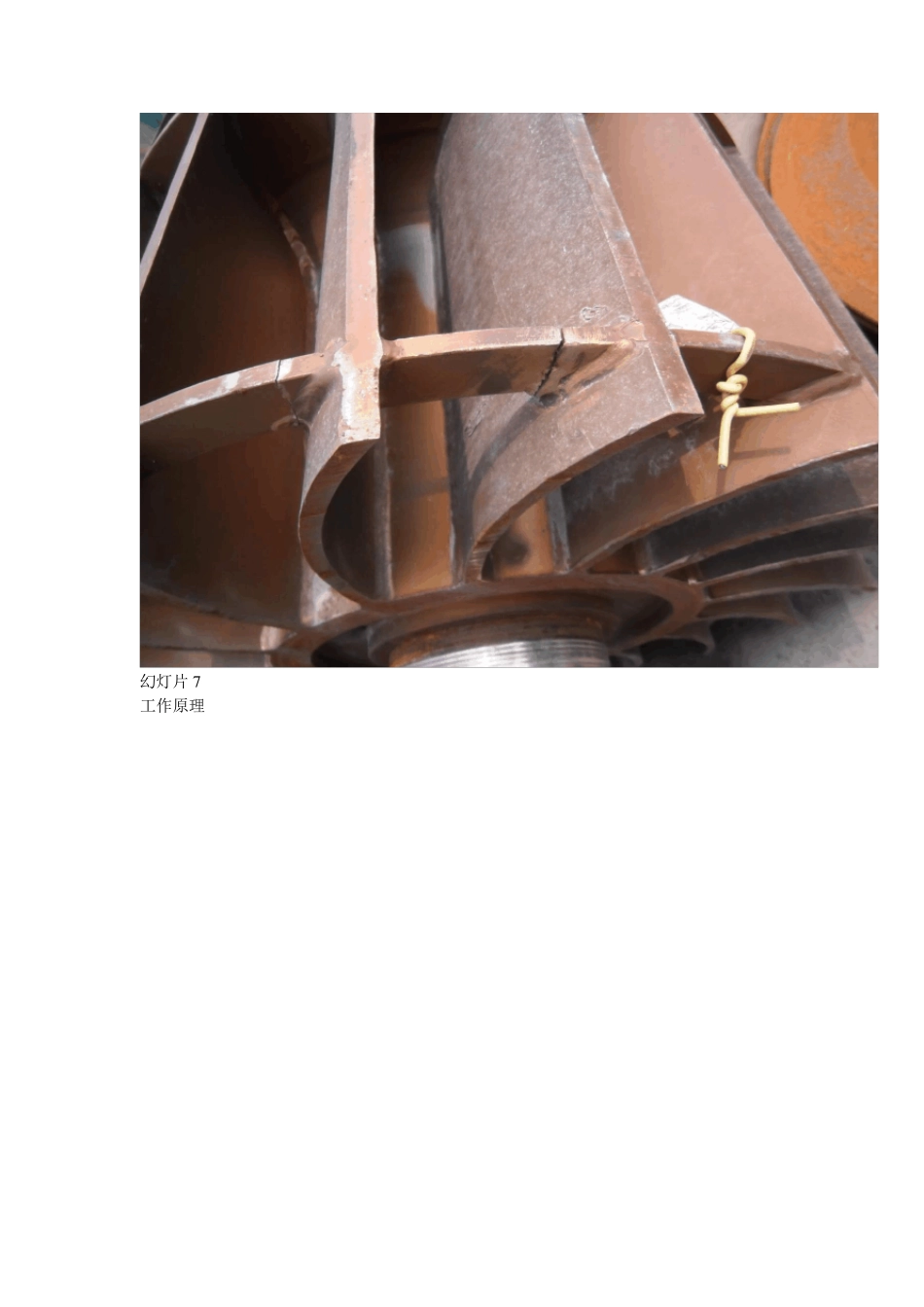

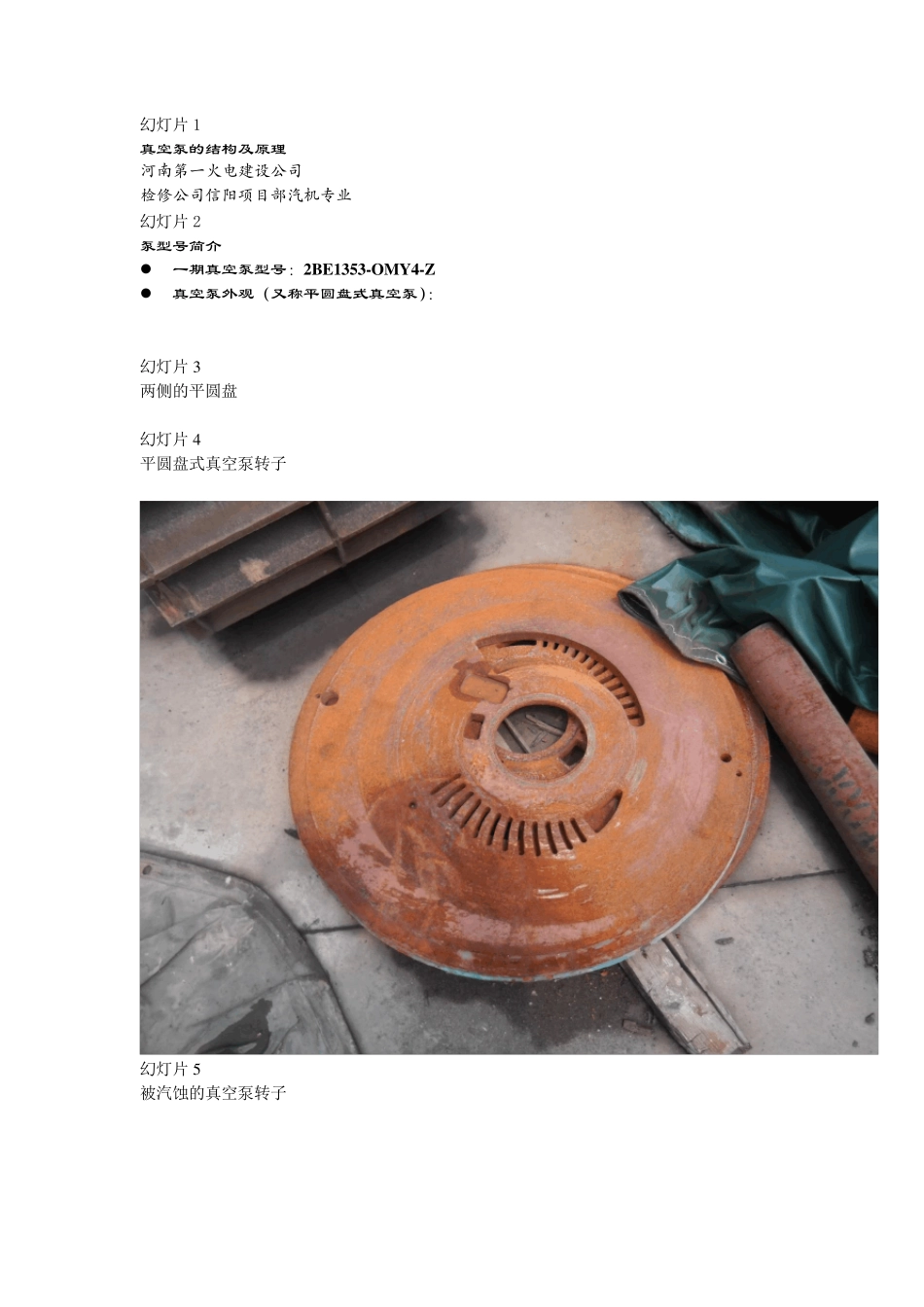

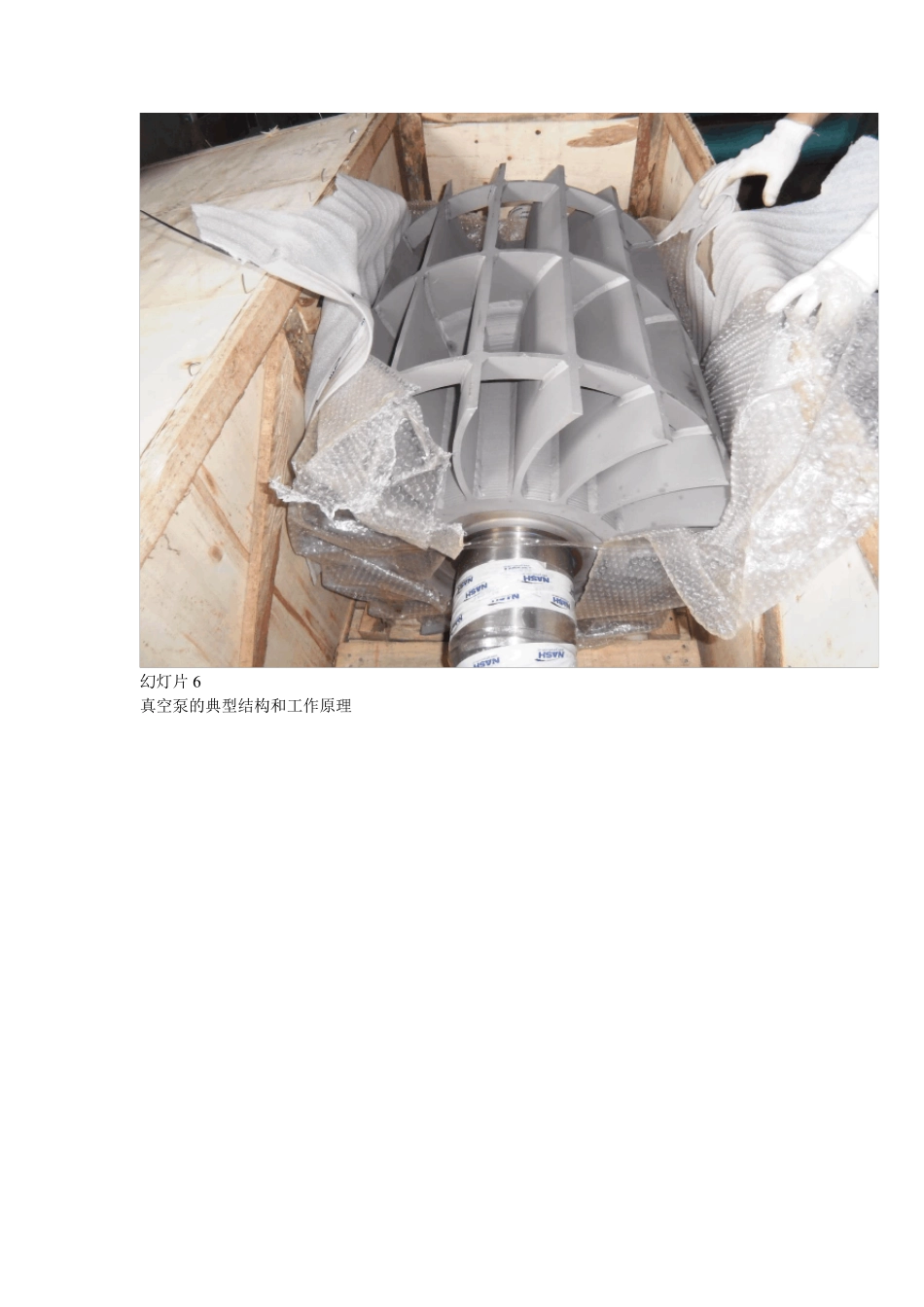

幻灯片1 真空泵的结构及原理 河 南 第 一 火 电 建 设 公 司 检 修 公 司 信 阳 项 目 部 汽 机 专 业 幻灯片2 泵型号简介  一期真空泵型号：2BE1353-OMY4-Z  真空泵外观（又称平圆盘式真空泵）： 幻灯片3 两侧的平圆盘 幻灯片4 平圆盘式真空泵转子 幻灯片5 被汽蚀的真空泵转子 幻灯片6 真空泵的典型结构和工作原理 幻灯片7 工作原理  该型号真空泵，叶轮上偏心安装，外侧带一对圆盘，侧盖上开有吸气口和排气口，工作时泵内充以  一定数量的工作水。  当叶轮旋转时，水形成一紧贴壳  壁的水环  水环内表面与叶轮轮毂表面  及两侧盖端面之间形成一个  月牙形的工作空间  该空间被叶片分隔成若干个 腔室，腔室容积随叶轮回转不断地改变。 幻灯片 8 工作过程  1.吸入过程  右半转，叶间腔室的V 增大，  气体通过吸入口被吸入。  2. 压缩过程  左半转，叶间腔室的V 缩小，  气体受到压缩。  3. 排出过程  当叶间转到与排出口相通时，  气体被排出。  总结：主要是靠工作腔室的容  积的变化来产生吸排汽。 幻灯片 9 水环和汽水分离器的作用  水环  传递能量  密封工作腔室  吸收气体压缩热  泵出口常设汽水分离器  压缩和水力损失转换成的热量会使部分工作水汽化  水通过轴封和排气会流失  需连续地向泵内补水  补水量应大于损失水量  幻灯片10 动画演绎 幻灯片11 安装过程中各参数 部 件 名 称 质 量 标 准 铸 件 外 观 检 查 无 铸 砂 、 毛 刺 、 气 孔 、 裂 纹 ，结 合 面 光 洁 ， 无 伤 痕 泵 体 结 合 面 检 查 平 整 ， 无 毛 刺 ， 凹 坑 轴 承 与 轴 承 座 检 查 轴 承 座 无裂纹、夹渣、铸砂、气孔等,油漆清理干净(耐油漆可不清理) 水平结合面无损伤,紧螺栓后局部间隙<0.05；油路,水路疏油孔清洁畅通无泄漏 滚 动 轴 承 外观清洁、无锈蚀、无损伤、内外圈转动灵活,不松旷。 对 轮 找 中 心 径 向 、 端 面 ≤0.08m m 真 空 泵 检 修 组 装 泵 轴 径 向 晃 度 ≤0.05 m m 叶 轮 、 轴 套 端 面 光 洁 ， 无 毛 刺 ， 与 轴 线 垂 直 叶 轮 与 轴 套 端 面 接 触 严 密 密 封 环 外 观 光 洁 ， 无 变 形 ...
