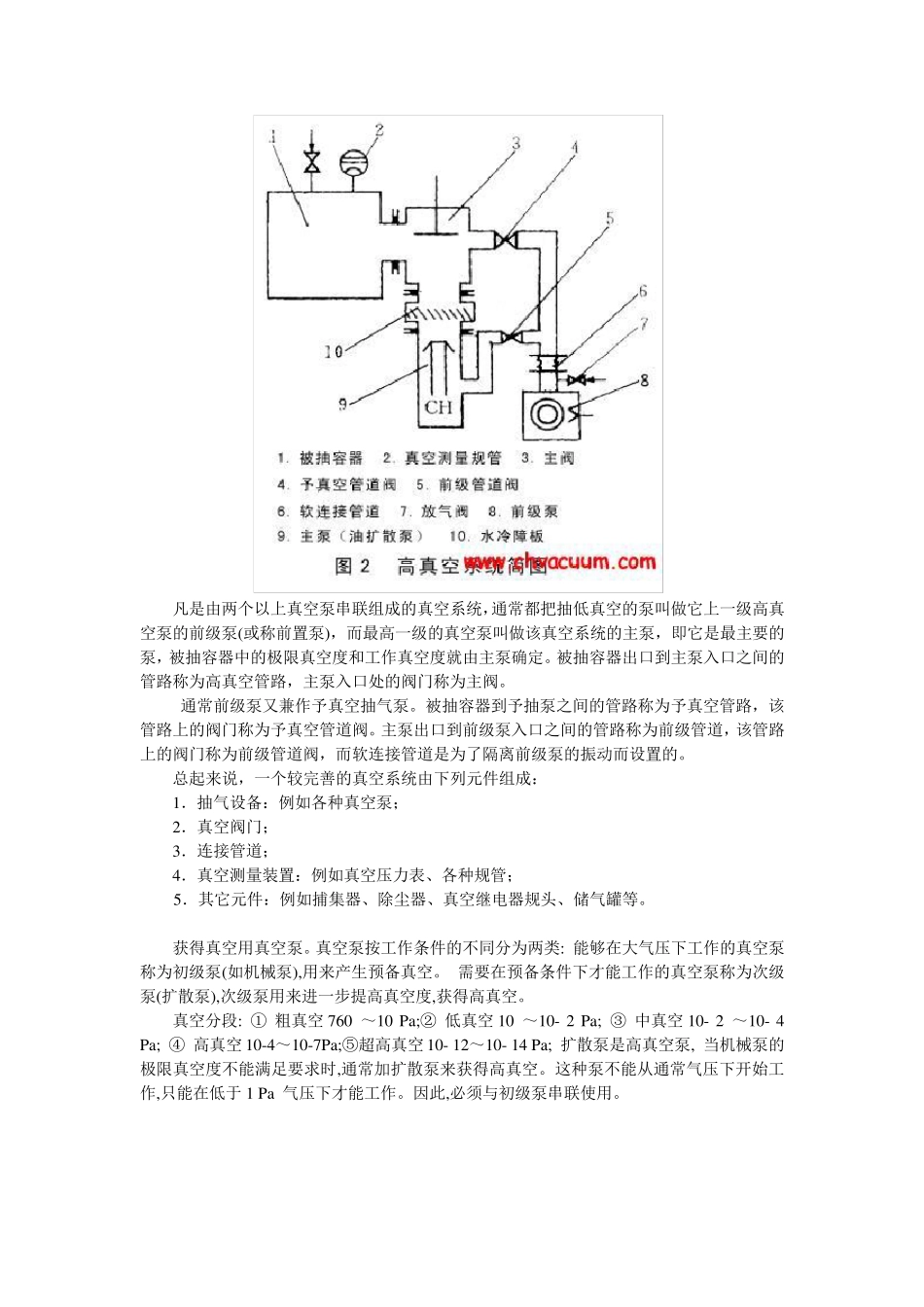

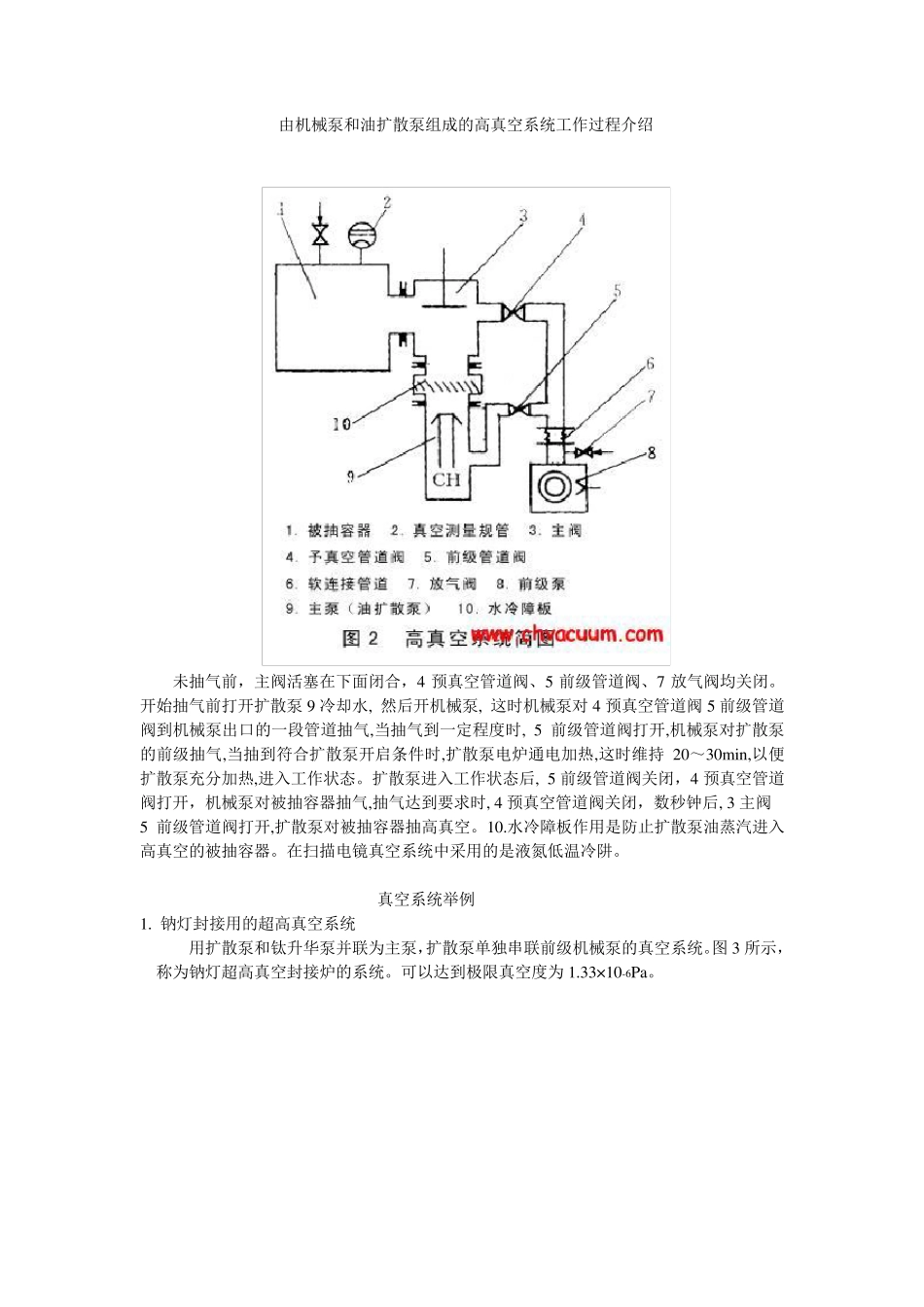

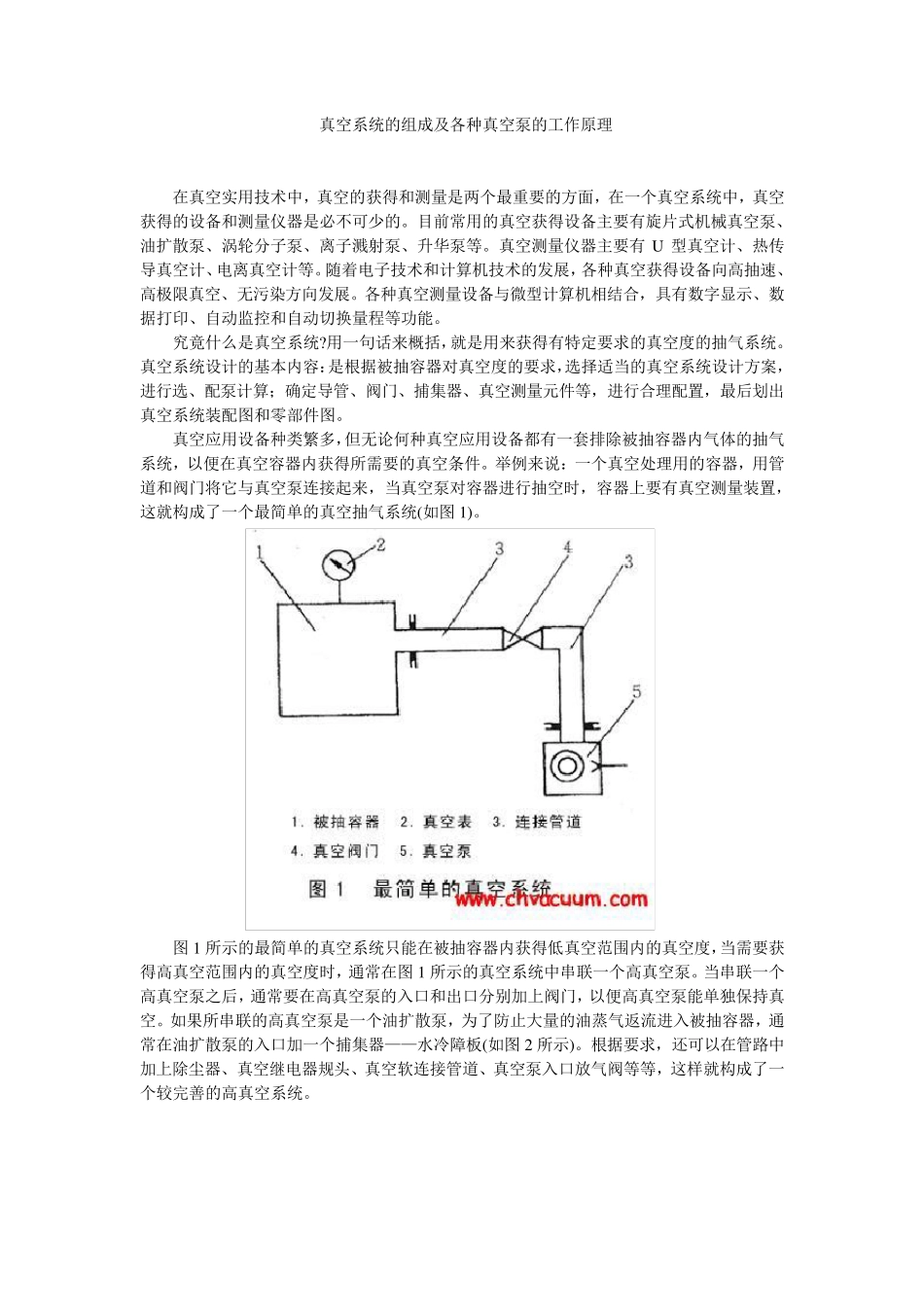

真空系统的组成及各种真空泵的工作原理 在真空实用技术中，真空的获得和测量是两个最重要的方面，在一个真空系统中，真空获得的设备和测量仪器是必不可少的。目前常用的真空获得设备主要有旋片式机械真空泵、油扩散泵、涡轮分子泵、离子溅射泵、升华泵等。真空测量仪器主要有 U 型真空计、热传导真空计、电离真空计等。随着电子技术和计算机技术的发展，各种真空获得设备向高抽速、高极限真空、无污染方向发展。各种真空测量设备与微型计算机相结合，具有数字显示、数据打印、自动监控和自动切换量程等功能。 究竟什么是真空系统?用一句话来概括，就是用来获得有特定要求的真空度的抽气系统。真空系统设计的基本内容：是根据被抽容器对真空度的要求，选择适当的真空系统设计方案，进行选、配泵计算；确定导管、阀门、捕集器、真空测量元件等，进行合理配置，最后划出真空系统装配图和零部件图。 真空应用设备种类繁多，但无论何种真空应用设备都有一套排除被抽容器内气体的抽气系统，以便在真空容器内获得所需要的真空条件。举例来说：一个真空处理用的容器，用管道和阀门将它与真空泵连接起来，当真空泵对容器进行抽空时，容器上要有真空测量装置，这就构成了一个最简单的真空抽气系统(如图1)。 图1 所示的最简单的真空系统只能在被抽容器内获得低真空范围内的真空度，当需要获得高真空范围内的真空度时，通常在图1 所示的真空系统中串联一个高真空泵。当串联一个高真空泵之后，通常要在高真空泵的入口和出口分别加上阀门，以便高真空泵能单独保持真空。如果所串联的高真空泵是一个油扩散泵，为了防止大量的油蒸气返流进入被抽容器，通常在油扩散泵的入口加一个捕集器——水冷障板(如图2 所示)。根据要求，还可以在管路中加上除尘器、真空继电器规头、真空软连接管道、真空泵入口放气阀等等，这样就构成了一个较完善的高真空系统。 凡是由两个以上真空泵串联组成的真空系统，通常都把抽低真空的泵叫做它上一级高真空泵的前级泵(或称前置泵)，而最高一级的真空泵叫做该真空系统的主泵，即它是最主要的泵，被抽容器中的极限真空度和工作真空度就由主泵确定。被抽容器出口到主泵入口之间的管路称为高真空管路，主泵入口处的阀门称为主阀。 通常前级泵又兼作予真空抽气泵。被抽容器到予抽泵之间的管路称为予真空管路，该管路上的阀门称为予真空管道阀。主泵出口到前级泵入口之间的管路称为前级管道，该管路上的阀门称为前级管道阀，而软连...
