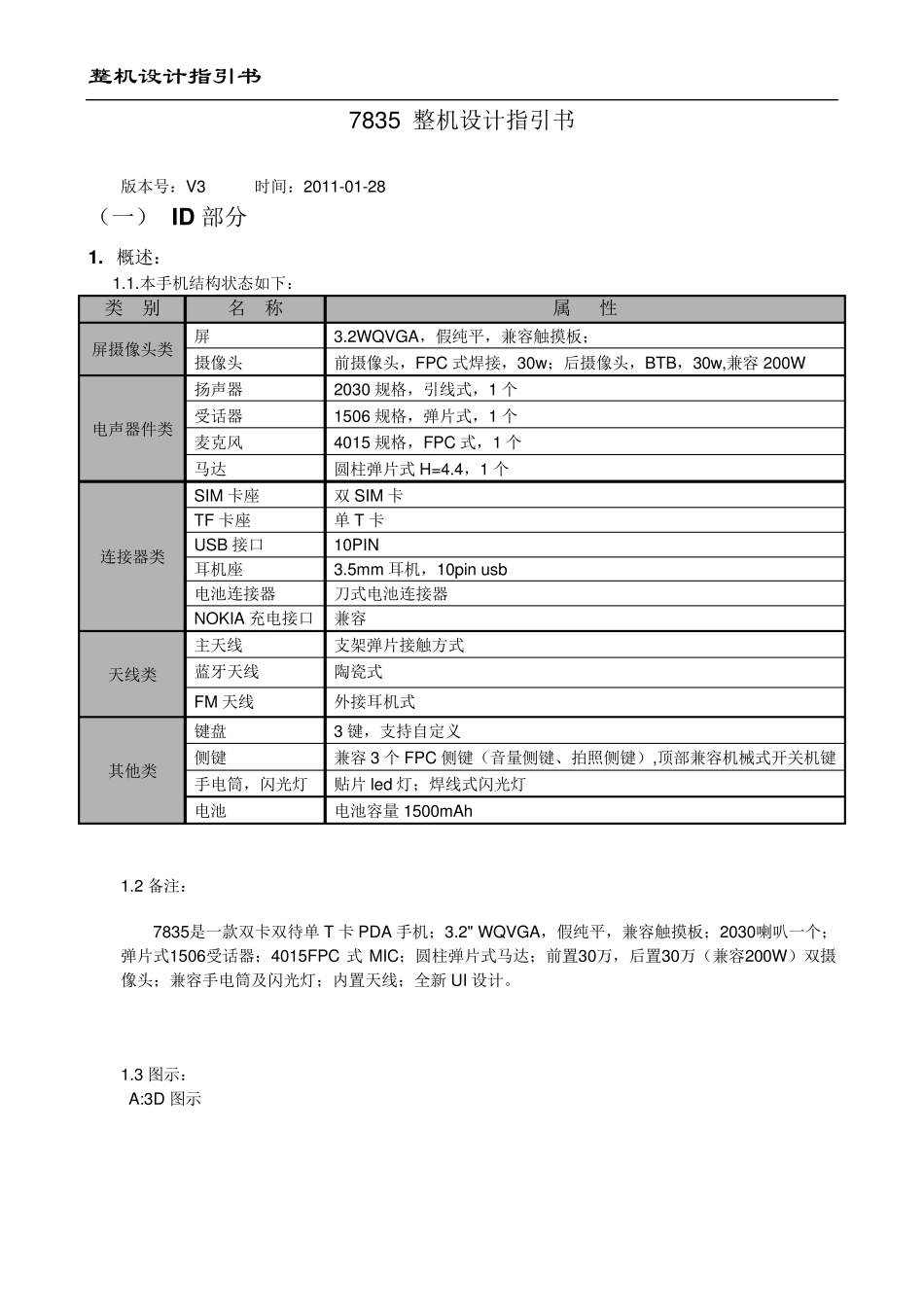

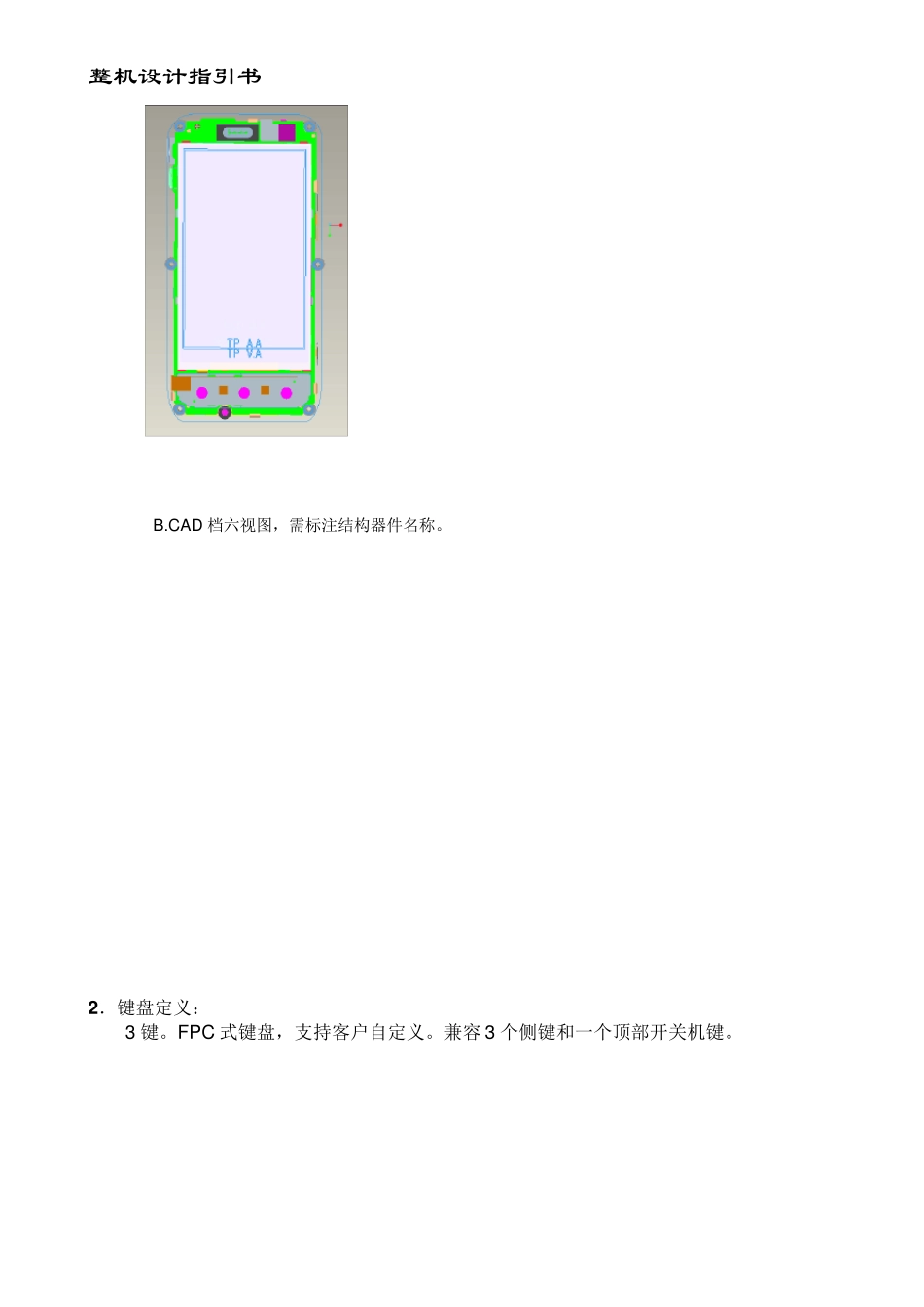

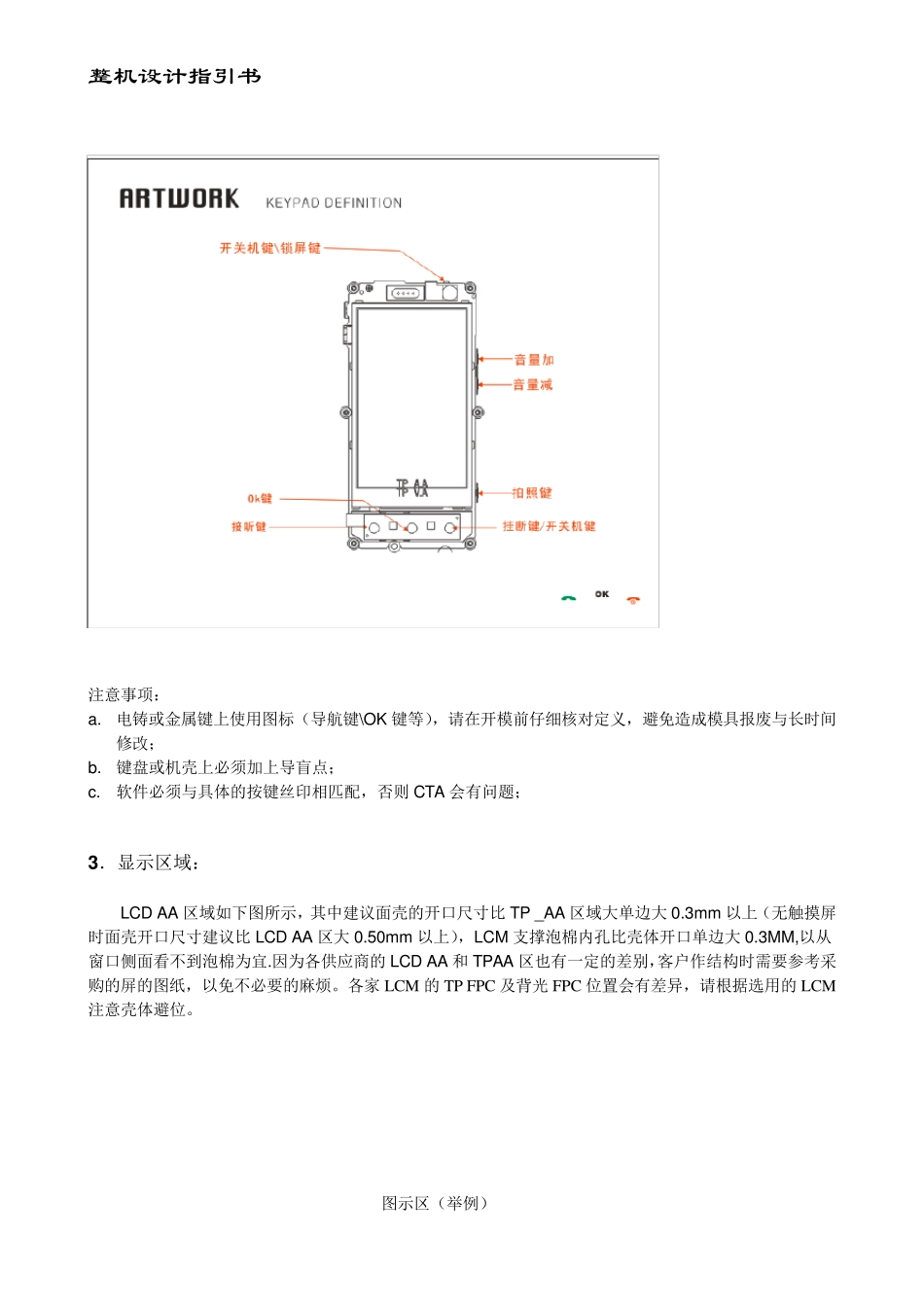

整机设计指引书 7835 整机设计指引书 版本号：V3 时间：2011-01-28 （一） ID 部分 1. 概述： 1.1.本手机结构状态如下： 类 别 名 称 属 性 屏摄像头类 屏 3.2WQVGA，假纯平，兼容触摸板； 摄像头 前摄像头，FPC 式焊接，30w ；后摄像头，BTB，30w,兼容200W 电声器件类 扬声器 2030 规格，引线式，1 个 受话器 1506 规格，弹片式，1 个 麦克风 4015 规格，FPC 式，1 个 马达 圆柱弹片式H=4.4，1 个 连接器类 SIM 卡座 双SIM 卡 TF 卡座 单T 卡 USB 接口 10PIN 耳机座 3.5mm 耳机，10pin usb 电池连接器 刀式电池连接器 NOKIA 充电接口 兼容 天线类 主天线 支架弹片接触方式 蓝牙天线 陶瓷式 FM 天线 外接耳机式 其他类 键盘 3 键，支持自定义 侧键 兼容3 个FPC 侧键（音量侧键、拍照侧键）,顶部兼容机械式开关机键 手电筒，闪光灯 贴片led 灯；焊线式闪光灯 电池 电池容量1500mAh 1.2 备注： 7835是一款双卡双待单T 卡PDA 手机；3.2" WQVGA，假纯平，兼容触摸板；2030喇叭一个；弹片式1506受话器；4015FPC 式MIC；圆柱弹片式马达；前置30万，后置30万（兼容200W）双摄像头；兼容手电筒及闪光灯；内置天线；全新 UI 设计。 1.3 图示： A:3D 图示 整机设计指引书 B.CAD 档六视图，需标注结构器件名称。 2 ．键盘定义： 3 键。FPC 式键盘，支持客户自定义。兼容 3 个侧键和一个顶部开关机键。 整机设计指引书 注意事项： a. 电铸或金属键上使用图标（导航键\OK 键等），请在开模前仔细核对定义，避免造成模具报废与长时间修改； b. 键盘或机壳上必须加上导盲点； c. 软件必须与具体的按键丝印相匹配，否则 CTA 会有问题； 3 ．显示区域： LCD AA 区域如下图所示，其中建议面壳的开口尺寸比 TP _AA 区域大单边大 0.3m m 以上（无触摸屏 时面壳开口尺寸建议比 LCD AA 区大 0.50m m 以上），LCM 支撑泡棉内孔比壳体开口单边大 0.3MM,以从窗口侧面看不到泡棉为宜.因为各供应商的 LCD AA 和 TPAA 区也有一定的差别，客户作结构时需要参考采购的屏的图纸，以免不必要的麻烦。各家 LCM 的 TP FPC 及背光 FPC 位置会有差异，请根据选用的 LCM注意壳体避位。 图示区（举例） 整机设计指引书 4．天线部分ID 注意事项： 天线区域上方不能用电镀件以及金属件，其他部位使用电镀件或金属件请考虑良好...
