短路电流计算与设备选型及继电保护整定

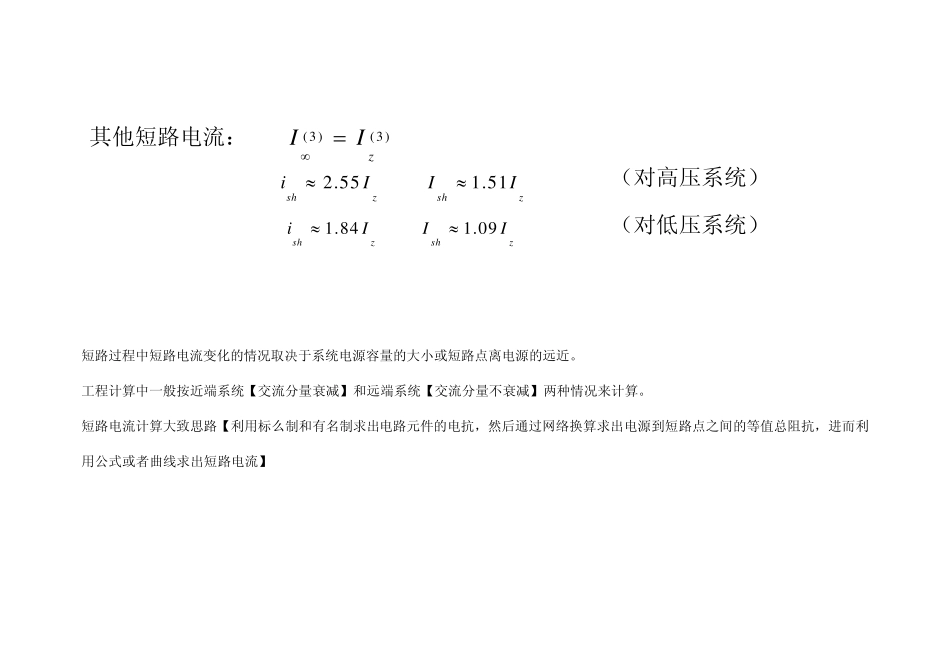

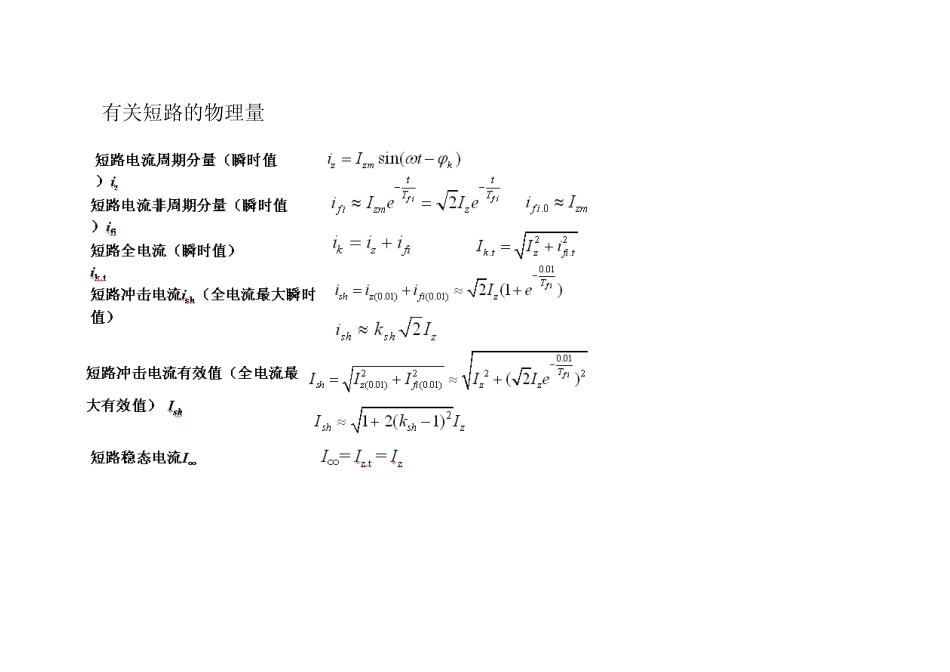

一 短路电流 有关短路的物理量 短路过程中短路电流变化的情况取决于系统电源容量的大小或短路点离电源的远近。 工程计算中一般按近端系统【交流分量衰减】和远端系统【交流分量不衰减】两种情况来计算。 短路电流计算大致思路【利用标么制和有名制求出电路元件的电抗，然后通过网络换算求出电源到短路点之间的等值总阻抗，进而利 用公式或者曲线求出短路电流】 其他短路电流： (3 )(3 )zII2 .5 51 .5 1s hzs hziIII1 .8 41 .0 9s hzs hziIII（对高压系统） （对低压系统） 二 电气设备的选择与效验 电气设备的选择，必须满足供电系统正常工作条件下和短路故障条件下工作要求，同时电气设备应工作安全可靠，运行维护方便，投资经济合理。 按正常工作条件选择  按正常工作条件选择，就是要考虑电气设备的环境条件和电气要求。  环境条件：是指电气设备的使用场所、环境温度，海拔高度以及有无防尘、防腐、防火、防爆等要求，据此选择电气设备结构类型。  电气要求：是指电气设备在电压、电流、频率等方面的要求，即所选电气设备的额定电压应不低于所在线路的额定电压、电气设备的额定电流应不小于该回路在各种合理运行方式下的最大持续工作电流；即  对一些开断电流的电器，如熔断器、断路器和负荷开关等，则还有断流能力的要求，即最大开断电流应不小于它可能开断的最大电流。 1）对断路器，其最大开断电流应不小于它可能开断的线路最大短路电流。即 2）对负荷开关，其最大开断电流应不小于它可能开断的线路最大负荷电流。即 3）对熔断器，其最大开断电流应不小于它可能开断的线路最大短路电流。即 ..N etNN etcUUII(3).m axO CkII.m axO CLII（对限流型熔断器） (3).m axO CkII 按短路故障条件选择 按短路故障条件校验，就是要按最大可能的短路故障时的动稳定性和热稳定性进行校验。 对于一般电器，满足动稳定的条件是： 即电器的额定峰值耐受电流大于等于三相短路全电流瞬时值 满足热稳定的条件是： 即电器的额定短时耐受电流有效值大于等于三相短路电流稳态值 （tj = 继电保护动作时间+分段时间一般取 0.2秒） t=4秒 It=设备的开断电流值 对于载流导体，满足热稳定的条件是： 即 导体的最小允许截面 A C为导体的热稳定系数 31 0jIAtC (3 )O CshII（对非限流型熔断器） (3 )etshii22tjI tI t 由于回路的特殊性，对下列...
