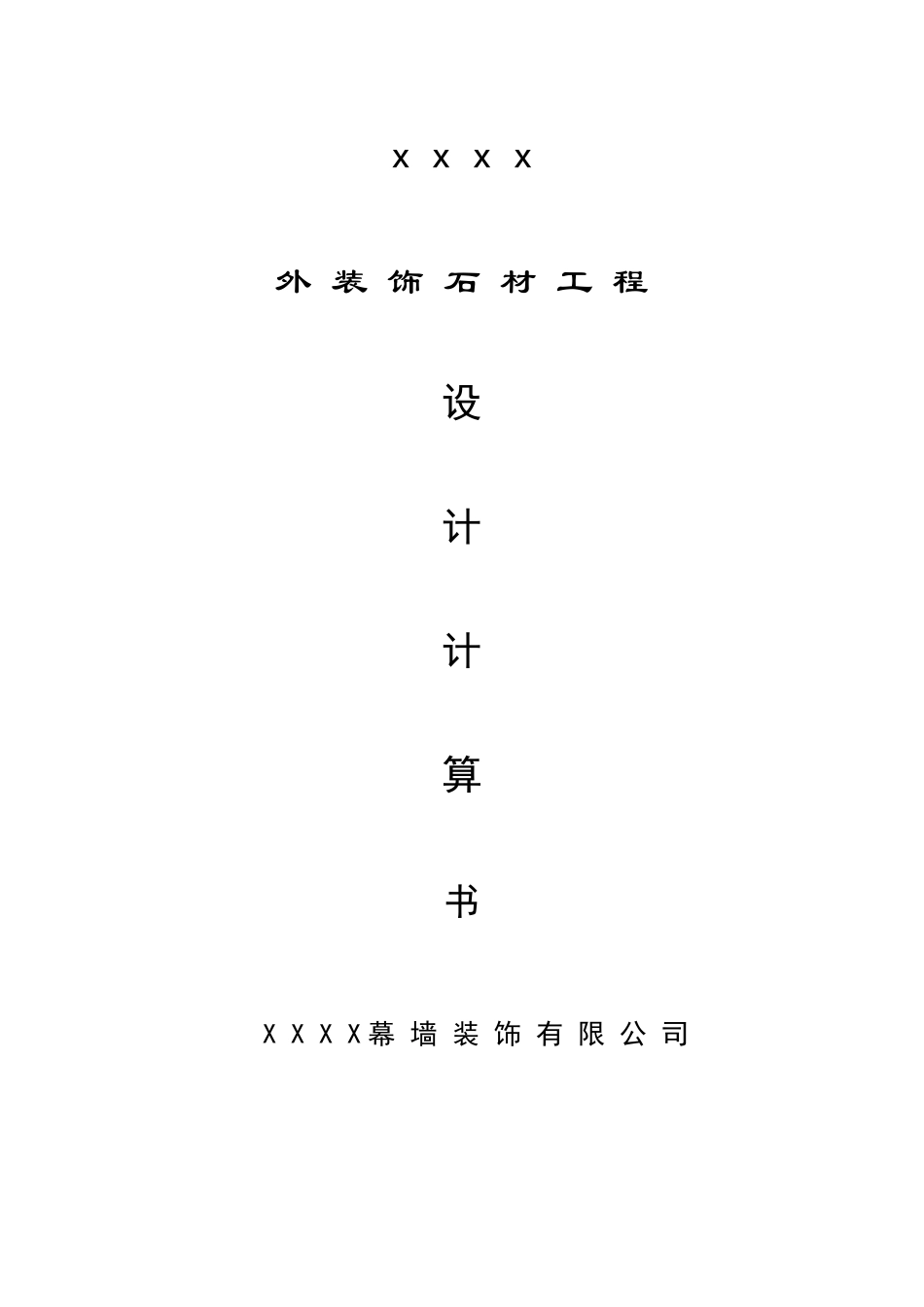

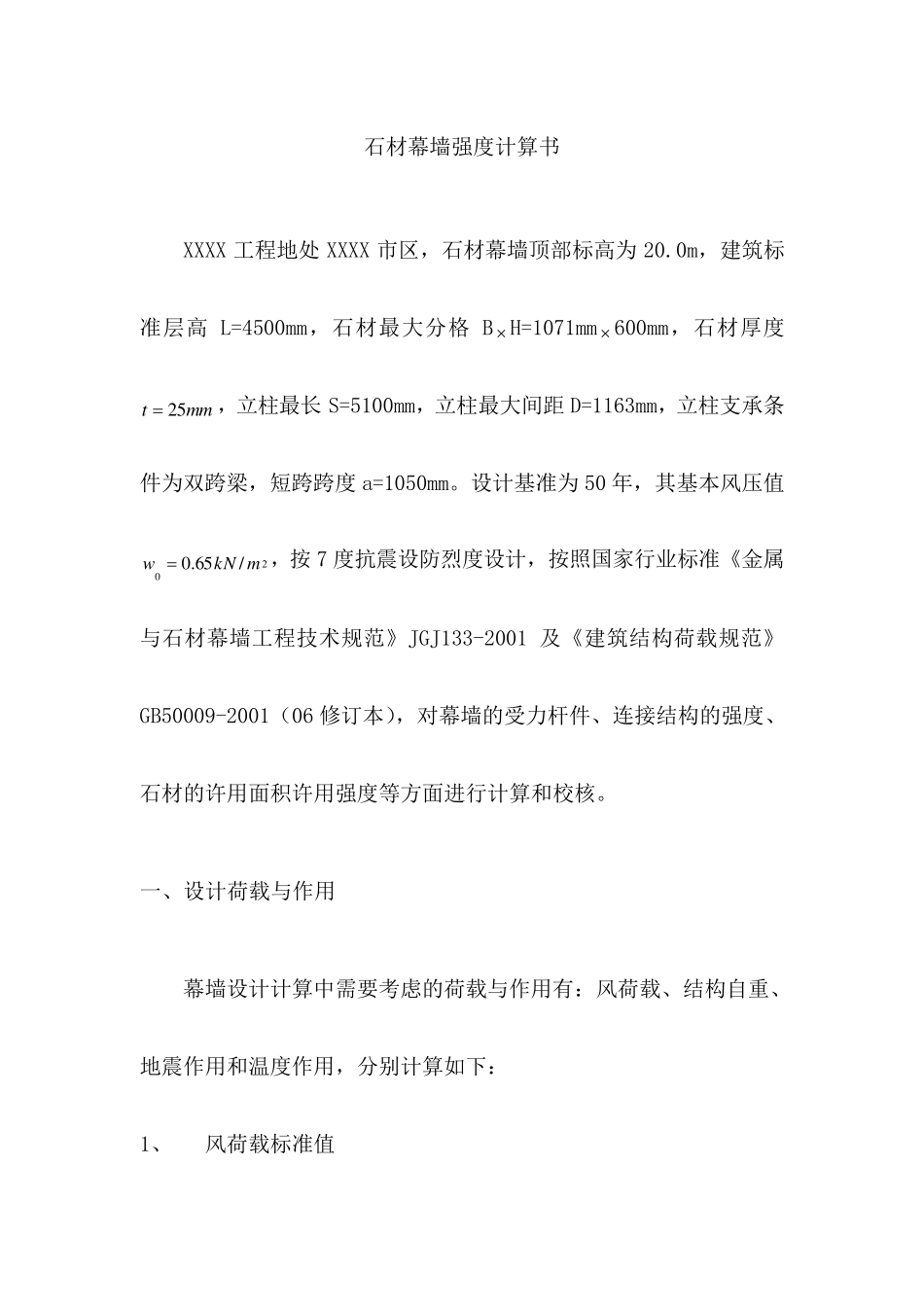

x x x x 外 装 饰 石 材 工 程 设 计 计 算 书 X X X X 幕 墙 装 饰 有 限 公 司 石材幕墙强度计算书 XXXX 工程地处XXXX 市区，石材幕墙顶部标高为20.0m，建筑标准层高L=4500mm，石材最大分格B  H=1071mm  600mm，石材厚度mmt2 5，立柱最长S=5100mm，立柱最大间距D=1163mm，立柱支承条件为双跨梁，短跨跨度a=1050mm。设计基准为50 年，其基本风压值20/6 5.0mkNw，按7 度抗震设防烈度设计，按照国家行业标准《金属与石材幕墙工程技术规范》JGJ133-2001 及《建筑结构荷载规范》GB50009-2001（06 修订本），对幕墙的受力杆件、连接结构的强度、石材的许用面积许用强度等方面进行计算和校核。 一、设计荷载与作用 幕墙设计计算中需要考虑的荷载与作用有：风荷载、结构自重、地震作用和温度作用，分别计算如下： 1、 风荷载标准值 0wwzsgzk 式中： kw ：风荷载标准值（2/ mkN）； gz ：阵风系数，取gz =1.92； s ：风荷载体型系数，按现行国家标准《建筑结构荷载规范》GB50009-2001（06 修订本）的规定采用，取s =0.9； z ：风压高度变化系数，按现行国家标准《建筑结构荷载规范》GB50009-2001（06 修订本）的规定采用，取z0.84；（按C 类地区20.0m 高取值） 0w ：基本风压值（2/ mkN），按现行国家标准《建筑结构荷载规范》GB50009-2001（06 修订本）采用，在n=50 年情况下，取20/6 5.0mkNw 。 2/9 4.06 5.08 4.09.09 2.1mkNWk 且不小于12/ mkN 故取2/0.1mkNWk  2、 结构自重 石材幕墙单位面积自重荷载为：2-3/7.010 2582mkNqGK； 石材幕墙构件单位面积重量荷载：2/151.0mkN； 石材幕墙构件单位面积自重荷载：2/851.0151.07.0mkNqG； 石材幕墙单元构件重量：kNpK05.51.5163.1851.0； 石材幕墙最大分格构件重量：kNpb547.06.0071.1851.0； 3、 地震作用 1）、垂直于幕墙平面的分布水平地震作用：GEEKqqmax 式中： EKq ：垂直于幕墙平面的分布水平地震作用的标准值（2/ mkN）； E ：动力放大系数，取0.5E； max：水平地震影响系数最大值，按 7 度抗震设计，取08.0max ； Gq ：幕墙构件单位面积自重荷载标准值2/851.0mkNqG 。 2/34.0851.008.05mkNqEK 2）、平行于幕墙平面的集中地震作用：PpEEKmax 幕墙单元地震作用：KEEPpmax...
