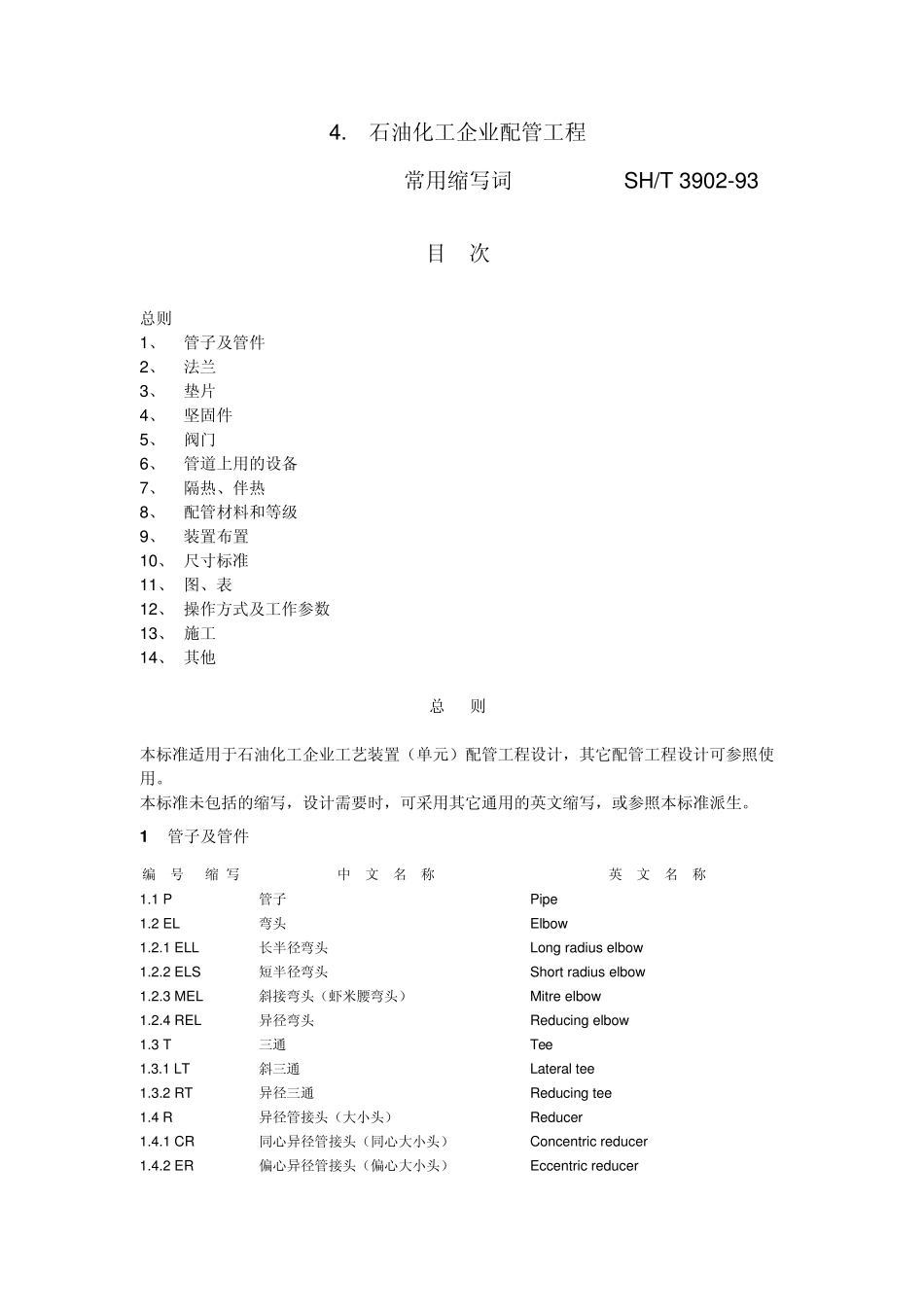

4. 石油化工企业配管工程 常用缩写词 SH/T 3902-93 目 次 总则 1、 管子及管件 2、 法兰 3、 垫片 4、 坚固件 5、 阀门 6、 管道上用的设备 7、 隔热、伴热 8、 配管材料和等级 9、 装置布置 10、 尺寸标准 11、 图、表 12、 操作方式及工作参数 13、 施工 14、 其他 总 则 本标准适用于石油化工企业工艺装置（单元）配管工程设计，其它配管工程设计可参照使用。 本标准未包括的缩写，设计需要时，可采用其它通用的英文缩写，或参照本标准派生。 1 管子及管件 编 号 缩 写 中 文 名 称 英 文 名 称 1.1 P 管子 Pipe 1.2 EL 弯头 Elbow 1.2.1 ELL 长半径弯头 Long radius elbow 1.2.2 ELS 短半径弯头 Short radius elbow 1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow 1.2.4 REL 异径弯头 Reducing elbow 1.3 T 三通 Tee 1.3.1 LT 斜三通 Lateral tee 1.3.2 RT 异径三通 Reducing tee 1.4 R 异径管接头（大小头） Reducer 1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 编 号 缩 写 中 文 名 称 英 文 名 称 1.5 CPL 管箍 Coupling 1.5.1 FCPL 双头管箍 Full coupling 1.5.2 HCPL 单头管箍 Half coupling 1.5.3 RCPL 异径管箍 Reducing coupling 1.6 BU 内外螺纹接头 Bushing 1.7 UN 活接头 Union 1.8 HC 软管接头 Hose coupler 1.9 SE 翻边短节 Stub end 1.10 NIP 短节 Pipe nipple or straight nipple 1.10.1 SNIP 异径短节 Sw aged nipple 1.11 CP 管帽（封头） Cap 1.12 PL 管堵（丝堵） Plug 1.13 BLK 盲板 Blank 1.13.1 SB 8 字盲板 Spectacle blind (blank) 1.14 RP 补强板 Reinforcing pad 2 法兰 编 号 缩 写 中 文 名 称 英 文 名 称 2.1 PLG 法兰 Flange 2.1.1 WNF 对焊法兰 Welding neck flange 2.1.2 SOF 平焊法兰 Slip-on flange 2.1.3 SWF 承插焊法兰 Socket-w elding flange 2.1.4 T 螺纹法兰 Threaded flange 2.1.5 LJ 松套法兰 Lapped joint flange 2.1.6 REDF 异径法兰 Reducing flange 2.1.7 BF 法兰盖（日法兰） Blind flange 2.2 FSF 法兰密封面 Flange scaling face 2....
