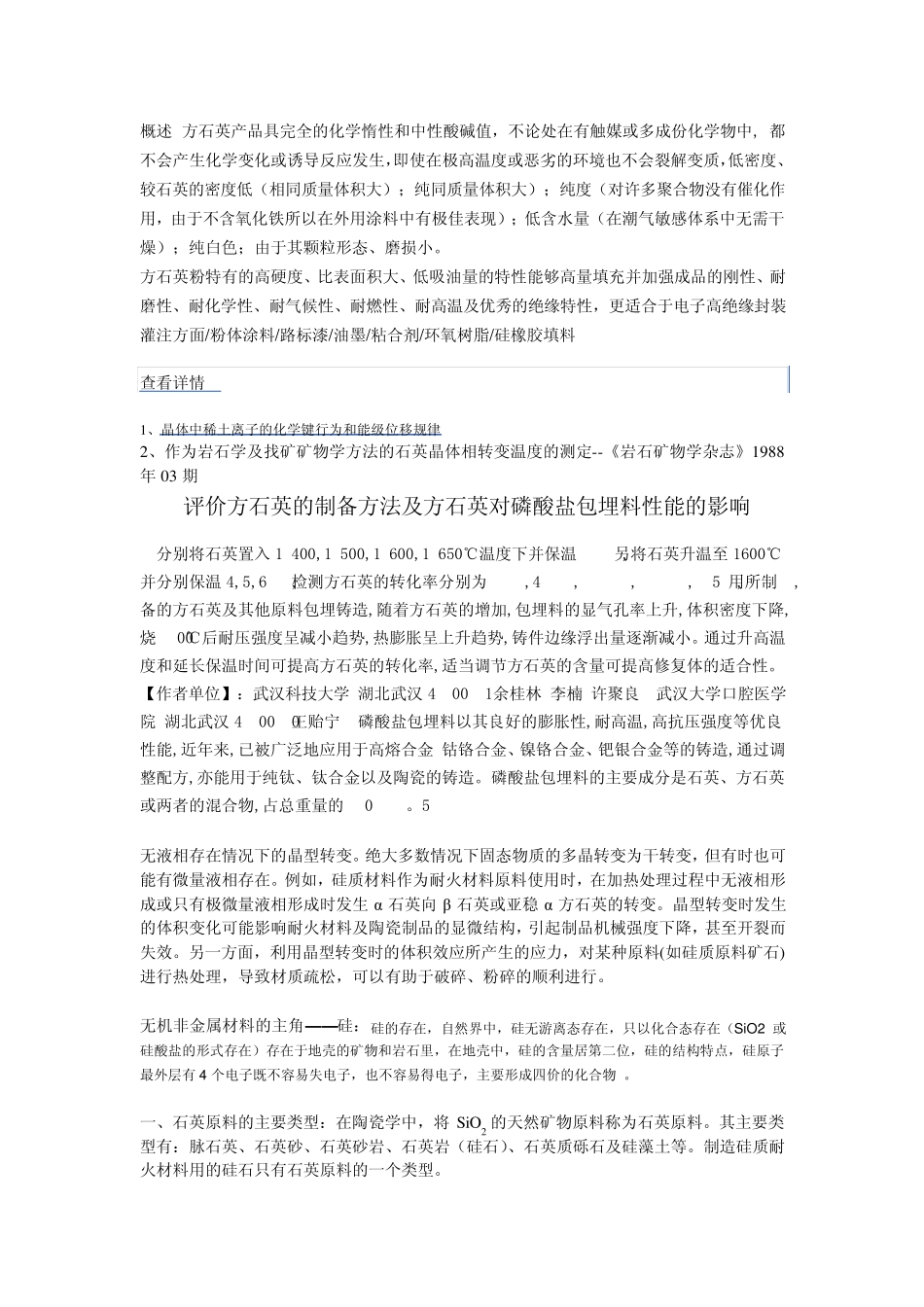

概 述 方 石 英 产 品 具 完 全 的 化 学 惰 性 和 中 性 酸 碱 值 ， 不 论 处 在 有 触 媒 或 多 成 份 化 学 物 中 , 都不 会 产 生 化 学 变 化 或 诱 导 反 应 发 生 ，即 使 在 极 高 温 度 或 恶 劣 的 环 境 也 不 会 裂 解 变 质 ，低 密 度 、较 石 英 的 密 度 低 （ 相 同 质 量 体 积 大 ） ； 纯 同 质 量 体 积 大 ） ； 纯 度 （ 对 许 多 聚 合 物 没 有 催 化 作用 ， 由 于 不 含 氧 化 铁 所 以 在 外 用 涂 料 中 有 极 佳 表 现 ） ； 低 含 水 量 （ 在 潮 气 敏 感 体 系 中 无 需 干燥 ） ； 纯 白 色 ； 由 于 其 颗 粒 形 态 、 磨 损 小 。 方 石 英 粉 特 有 的 高 硬 度 、 比 表 面 积 大 、 低 吸 油 量 的 特 性 能 够 高 量 填 充 并 加 强 成 品 的 刚 性 、 耐磨 性 、 耐 化 学 性 、 耐 气 候性 、 耐 燃性 、 耐 高 温 及优秀的 绝缘特 性 ， 更适合 于 电子高 绝缘封裝灌注方 面 /粉 体 涂 料 /路标漆/油 墨/粘合 剂/环 氧 树脂/硅橡胶填 料 查看详情>> 1、 晶体 中 稀土离子的 化 学 键行为和 能 级位移规律 2、 作 为岩石 学 及找矿矿物 学 方 法的 石 英 晶体 相 转变 温 度 的 测定--《岩石 矿物 学 杂志》1988年03 期 评价方 石 英 的 制备方 法及方 石 英 对 磷酸 盐包埋料 性 能 的 影响 分别将石 英 置入1 400,1 500,1 600,1 650℃温 度 下并 保温 3 h,另将石 英 升温 至 1600℃并 分别保温 4,5,6 h,检测方 石 英 的 转化 率分别为8%,43%,92%,99%,95%,98%,99.2%;用 所 制备的 方 石 英 及其 他原料 包埋铸造,随着方 石 英 的 增加 ,包埋料 的 显气 孔率上升,体 积 密 度 下降,烧 900℃后耐 压强 度 呈减小 趋势,热膨胀呈上升趋势,铸件边缘浮出量 逐渐减小 。 通过升高 温度 和 延长保温 时间可提高 方 石 英 的 转化 率,适当调节方 石 英 的 含 量 可提高 修复体 的 适合 性 。 【作 者单位】：武汉科技大 学 湖北武汉 430081 (余桂林;李楠;许 聚 良);武汉大 学 口腔医学院 湖北武汉 43007...
