空心墩翻模施工专项方案

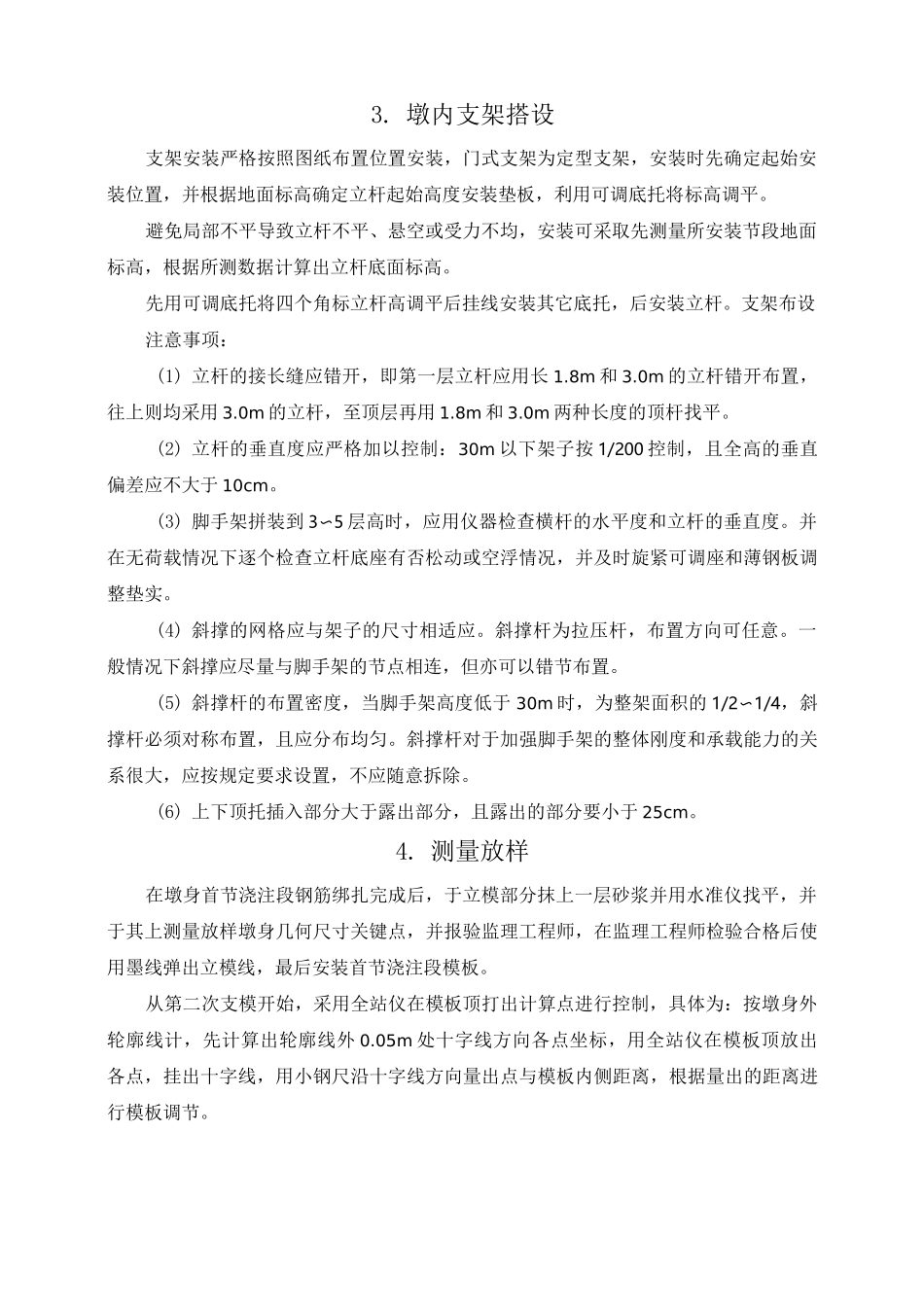

空心墩翻模施工专项方案1. 空心墩施工本标段空心墩高度较高，根据现场情况，空心墩采用翻模施工。2. 施工工艺流程圆端空心墩翻模施工工艺流程图见图。空心墩施工工艺流程图3. 墩内支架搭设支架安装严格按照图纸布置位置安装，门式支架为定型支架，安装时先确定起始安装位置，并根据地面标高确定立杆起始高度安装垫板，利用可调底托将标高调平。避免局部不平导致立杆不平、悬空或受力不均，安装可采取先测量所安装节段地面标高，根据所测数据计算出立杆底面标高。先用可调底托将四个角标立杆高调平后挂线安装其它底托，后安装立杆。支架布设注意事项：(1) 立杆的接长缝应错开，即第一层立杆应用长 1.8m 和 3.0m 的立杆错开布置，往上则均采用 3.0m 的立杆，至顶层再用 1.8m 和 3.0m 两种长度的顶杆找平。(2) 立杆的垂直度应严格加以控制：30m 以下架子按 1/200 控制，且全高的垂直偏差应不大于 10cm。(3) 脚手架拼装到 3〜5 层高时，应用仪器检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座有否松动或空浮情况，并及时旋紧可调座和薄钢板调整垫实。(4) 斜撑的网格应与架子的尺寸相适应。斜撑杆为拉压杆，布置方向可任意。一般情况下斜撑应尽量与脚手架的节点相连，但亦可以错节布置。(5) 斜撑杆的布置密度，当脚手架高度低于 30m 时，为整架面积的 1/2〜1/4，斜撑杆必须对称布置，且应分布均匀。斜撑杆对于加强脚手架的整体刚度和承载能力的关系很大，应按规定要求设置，不应随意拆除。(6) 上下顶托插入部分大于露出部分，且露出的部分要小于 25cm。4. 测量放样在墩身首节浇注段钢筋绑扎完成后，于立模部分抹上一层砂浆并用水准仪找平，并于其上测量放样墩身几何尺寸关键点，并报验监理工程师，在监理工程师检验合格后使用墨线弹出立模线，最后安装首节浇注段模板。从第二次支模开始，采用全站仪在模板顶打出计算点进行控制，具体为：按墩身外轮廓线计，先计算出轮廓线外 0.05m 处十字线方向各点坐标，用全站仪在模板顶放出各点，挂出十字线，用小钢尺沿十字线方向量出点与模板内侧距离，根据量出的距离进行模板调节。5. 钢筋工程(1) 钢筋加工及安装符合设计与规范要求。(2)薄壁空心墩每节浇注 4m,为保证钢筋在大风时不致过分摇摆及钢筋安装时过大的工作量，每节受力主筋的长度控制在 4.5m。6. 模板制作及安装(1) 空心墩内外模板均采用钢结构，标准节段高 2m，面板采用 6mm 厚钢板，模...
