破碎锤工作原理

破碎锤工作原理_第1页
1/19
破碎锤工作原理_第2页
2/19
破碎锤工作原理_第3页
3/19

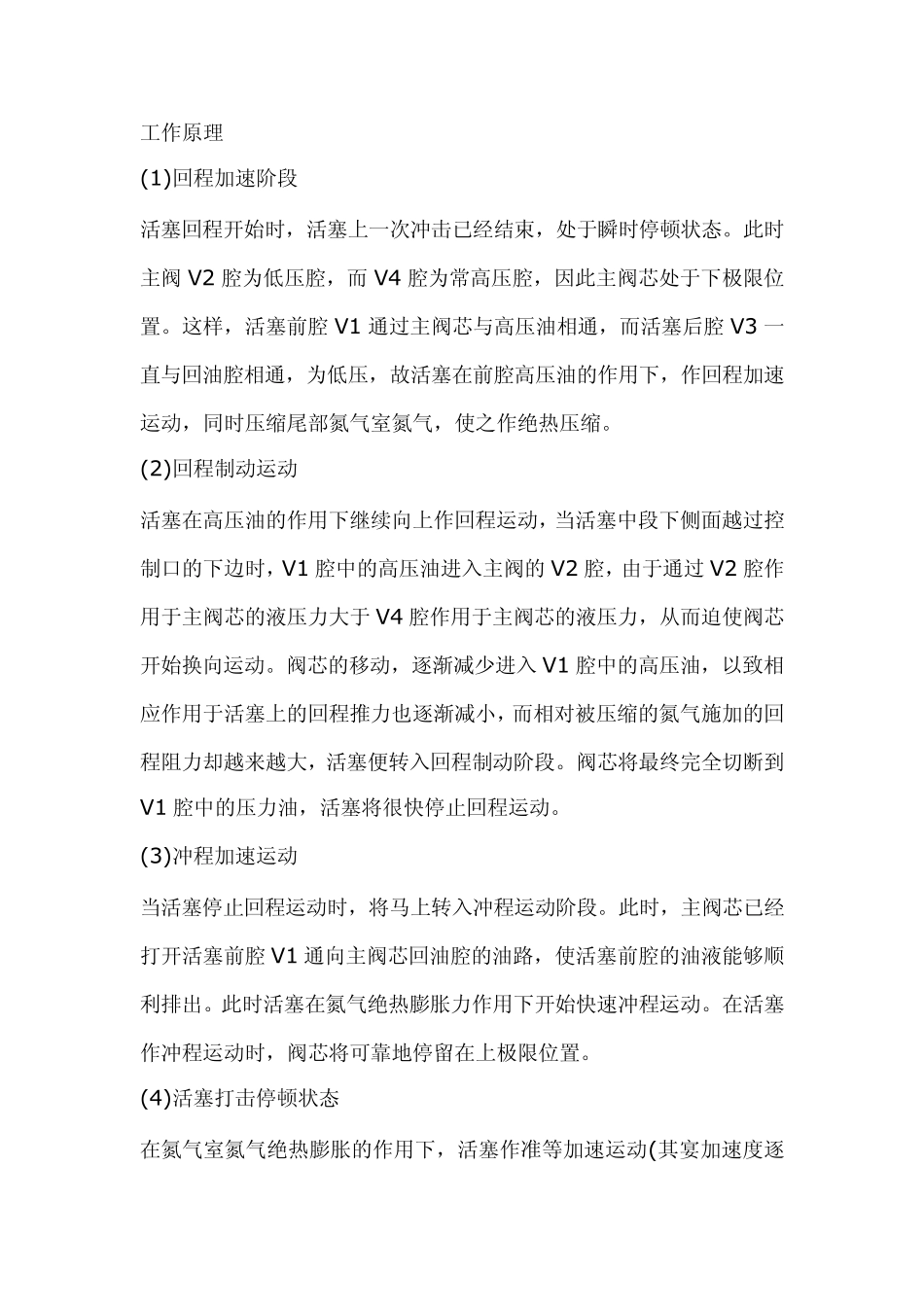

工作原理 (1)回程加速阶段 活塞回程开始时,活塞上一次冲击已经结束,处于瞬时停顿状态。此时主阀 V2 腔为低压腔,而 V4 腔为常高压腔,因此主阀芯处于下极限位置。这样,活塞前腔 V1 通过主阀芯与高压油相通,而活塞后腔 V3 一直与回油腔相通,为低压,故活塞在前腔高压油的作用下,作回程加速运动,同时压缩尾部氮气室氮气,使之作绝热压缩。 (2)回程制动运动 活塞在高压油的作用下继续向上作回程运动,当活塞中段下侧面越过控制口的下边时,V1 腔中的高压油进入主阀的 V2 腔,由于通过 V2 腔作用于主阀芯的液压力大于V4 腔作用于主阀芯的液压力,从而迫使阀芯开始换向运动。阀芯的移动,逐渐减少进入 V1 腔中的高压油,以致相应作用于活塞上的回程推力也逐渐减小,而相对被压缩的氮气施加的回程阻力却越来越大,活塞便转入回程制动阶段。阀芯将最终完全切断到V1 腔中的压力油,活塞将很快停止回程运动。 (3)冲程加速运动 当活塞停止回程运动时,将马上转入冲程运动阶段。此时,主阀芯已经打开活塞前腔 V1 通向主阀芯回油腔的油路,使活塞前腔的油液能够顺利排出。此时活塞在氮气绝热膨胀力作用下开始快速冲程运动。在活塞作冲程运动时,阀芯将可靠地停留在上极限位置。 (4)活塞打击停顿状态 在氮气室氮气绝热膨胀的作用下,活塞作准等加速运动(其宴加速度逐渐减小)。当活塞中段上侧面越过控制口的上边时,主阀芯的V2 腔与回油沟通,V2 腔变为低压腔。阀芯将在V4 腔高压油的作用下开始向下作换向运动。此时已获得足够能量的活塞打击钎杆,完成冲击动作。而阀芯继续向下运动,当阀芯运动到下极限位置时,活塞处于瞬时停顿阶段。至此,活塞结束了一个工作循环。随后,活塞冲击后反弹,开始下一个工作周期 操作时注意事项 1.正确操作 正确的操作将有助于破碎工作的快速进行。当操作不足时,将使打击的力量无法全然发挥;同时,破碎锤打击力量会反震至破碎锤本体、护板及工程机本身的操作臂等,而导致上述部位的损坏。 反过来说,当操作的程度过大,会导致工程机械前部已举起时,可能会因石块破碎导致工程机械瞬间前倾。使得破碎锤的本体或护板猛力撞击石块而产生损伤。 上述情况宜尽量避免;因不当的回震,会回传至工程机械本身。所以在进行打击工作时,应确认每次操作均为正确的加载;另破碎锤在不使用时,应予较完整的检查及维护。 2.破碎锤操作方向 当运行破碎工作时,请确认钎杆着点的方向与击破碎物的...
