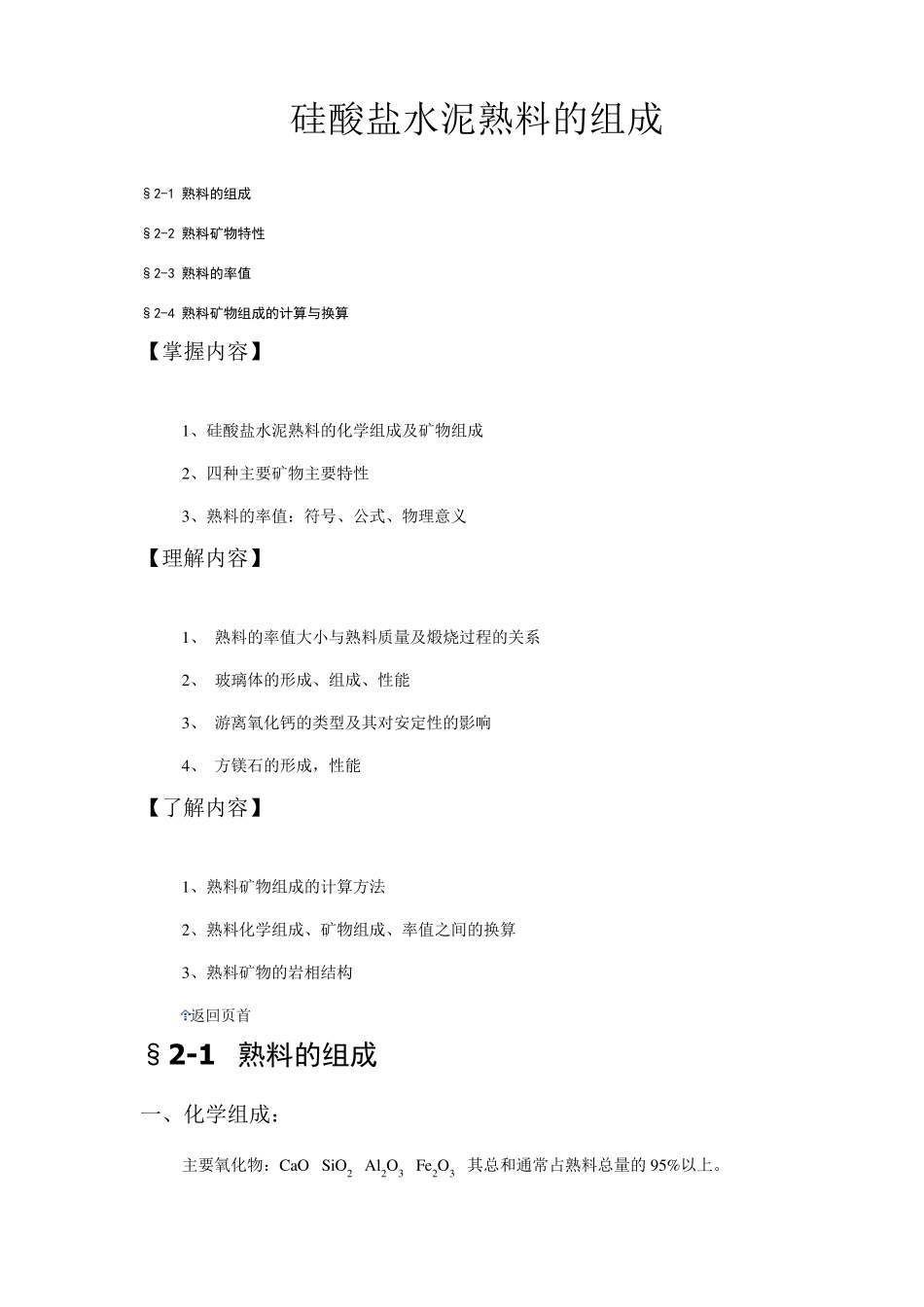

硅酸盐水泥熟料的组成 §2-1 熟料的组成 §2-2 熟料矿物特性 §2-3 熟料的率值 §2-4 熟料矿物组成的计算与换算 【掌握内容】 1、硅酸盐水泥熟料的化学组成及矿物组成 2、四种主要矿物主要特性 3、熟料的率值：符号、公式、物理意义 【理解内容】 1、 熟料的率值大小与熟料质量及煅烧过程的关系 2、 玻璃体的形成、组成、性能 3、 游离氧化钙的类型及其对安定性的影响 4、 方镁石的形成，性能 【了解内容】 1、熟料矿物组成的计算方法 2、熟料化学组成、矿物组成、率值之间的换算 3、熟料矿物的岩相结构 返回页首 §2-1 熟料的组成 一、化学组成： 主要氧化物：CaO SiO2 Al2O3 Fe2O3 其总和通常占熟料总量的95%以上。 其它氧化物：如MgO SO3 Na2O K2O TiO2 P2O5 等，其总量通常占熟料的5%以下。 实际生产中，硅酸盐水泥中个主要氧化物含量的波动范围一般为： CaO 62%~ 67% SiO2 20%~ 24% Al2O3 4%~ 7% Fe2O3 2.5%~ 6% 二、矿物组成： 在硅酸盐水泥熟料中，各氧化物不是单独存在的，而是以两种或两种以上的氧化物反应组合成各种不同的氧化物集合体，即以熟料矿物的形态存在。 主要矿物：硅酸三钙：3CaO·SiO2 简写成C3S 占50%~ 65% 硅酸二钙：2CaO·SiO2 简写成C2S 占15%~ 35% 铝酸三钙：3CaO·Al2O3 简写成C3A 占6%~ 12% 铁铝酸四钙：4 CaO·Al2O3·Fe2O3 简写成C4AF 占8%~ 12% 其次还有：游离氧化钙：f-CaO 方镁石：MgO 玻璃体等 其中：硅酸三钙和硅酸二钙合称硅酸盐矿物，一般约占75%左右，新型干法生产，约占77%左右。 铝酸三钙和铁铝酸四钙合称熔剂矿物，一般约占22%左右，新型干法生产，约占20%左右。 硅酸盐矿物和熔剂矿物总和约占95%左右。 返回页首 §2 -2 熟料矿物特性 一、硅酸三钙 （A 矿、又称阿里特、约占55%左右） （一）、存在形式： 1、纯C3S 只在2065℃~ 1250℃温度范围内稳定，在2065℃以上不一致熔融为 CaO 与液相；在1250℃以下分解为C2S 和 CaO。 2、纯C3S 具有同质多晶现象。 3、化学组成：熟料中 C3S 不纯，总是与少量的其他氧化物如 Al2O3、Fe2O3、MgO、R 2O 等形成固溶体。化学组成如下： 54CaO· 16SiO2 · MgO · AI2O3 （C54S16MA 105CaO· 35SiO2 · 2 MgO · AI2O3 （C105S35M2 A 4、显微结构：在反光显微镜下为黑色多角形颗粒(如下图），又称阿利特（Alite），简称 A 矿。 （二）、矿...
