硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金

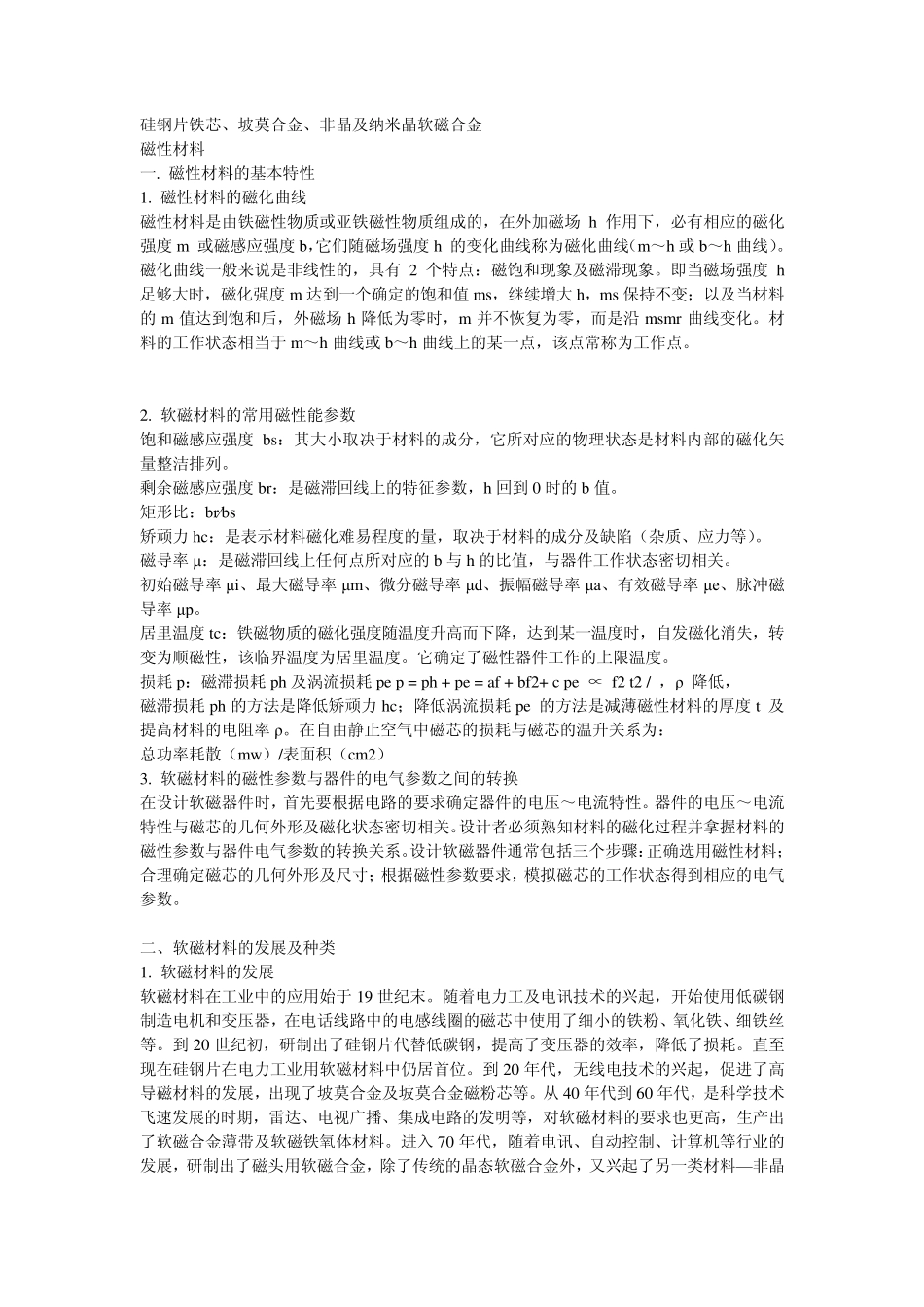

硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金 磁性材料 一. 磁性材料的基本特性 1. 磁性材料的磁化曲线 磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场 h 作用下，必有相应的磁化强度 m 或磁感应强度 b，它们随磁场强度 h 的变化曲线称为磁化曲线（m～h 或 b～h 曲线）。磁化曲线一般来说是非线性的，具有 2 个特点：磁饱和现象及磁滞现象。即当磁场强度 h足够大时，磁化强度 m 达到一个确定的饱和值 ms，继续增大 h，ms 保持不变；以及当材料的 m 值达到饱和后，外磁场 h 降低为零时，m 并不恢复为零，而是沿 msmr 曲线变化。材料的工作状态相当于 m～h 曲线或 b～h 曲线上的某一点，该点常称为工作点。 2. 软磁材料的常用磁性能参数 饱和磁感应强度 bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整洁排列。 剩余磁感应强度 br：是磁滞回线上的特征参数，h 回到 0 时的 b 值。 矩形比：br∕bs 矫顽力hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。 磁导率μ：是磁滞回线上任何点所对应的 b 与h 的比值，与器件工作状态密切相关。 初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。 居里温度 tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。它确定了磁性器件工作的上限温度。 损耗p：磁滞损耗ph 及涡流损耗pe p = ph + pe = af + bf2+ c pe ∝ f2 t2 / ，ρ 降低， 磁滞损耗ph 的方法是降低矫顽力hc；降低涡流损耗pe 的方法是减薄磁性材料的厚度 t 及提高材料的电阻率ρ。在自由静止空气中磁芯的损耗与磁芯的温升关系为： 总功率耗散（mw ）/表面积（cm2） 3. 软磁材料的磁性参数与器件的电气参数之间的转换 在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。器件的电压～电流特性与磁芯的几何外形及磁化状态密切相关。设计者必须熟知材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系。设计软磁器件通常包括三个步骤：正确选用磁性材料；合理确定磁芯的几何外形及尺寸；根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数。 二、软磁材料的发展及种类 1. 软磁材料的发展 软磁材料在工业中的应用始于 19 世纪末。随着电力工及电讯技术的...
