硬件焊接万用表

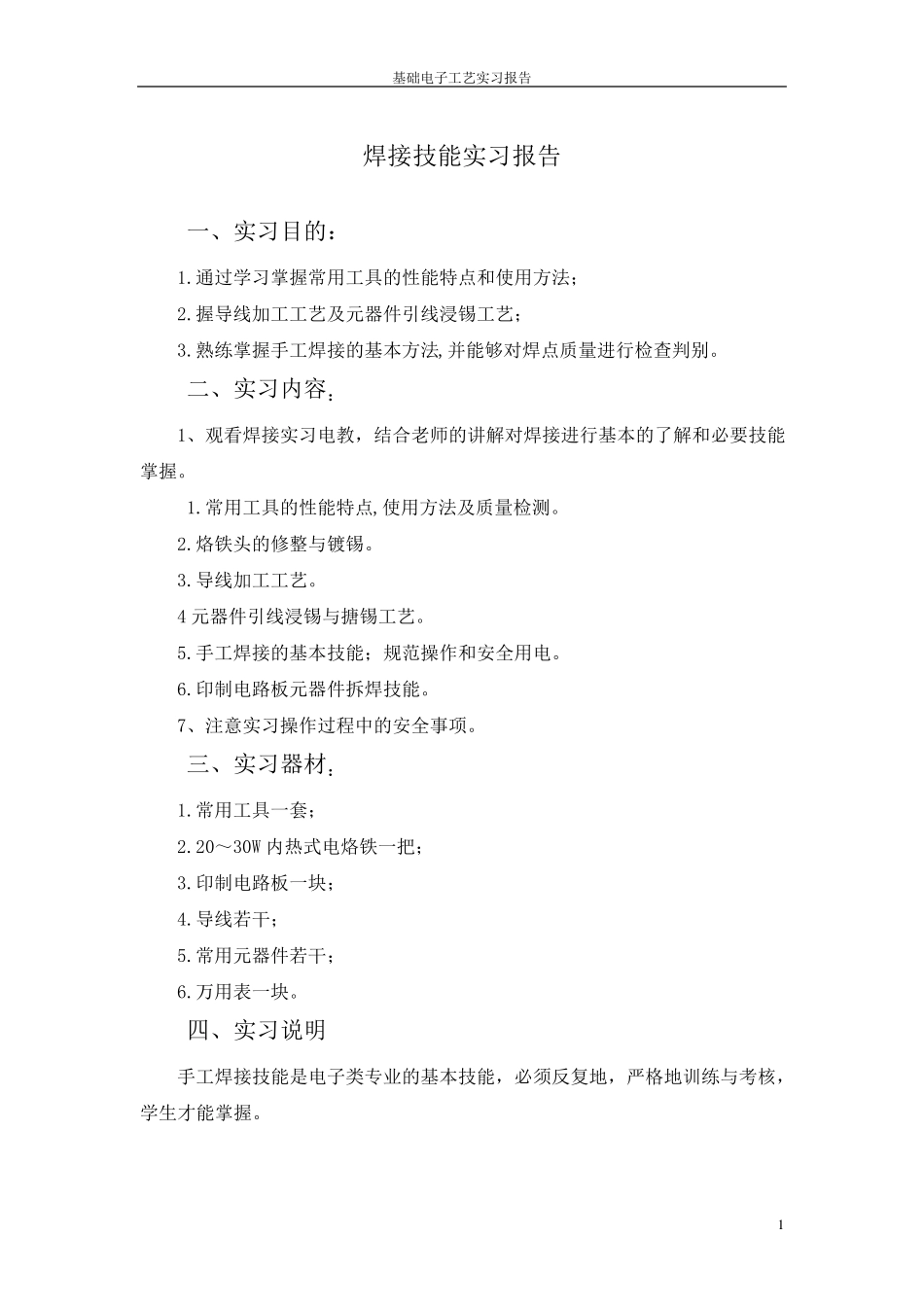

基础电子工艺实习报告 1 焊接技能实习报告 一、实习目的： 1.通过学习掌握常用工具的性能特点和使用方法； 2.握导线加工工艺及元器件引线浸锡工艺； 3.熟练掌握手工焊接的基本方法,并能够对焊点质量进行检查判别。 二、实习内容： 1、观看焊接实习电教，结合老师的讲解对焊接进行基本的了解和必要技能掌握。 1.常用工具的性能特点,使用方法及质量检测。 2.烙铁头的修整与镀锡。 3.导线加工工艺。 4 元器件引线浸锡与搪锡工艺。 5.手工焊接的基本技能；规范操作和安全用电。 6.印制电路板元器件拆焊技能。 7、注意实习操作过程中的安全事项。 三、实习器材： 1.常用工具一套； 2.20～30W 内热式电烙铁一把； 3.印制电路板一块； 4.导线若干； 5.常用元器件若干； 6.万用表一块。 四、实习说明 手工焊接技能是电子类专业的基本技能，必须反复地，严格地训练与考核，学生才能掌握。 基础电子工艺实习报告 2 1、焊接 使用电烙铁将锡铅焊料加热融化后将两个或多个器件焊接在一起，主要是将导线和元器件焊接在电路板上，焊接的好坏将影响到生产产品的使用性能。 2、烙铁的使用 （1）使用前：检查烙铁是否有损坏，导线有无烫伤，短路以及烙铁头是否松动。 (2)使用过程中：在使用电烙铁时应该放在带散热器的支架上，不焊时避免升温过高，焊接时减小热波动，延长烙铁寿命保障焊接质量。内热式电烙铁上锡，刚锉好的烙铁头不一定能蘸锡，因为通电加热，金属表面又氧化了，这时可以把锉过的表面涂了松香，或浸在松香里，放在锡块上磨，锡融化后就在下边的硬木或环氧板上拖着锡珠磨，这样蘸锡相当可靠。一边加热一边烙铁头，这样容易蘸锡。 （3）使用后：不使用时将烙铁上的焊料去除干净。断电后放在散热架上，严禁触摸烙铁头。 3、焊接注意事项： （1）、在使用电烙铁前要对烙铁进行休 整 ，打 磨上锡。 （2）、确 保所 焊接的金属导线表面无污 垢 和绝 缘 层 。 （3）对于 有绝 缘 层 的导线，其 加工分 为剪 裁 ，剥 头，捻 头，搪 锡，清 洗 和印 标 记 等 工序 。 （4）、针 对不同 材 料选 择 不同 的助 焊剂 。 （5）、焊接时间 应控 制 在 3s 左 右 ，长则 对板材 有损害 ，时间 短会 造 成 虚 焊。 基础电子工艺实习报告 3 （6）、使用烙铁要注意被点击和烫伤，烙铁应放置在散热架上。 4、焊接时使用的工具： （1）电烙铁：常用电烙铁有内热式、恒温...
