碟型弹簧简介和选用尺寸标准

碟型弹簧简介和选用尺寸标准_第1页
1/9
碟型弹簧简介和选用尺寸标准_第2页
2/9
碟型弹簧简介和选用尺寸标准_第3页
3/9

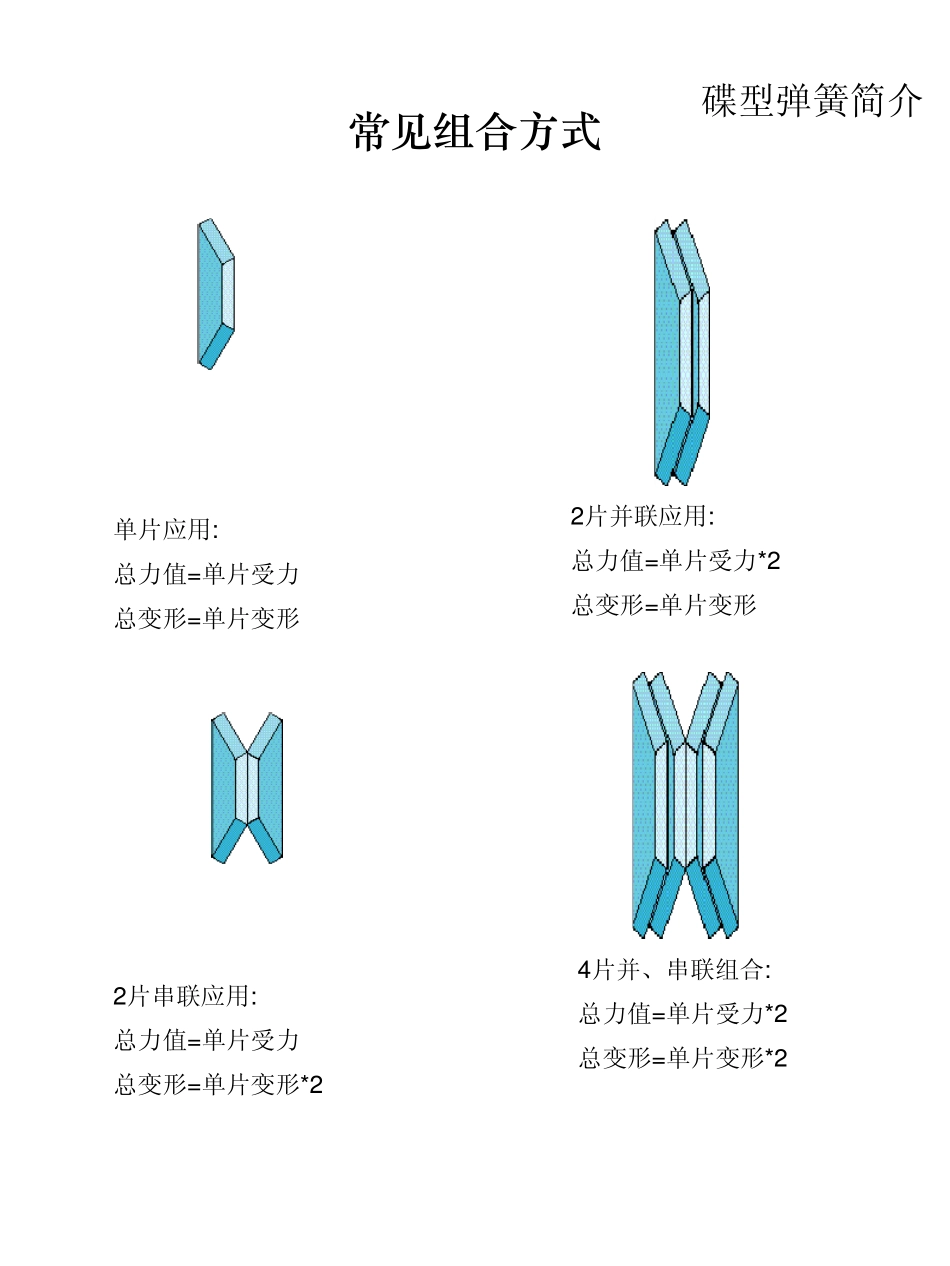

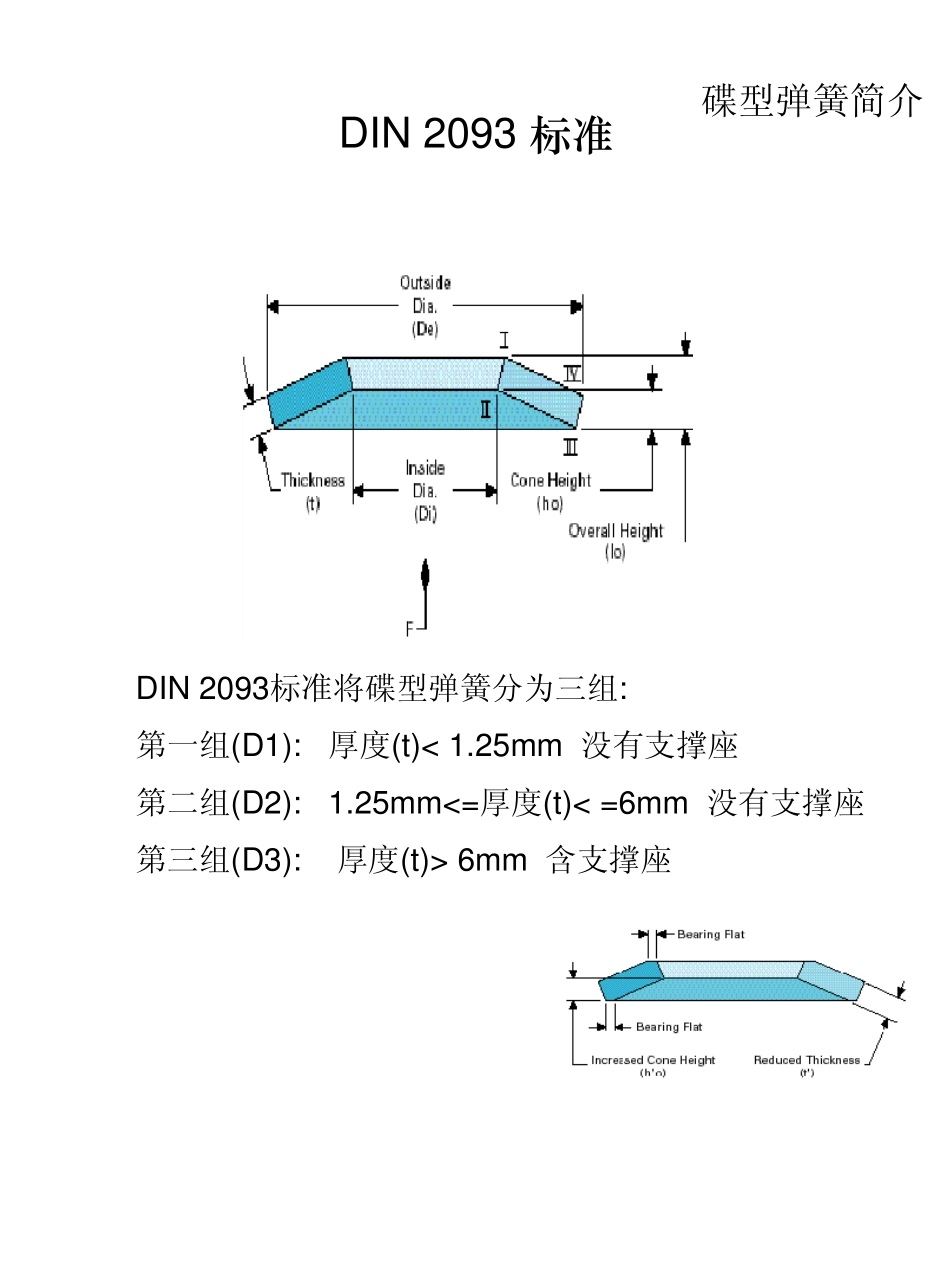

碟型弹簧简介简介•碟型弹簧是承受轴向负荷的碟状弹簧,可以单个使用,也可对合组合或叠合组合、复合组合成碟簧组使用,承受静负荷或变负荷。碟型弹簧简介常见组合方式单片应用:总力值= 单片受力总变形= 单片变形2片并联应用:总力值= 单片受力*2总变形= 单片变形2片串联应用:总力值= 单片受力总变形= 单片变形*24片并、串联组合:总力值= 单片受力*2总变形= 单片变形*2碟型弹簧简介DIN 2093 标准DIN 2093标准将碟型弹簧分为三组:第一组(D1): 厚度(t)< 1.25mm 没有支撑座第二组(D2): 1.25mm<=厚度(t)< =6mm 没有支撑座第三组(D3): 厚度(t)> 6mm 含支撑座碟型弹簧简介标准对照DIN 2093 and GB 1972 :- All requirements are identical except Raw Material and Load Tolerances除原材料和力值要求不同外, 其它技术要求均一致. DIN 2093 prefers Narrow Tolerances in Load requirements.DIN 2093 对力值公差的要求更加严格.DIN 2093 prefers to use Alloy Carbon Steel (50CrV4) instead of Plain Carbon steel (60Si2Mn or C-80)DIN 2093 首选合金钢(50CrV4), 而国标采用渗碳钢(60SiMn 或C-80)碟型弹簧简介合 金 钢 比 普 通 碳 素 钢 拥 有 更 高 的 质 量 , 原 因 是 加 入 的 Cr元 素和 V元 素 :Cr可 增 加 材 料 的 强 度 , 而 V可 提 供 更 好 的 晶 相 结 构 .细 密 的 晶 相 结 构 比 粗 糙 的 晶 相 结 构 使 合 金 钢 拥 有 更 好 的 韧 性 .由 于 更 好 的 晶 相 结 构 , 合 金 钢 在 热 处 理 后 能 够 得 到 更 好 的 性能 ,比 如 , 一 致 的 硬 度 .合 金 元 素 ,例 如 V, 的 存 在 ,使 材 料 拥 有 更 稳 定 的 微 观 结 构 .球 面 退 火 结 构 增 加 了 材 料 的 延 展 性 , 以 便 于 冷 成 型 加 工 .50CrV4 更 容 易 成 型 、 冲 压 或 裁 减 和 热 处 理 , 因 此 更 适 合 制作 碟 形 弹 簧 .合金钢(50CrV4)想对于碳钢(60Si2Mn或C-80)优势:-碟型弹簧简介碟型弹簧简介碟型弹簧简介碟型弹簧简介
