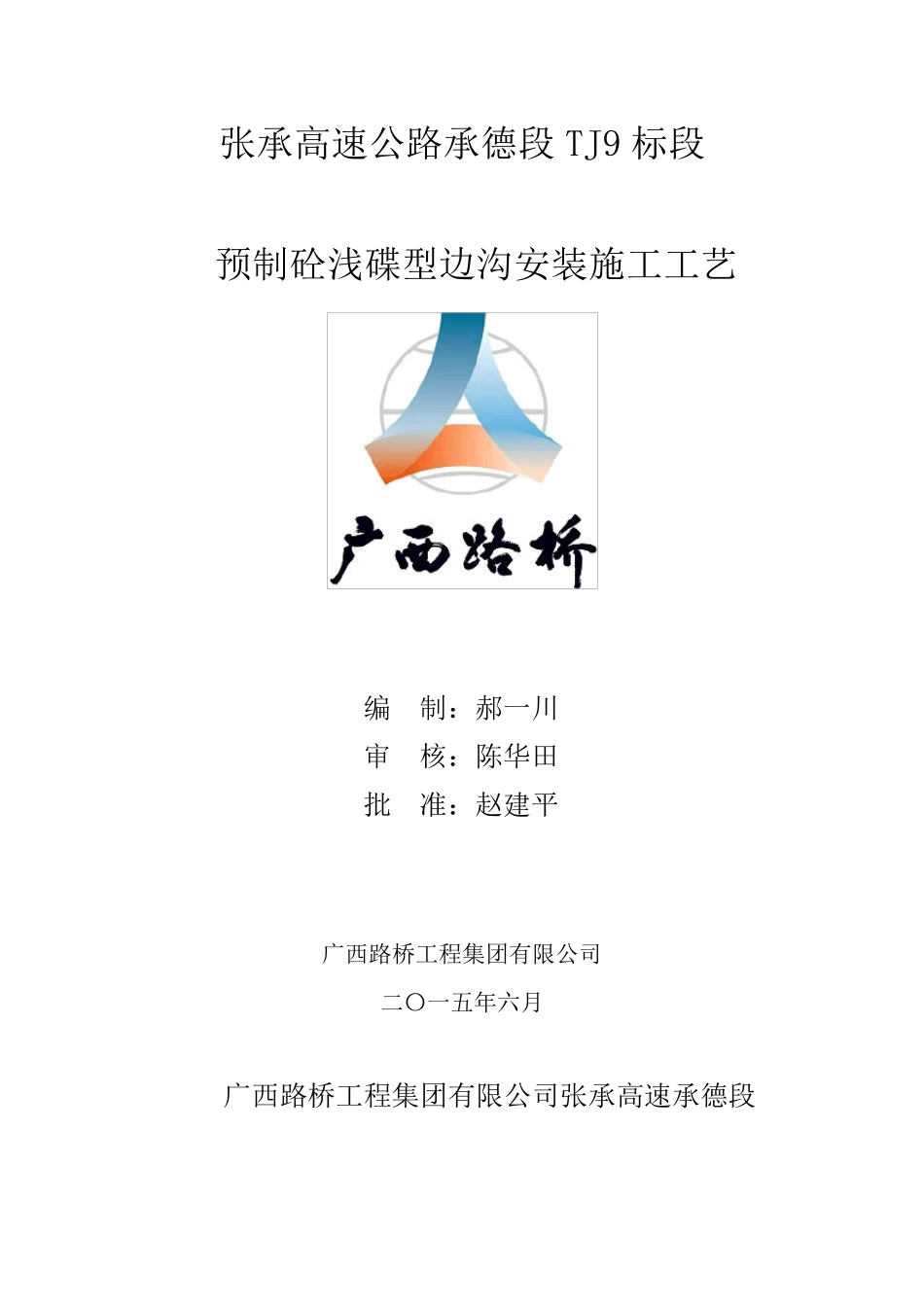

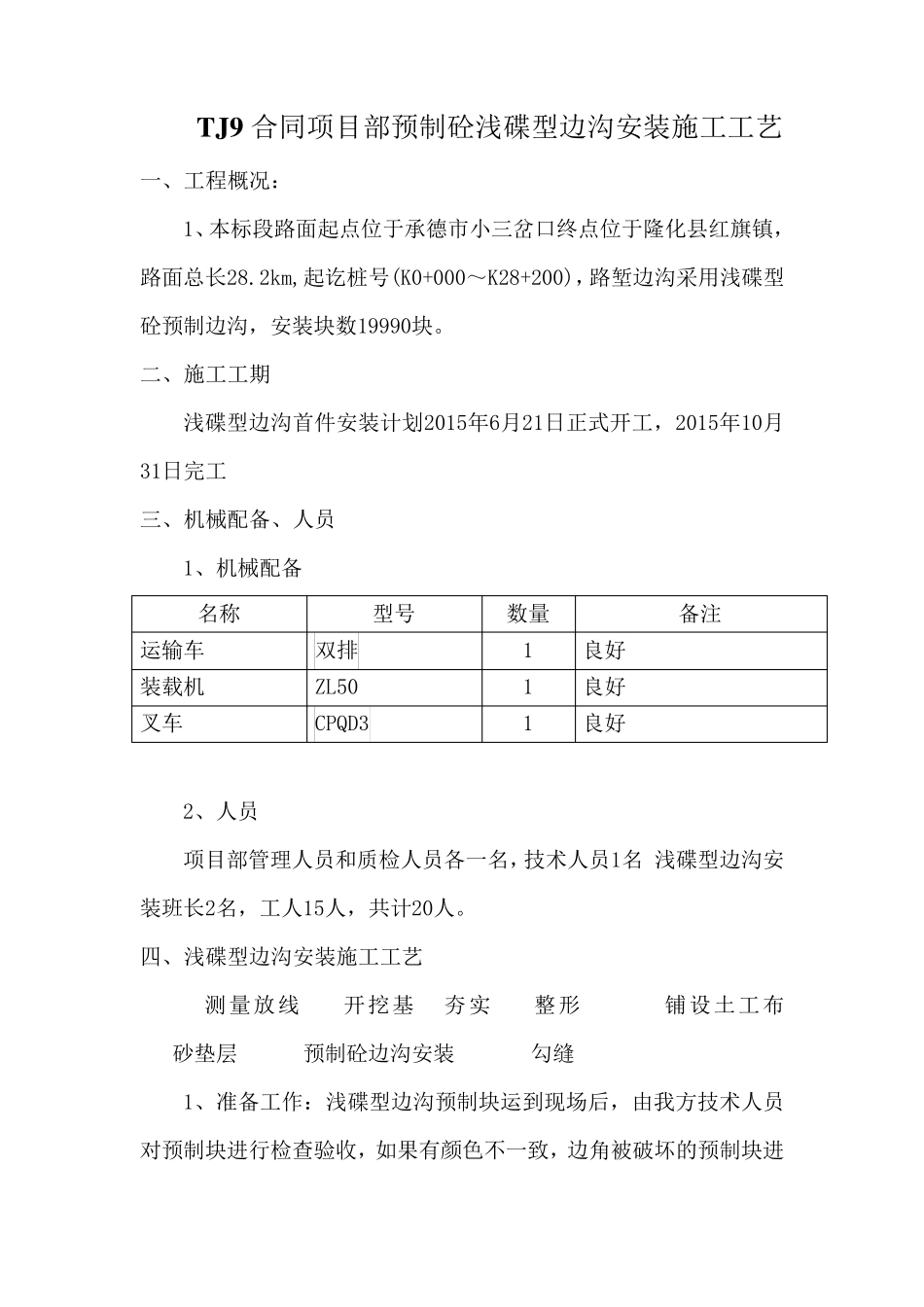

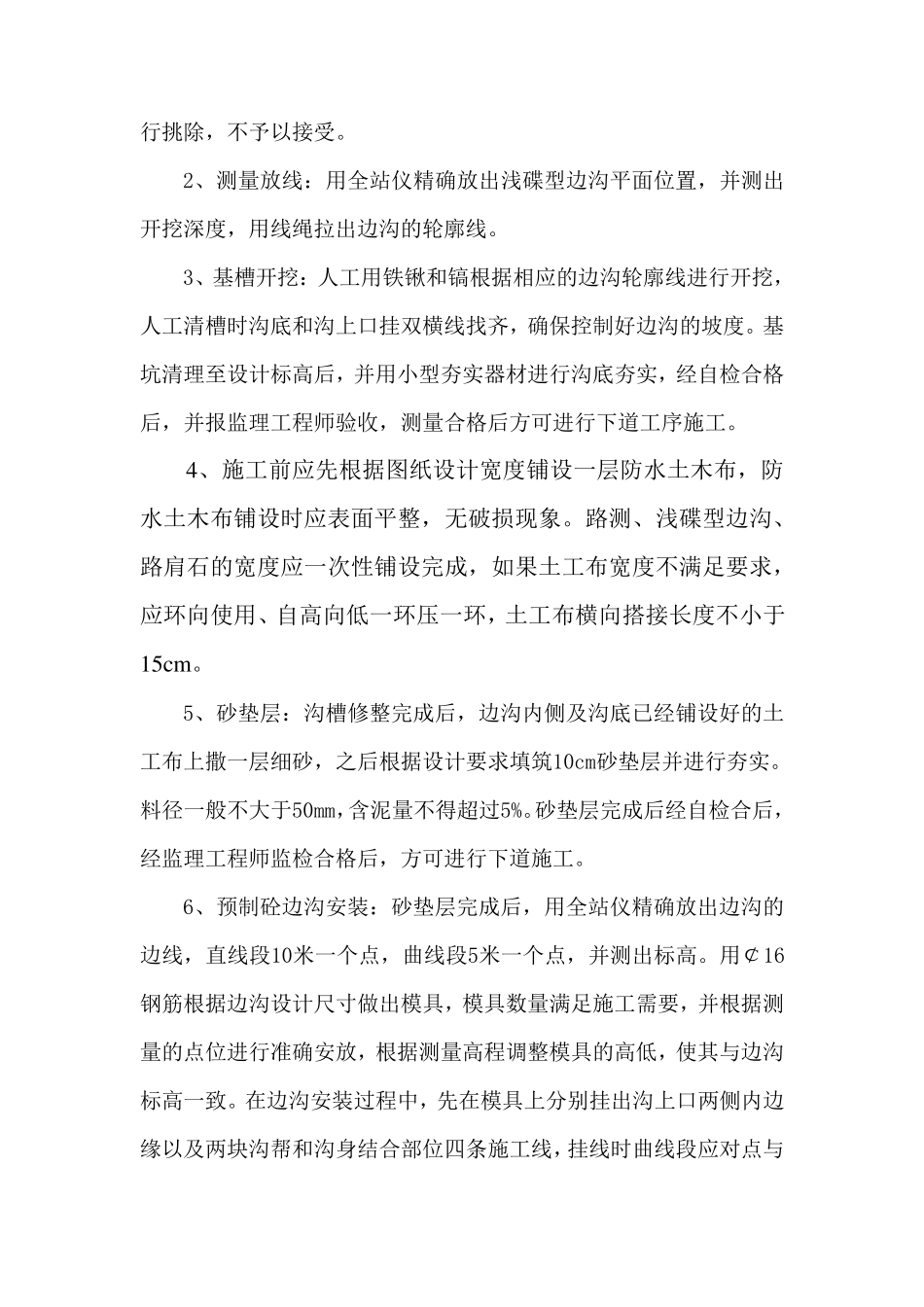

张承高速公路承德段TJ9 标段 预制砼浅碟型边沟安装施工工艺 编 制：郝一川 审 核：陈华田 批 准：赵建平 广西路桥工程集团有限公司 二〇一五年六月 广西路桥工程集团有限公司张承高速承德段 T J9 合同项目部预制砼浅碟型边沟安装施工工艺 一、工程概况： 1、本标段路面起点位于承德市小三岔口终点位于隆化县红旗镇，路面总长28.2km,起讫桩号(K0+000～K28+200)，路堑边沟采用浅碟型砼预制边沟，安装块数19990块。 二、施工工期 浅碟型边沟首件安装计划2015年6月21日正式开工，2015年10月31日完工 三、机械配备、人员 1、机械配备 名称 型号 数量 备注 运输车 双排 1 良好 装载机 ZL50 1 良好 叉车 CPQD3 1 良好 2、人员 项目部管理人员和质检人员各一名，技术人员1名 浅碟型边沟安装班长2名，工人15人，共计20人。 四、浅碟型边沟安装施工工艺 测量放线 开挖基 夯实 整形 铺设土工布 砂垫层 预制砼边沟安装 勾缝 1、准备工作：浅碟型边沟预制块运到现场后，由我方技术人员对预制块进行检查验收，如果有颜色不一致，边角被破坏的预制块进 行挑除，不予以接受。 2、测量放线：用全站仪精确放出浅碟型边沟平面位置，并测出开挖深度，用线绳拉出边沟的轮廓线。 3、基槽开挖：人工用铁锹和镐根据相应的边沟轮廓线进行开挖，人工清槽时沟底和沟上口挂双横线找齐，确保控制好边沟的坡度。基坑清理至设计标高后，并用小型夯实器材进行沟底夯实，经自检合格后，并报监理工程师验收，测量合格后方可进行下道工序施工。 4、施工前应先根据图纸设计宽度铺设一层防水土木布，防水土木布铺设时应表面平整，无破损现象。路测、浅碟型边沟、路肩石的宽度应一次性铺设完成，如果土工布宽度不满足要求，应环向使用、自高向低一环压一环，土工布横向搭接长度不小于15cm 。 5、砂垫层：沟槽修整完成后，边沟内侧及沟底已经铺设好的土工布上撒一层细砂，之后根据设计要求填筑10cm砂垫层并进行夯实。料径一般不大于50mm，含泥量不得超 过 5%。砂垫层完成后经自检合后，经监理工程师监检合格后，方可进行下道施工。 6、预 制砼 边沟安 装 ：砂垫层完成后，用全站仪精确放出边沟的边线，直 线段 10米 一个 点 ，曲 线段 5米 一个 点 ，并测出标高。用￠ 16钢 筋 根据边沟设计尺 寸 做 出模 具 ，模 具 数 量满足施工需 要，并根据测量的点 位进行准 确安 放，根据测量高程调 整模...
