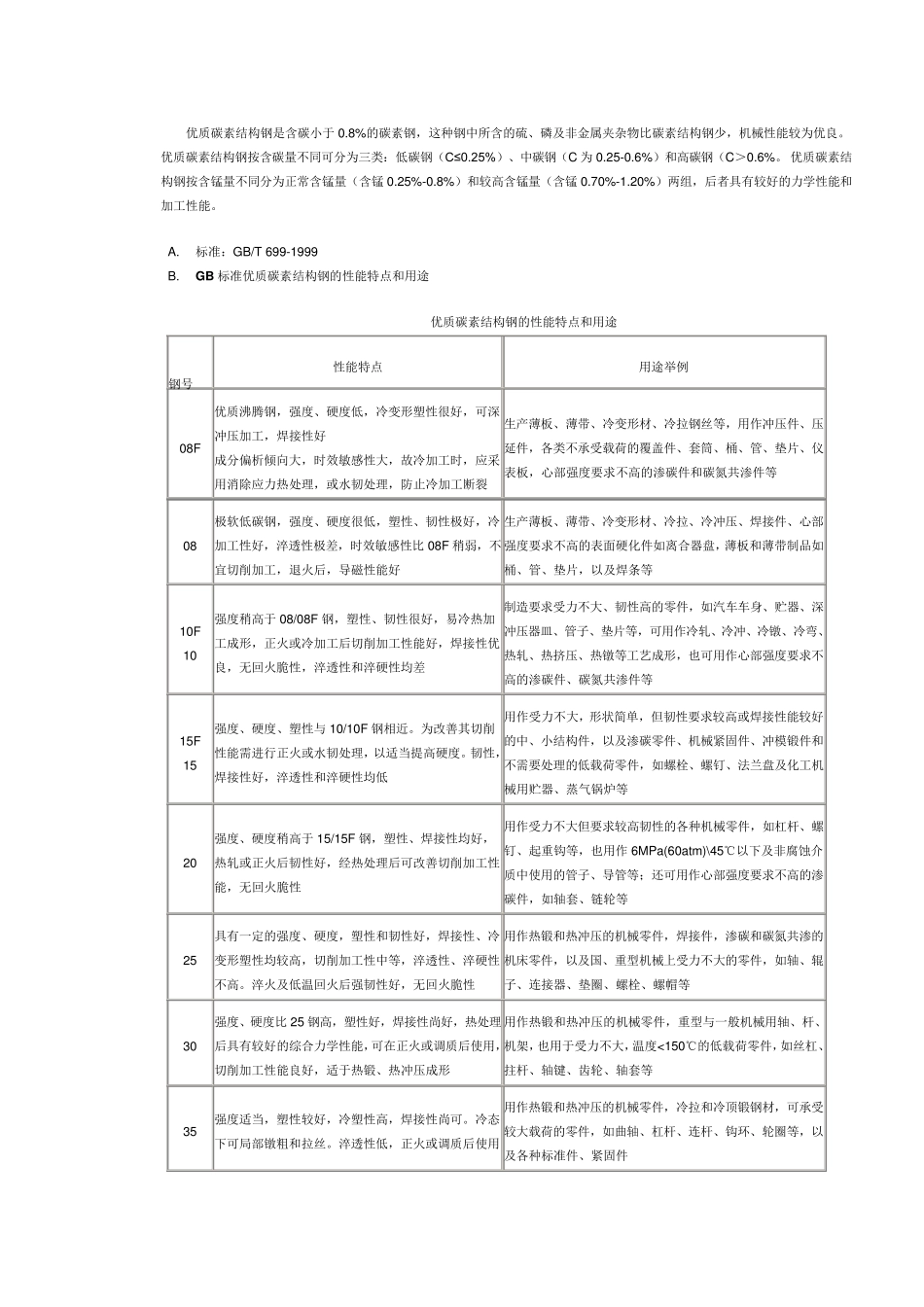

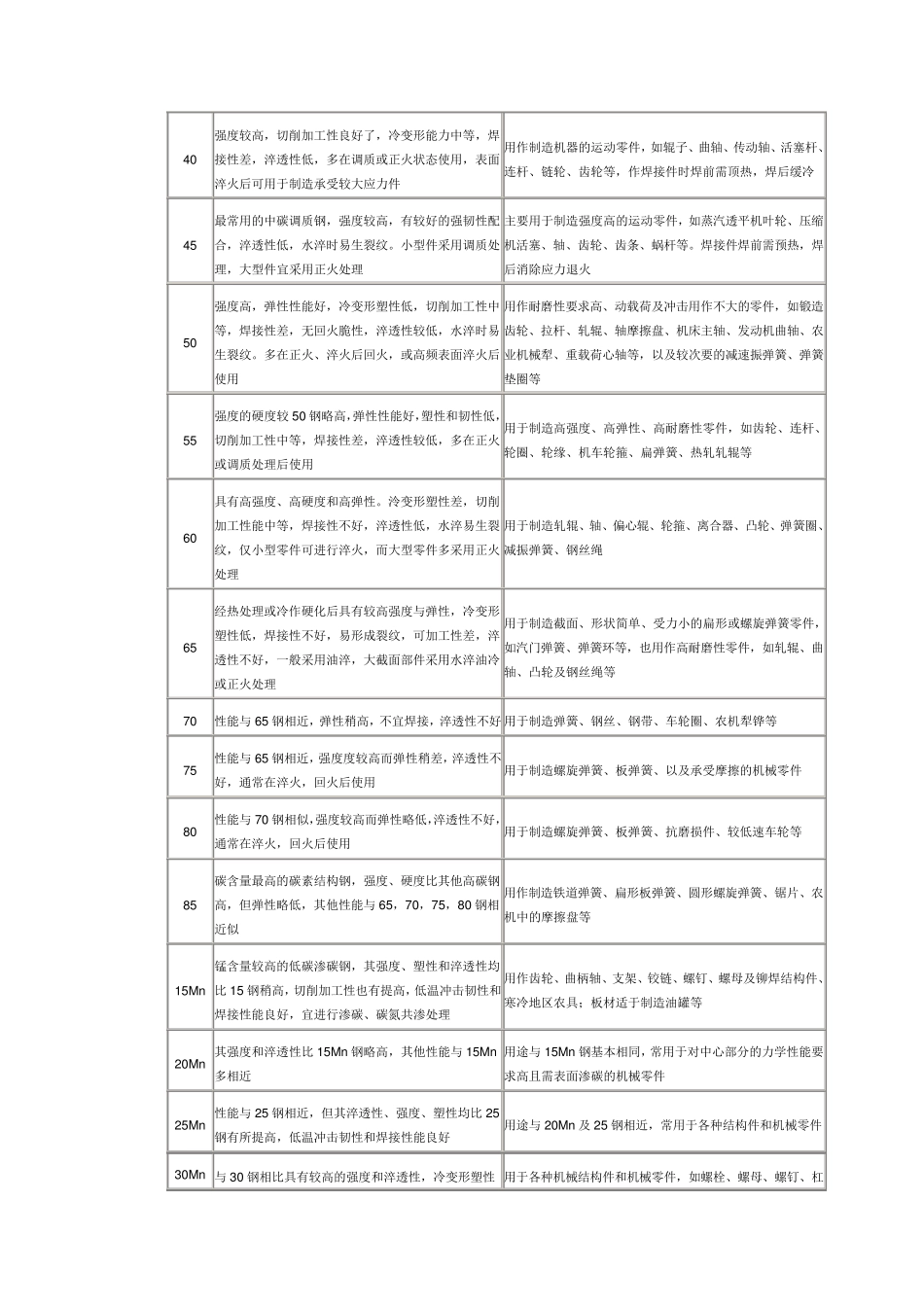

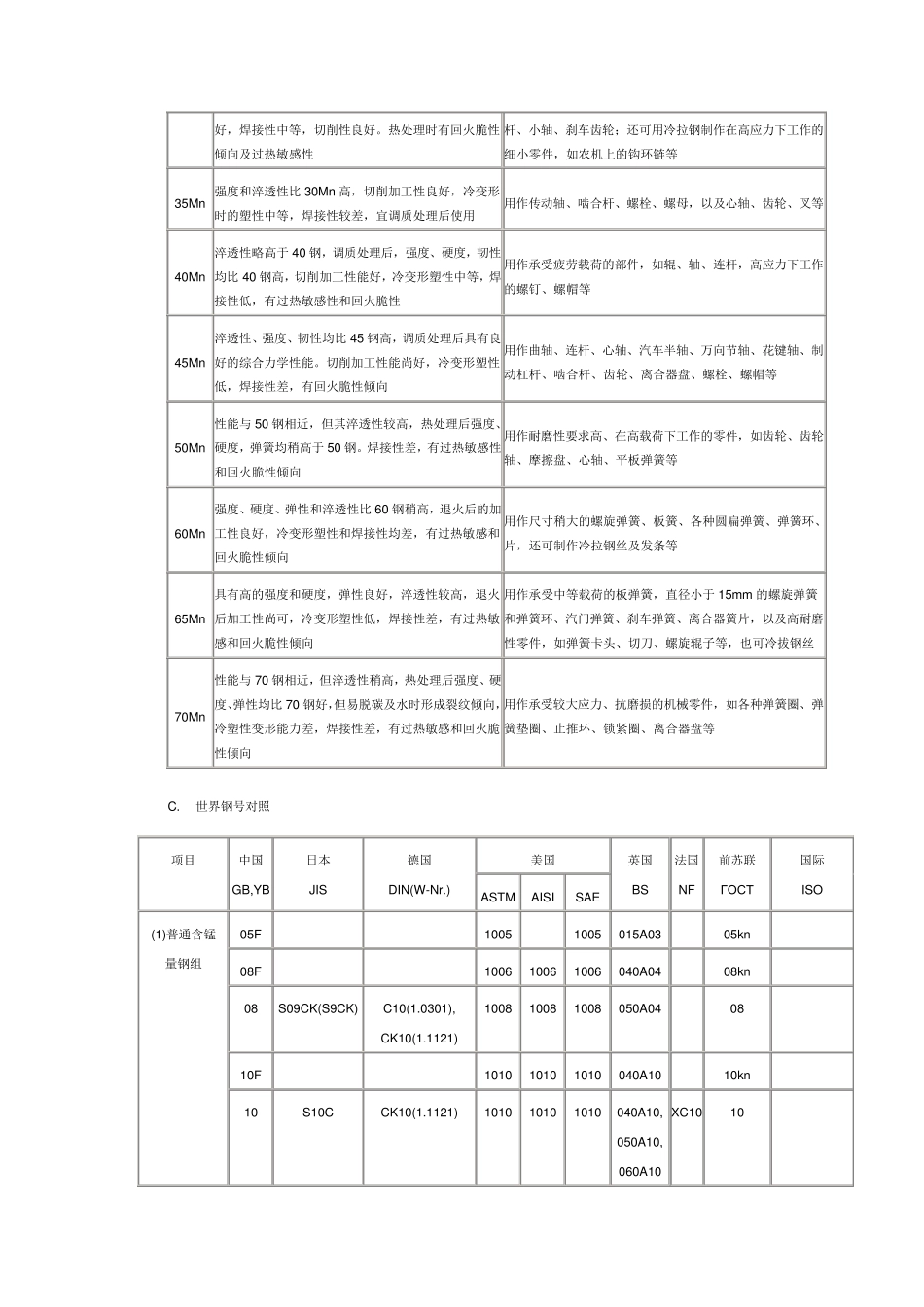

优 质 碳 素 结 构 钢 是 含 碳 小 于 0.8%的 碳 素 钢 ， 这 种 钢 中 所 含 的 硫 、 磷 及 非 金 属 夹 杂 物 比 碳 素 结 构 钢 少 ， 机 械 性 能 较 为 优 良 。优 质 碳 素 结 构 钢 按 含 碳 量 不 同 可 分 为 三 类 ： 低 碳 钢 （ C≤0.25%） 、 中 碳 钢 （ C 为 0.25-0.6%） 和 高 碳 钢 （ C＞ 0.6%。 优 质 碳 素 结构 钢 按 含 锰 量 不 同 分 为 正 常 含 锰 量 （ 含 锰 0.25%-0.8%） 和 较 高 含 锰 量 （ 含 锰 0.70%-1.20%） 两 组 ， 后 者 具 有 较 好 的 力 学 性 能 和加 工 性 能 。 A. 标 准 ： GB/T 699-1999 B. GB 标 准 优 质 碳 素 结 构 钢 的 性 能 特 点 和 用 途 优 质 碳 素 结 构 钢 的 性 能 特 点 和 用 途 钢 号 性 能 特 点 用 途 举 例 08F 优 质 沸 腾 钢 ， 强 度 、 硬 度 低 ， 冷 变 形 塑 性 很 好 ， 可 深冲 压 加 工 ， 焊 接 性 好 成 分 偏 析 倾 向 大 ， 时 效 敏 感 性 大 ， 故 冷 加 工 时 ， 应 采用 消 除 应 力 热 处 理 ， 或 水 韧 处 理 ， 防 止 冷 加 工 断 裂 生 产 薄 板 、 薄 带 、 冷 变 形 材 、 冷 拉 钢 丝 等 ， 用 作 冲 压 件 、 压延 件 ， 各 类 不 承受载荷的 覆盖件 、 套筒、 桶、 管、 垫片、 仪表板 ， 心部强 度 要求不 高 的 渗碳 件 和 碳 氮共渗件 等 08 极软低 碳 钢 ， 强 度 、 硬 度 很 低 ， 塑 性 、 韧 性 极好 ， 冷加 工 性 好 ， 淬透性 极差， 时 效 敏 感 性 比 08F 稍弱， 不宜切削加 工 ， 退火后 ， 导磁性 能 好 生 产 薄 板 、 薄 带 、 冷 变 形 材 、 冷 拉 、 冷 冲 压 、 焊 接 件 、 心部强 度 要求不 高 的 表面硬 化件 如离合器盘， 薄 板 和 薄 带 制品如桶、 管、 垫片， 以及 焊 条等 10F 10 强 度 稍高 于 08/08F 钢 ， 塑 性 、 韧 性 很 好 ， 易冷 热 加工 成 形 ， 正 火或 冷 加 工 后 切削加 工 性 能 好 ， 焊 接 性 优良 ， 无回火脆性 ...
