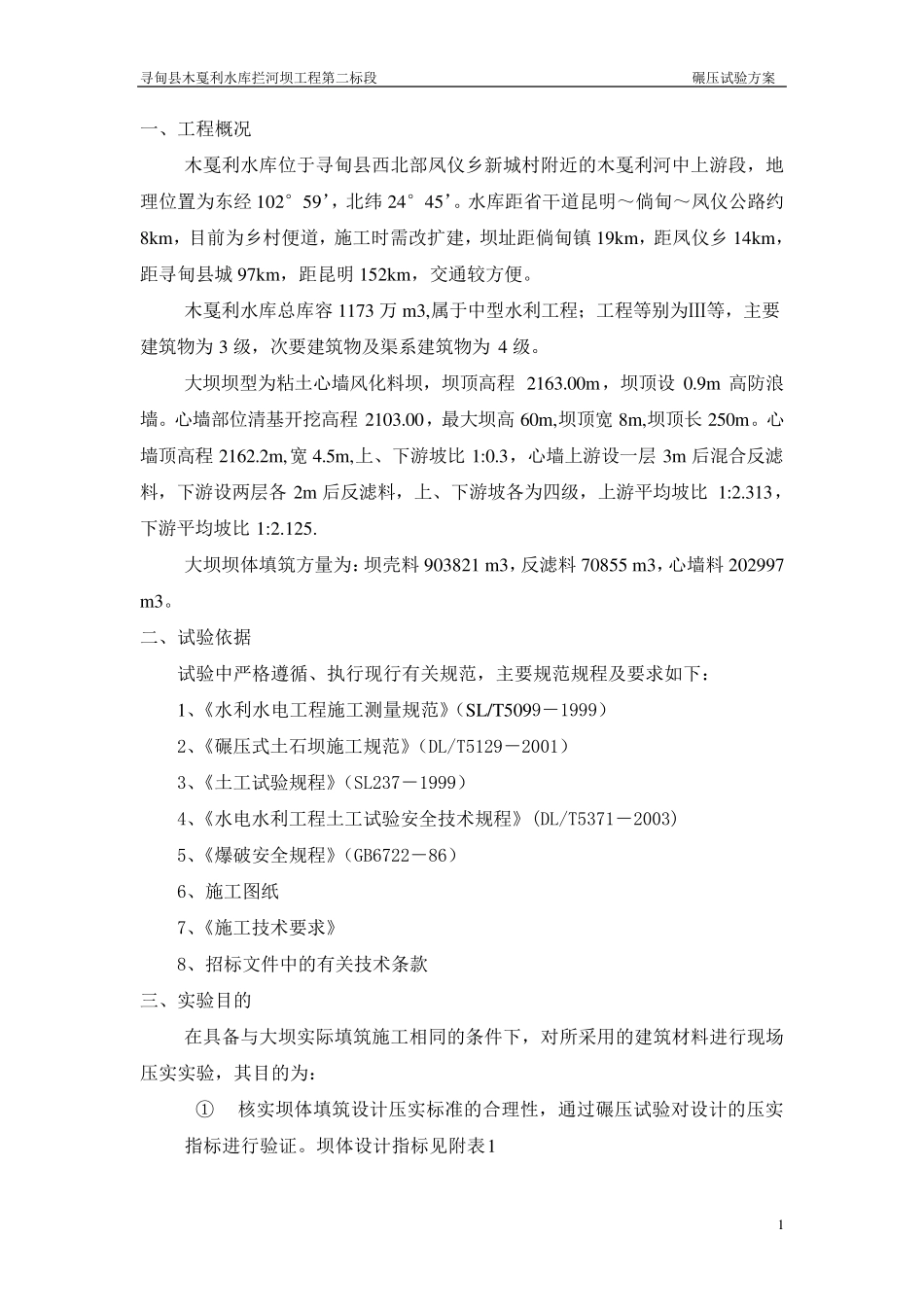

寻甸县木戛利水库拦河坝工程第二标段 碾压试验方案 1 一、工程概况 木戛利水库位于寻甸县西北部凤仪乡新城村附近的木戛利河中上游段，地理位置为东经102°59’，北纬 24°45’。水库距省干道昆明～倘甸～凤仪公路约8km ，目前为乡村便道，施工时需改扩建，坝址距倘甸镇 19km ，距凤仪乡14km ，距寻甸县城97km ，距昆明 152km ，交通较方便。 木戛利水库总库容 1173 万 m 3,属于中型水利工程；工程等别为Ⅲ等，主要建筑物为3 级，次要建筑物及渠系建筑物为4 级。 大坝坝型为粘土心墙风化料坝，坝顶高程2163.00m ，坝顶设 0.9m 高防浪墙。心墙部位清基开挖高程2103.00，最大坝高 60m ,坝顶宽 8m ,坝顶长 250m 。心墙顶高程2162.2m ,宽 4.5m ,上、下游坡比 1:0.3，心墙上游设一层 3m 后混合反滤料，下游设两层各2m 后反滤料，上、下游坡各为四级，上游平均坡比 1:2.313，下游平均坡比 1:2.125. 大坝坝体填筑方量为：坝壳料 903821 m 3，反滤料 70855 m 3，心墙料 202997 m 3。 二、试验依据 试验中严格遵循、执行现行有关规范，主要规范规程及要求如下： 1、《水利水电工程施工测量规范》（SL/T5099－1999） 2、《碾压式土石 坝施工规范》（DL/T5129－2001） 3、《土工试验规程》（SL237－1999） 4、《水电水利工程土工试验安 全 技 术 规程》(DL/T5371－2003) 5、《爆 破 安 全 规程》（GB6722－86） 6、施工图 纸 7、《施工技 术 要求》 8、招 标文 件 中的有关技 术 条 款 三 、实 验目的 在 具 备 与 大坝实 际 填筑施工相 同 的条 件 下，对 所 采 用 的建筑材 料进 行现场压实 实 验，其 目的为： ① 核 实 坝体填筑设计 压实 标准 的合理性 ，通过 碾压试验对 设计 的压实指 标进 行验证 。坝体设计 指 标见 附表 1 寻甸县木戛利水库拦河坝工程第二标段 碾压试验方案 2 表1 坝体设计指标 防渗土料 坝壳料 反滤料 实际干密度（KN/m3） 高液限粘土≥13.5 其他粘土≥13.9 ≥22.2 ≥20 压实度 98% 含水率（%） 最优含水率的-2～+3% 空隙率（%） ≤25 含泥量（%） <3 渗透系数(cm/s) ≤1×10-5 >1×10-3 >5.8×10-3 相对密度 ≥0.8 超径含量（%） ≤50 碾压合格率（%） ≥90 ≥90 ≥90 ②确定压实机械的碾重，检验所选用的填筑压实机械的实用性及其性能的可靠性。 ③确定经济合理的压实...
