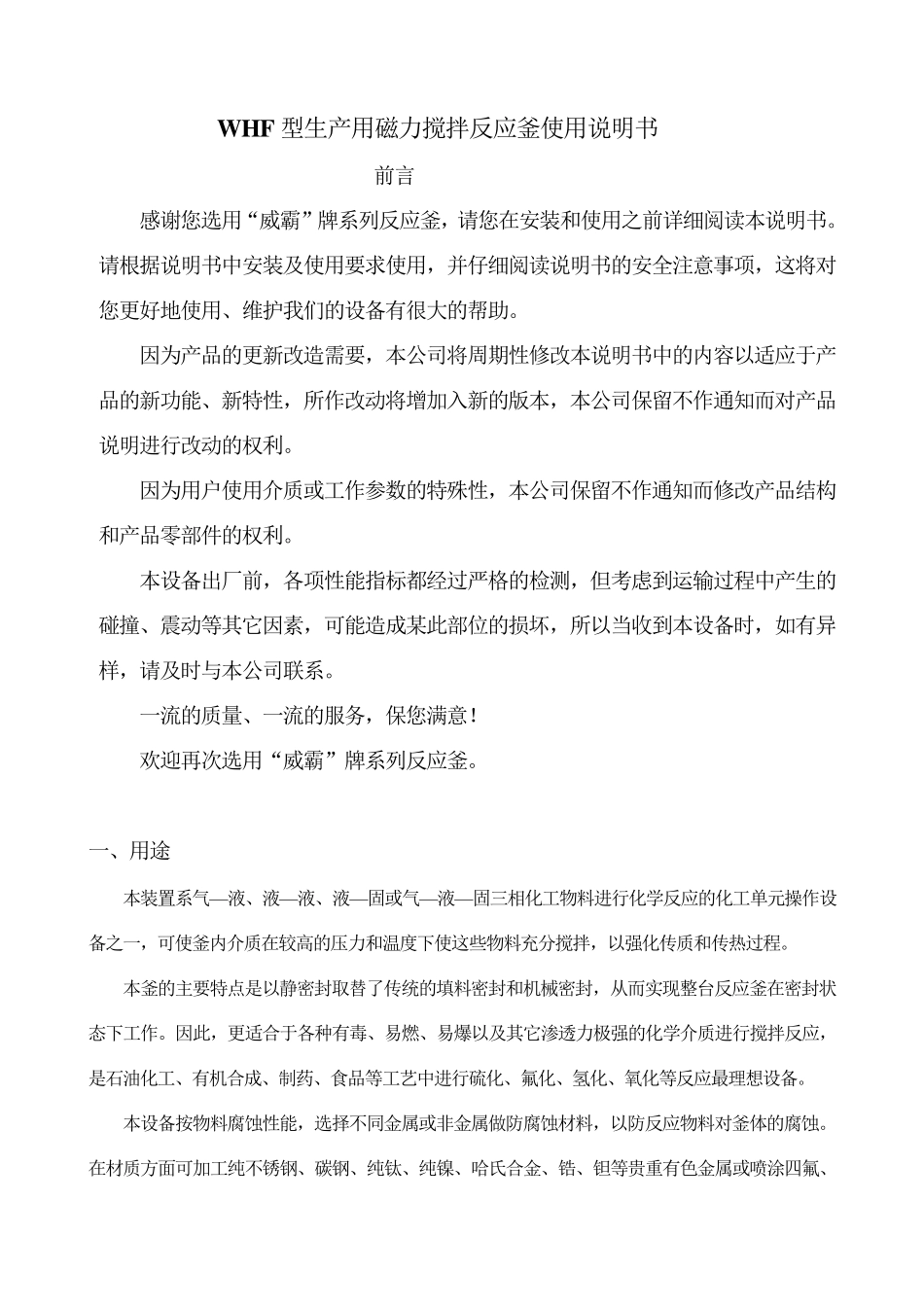

W HF 型生产用磁力搅拌反应釜使用说明书 前言 感谢您选用“威霸”牌系列反应釜，请您在安装和使用之前详细阅读本说明书。请根据说明书中安装及使用要求使用，并仔细阅读说明书的安全注意事项，这将对您更好地使用、维护我们的设备有很大的帮助。 因为产品的更新改造需要，本公司将周期性修改本说明书中的内容以适应于产品的新功能、新特性，所作改动将增加入新的版本，本公司保留不作通知而对产品说明进行改动的权利。 因为用户使用介质或工作参数的特殊性，本公司保留不作通知而修改产品结构和产品零部件的权利。 本设备出厂前，各项性能指标都经过严格的检测，但考虑到运输过程中产生的碰撞、震动等其它因素，可能造成某此部位的损坏，所以当收到本设备时，如有异样，请及时与本公司联系。 一流的质量、一流的服务，保您满意！ 欢迎再次选用“威霸”牌系列反应釜。 一、用途 本装置系气—液、液—液、液—固或气—液—固三相化工物料进行化学反应的化工单元操作设备之一，可使釜内介质在较高的压力和温度下使这些物料充分搅拌，以强化传质和传热过程。 本釜的主要特点是以静密封取替了传统的填料密封和机械密封，从而实现整台反应釜在密封状态下工作。因此，更适合于各种有毒、易燃、易爆以及其它渗透力极强的化学介质进行搅拌反应，是石油化工、有机合成、制药、食品等工艺中进行硫化、氟化、氢化、氧化等反应最理想设备。 本设备按物料腐蚀性能，选择不同金属或非金属做防腐蚀材料，以防反应物料对釜体的腐蚀。在材质方面可加工纯不锈钢、碳钢、纯钛、纯镍、哈氏合金、锆、钽等贵重有色金属或喷涂四氟、特氟隆等。 二、主要技术参数（供参考）： 操作容积 L 200 300 500 1000 2000 3000 5000 全容积 L 250 400 630 1350 2500 3800 5600 设计温度 ℃ -40~ 350 设计压力 Mpa 12 2.5~ 15 2.5~ 10 2.5~ 8.0 夹套 工作压力 Mpa 0.1~ 1.6 内径/内高 mm 600/910 600/1290 700/800 800/1100 1000/1390 1200/2400 1300/3050 1800/2500 盘管冷却、换热面积 ㎡ 0.8 1.0 1.2 2.7 4 5~ 8 搅拌转速 r/min 160、250、320 等 电机功率 KW 1.1/3 3 3/4 4/5.5/7.5 7.5/11 11/15 15/18 釜体重量 Kg ~ 1735 ~ 1815 ~ 3210 2900 4600 6240 7700 ~ 6700 ~ 10500 ~ 7500 三、结构简介 1、反应釜主要由釜体与釜盖两大部件组成：釜体用高强度的合金钢板或复合钢...
