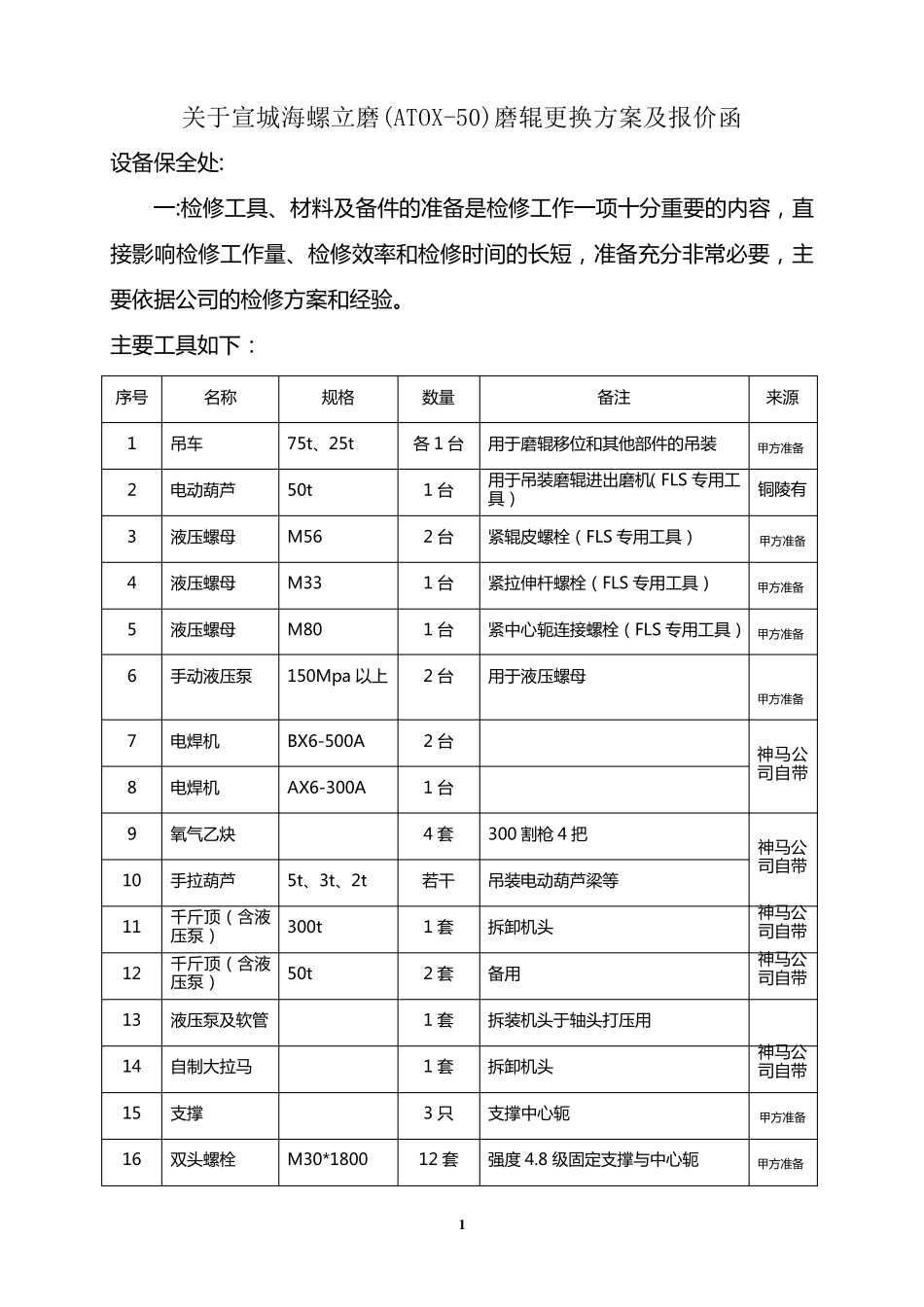

1 关于宣城海螺立磨(ATOX-50)磨辊更换方案及报价函 设 备 保 全 处 : 一 :检 修 工 具 、材料及备 件的准备 是检 修 工 作一 项十分重要的内容，直接影响检 修 工 作量、检 修 效率和检 修 时间的长短，准备 充分非常必要，主要依据公司的检 修 方案和经验。 主要工 具 如下： 序号 名称 规格 数量 备 注 来源 1 吊车 75t、25t 各 1 台 用于磨辊移位和其他部件的吊装 甲方准备 2 电动葫芦 50t 1 台 用于吊装磨辊进出磨机（FLS 专用工具 ） 铜陵有 3 液压螺母 M56 2 台 紧辊皮螺栓（FLS 专用工 具 ） 甲方准备 4 液压螺母 M33 1 台 紧拉伸杆螺栓（FLS 专用工 具 ） 甲方准备 5 液压螺母 M80 1 台 紧中心轭连接螺栓（FLS 专用工 具 ） 甲方准备 6 手动液压泵 150Mpa 以上 2 台 用于液压螺母 甲方准备 7 电焊机 BX6-500A 2 台 神马公司自带 8 电焊机 AX6-300A 1 台 9 氧气乙炔 4 套 300 割枪 4 把 神马公司自带 10 手拉葫芦 5t、3t、2t 若干 吊装电动葫芦梁等 11 千斤顶（含液压泵） 300t 1 套 拆卸机头 神马公司自带 12 千斤顶（含液压泵） 50t 2 套 备 用 神马公司自带 13 液压泵及软管 1 套 拆装机头于轴头打压用 14 自制大拉马 1 套 拆卸机头 神马公司自带 15 支撑 3 只 支撑中心轭 甲方准备 16 双头螺栓 M30*1800 12 套 强度 4.8 级固定支撑与中心轭 甲方准备 2 17 横 梁 3 套 固 定 中 心 轭 甲 方 准 备 18 常 用 工 具 磨 光 机 、直磨 机 、内六角板手等 甲 方 准 备 19 自制盘磨 工 具 1 件 盘电机 减速联轴节用 甲 方 准 备 甲 方 准 备 二.所需配件： 序号 备 件名称 规格型号或图号 数量 用 途 1 磨 辊总成 1 件 2 销轴 3.105929 3 根 机 头与扭矩杆 3 球面轴承 GE140ES 3 套 机 头与扭矩杆(备 用 ) 4 螺栓 M20*80 300 套 大磨 门和四个小门 5 螺栓 M24*120 10.9级 40 套 电动葫芦大梁 连接螺栓 6 螺栓 8.8 级 M24*110 10.9级 36 只 固 定 辊皮定 位销 7 密封圈 54.2*5.7 4 只 磨 辊与中 心 架 8 密封圈 415*6 1 只 磨 辊与中 心 架 9 密封圈 154.2*5.7 1 只 磨 辊与中 心 架 10 空气密封环 3.127736 1 套 机 头与磨 ...
