实验8 接触角法测定固体的表面润湿性 操作步骤

实验8 接触角法测定固体的表面润湿性 操作步骤_第1页
1/7
实验8 接触角法测定固体的表面润湿性 操作步骤_第2页
2/7
实验8 接触角法测定固体的表面润湿性 操作步骤_第3页
3/7

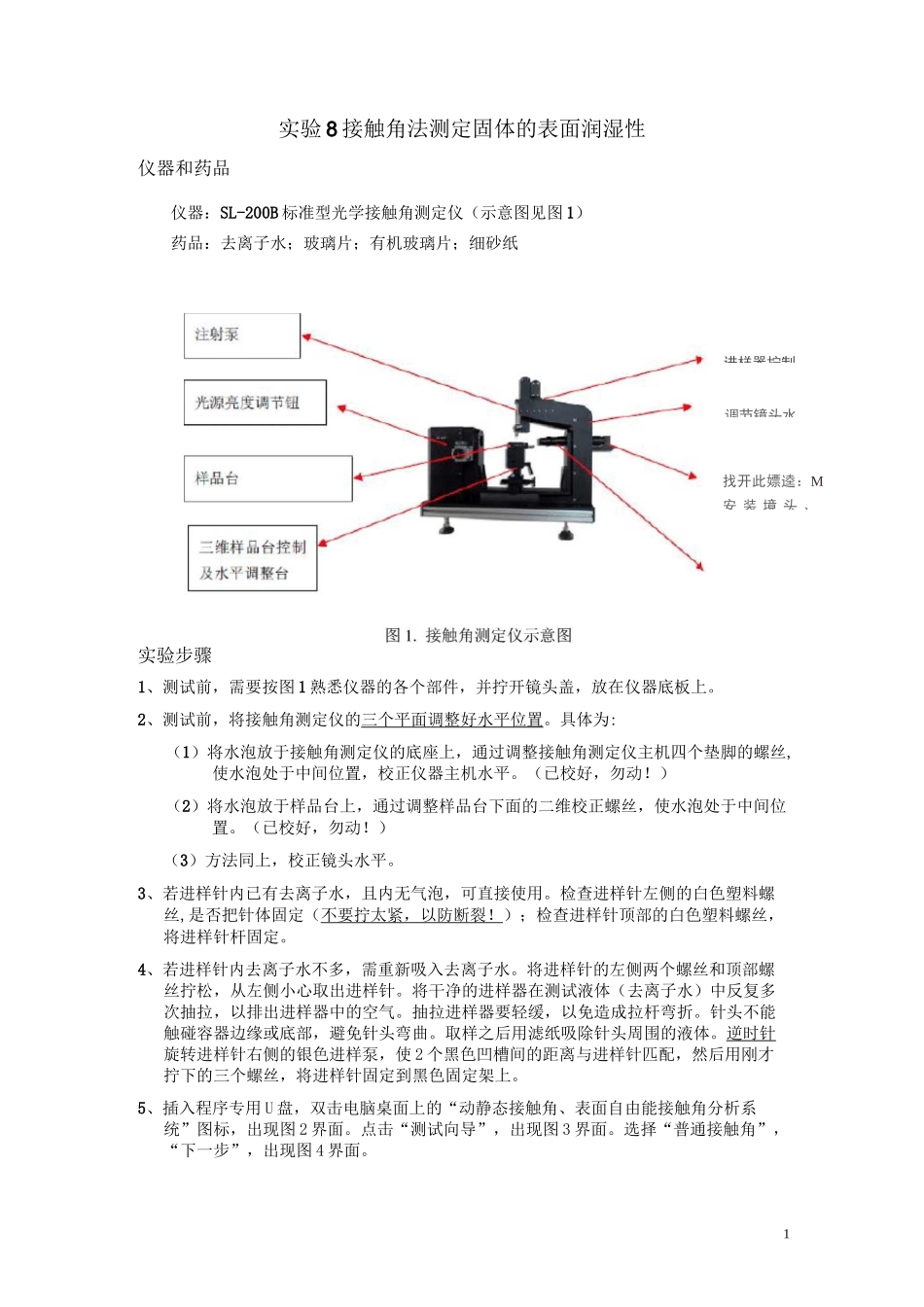

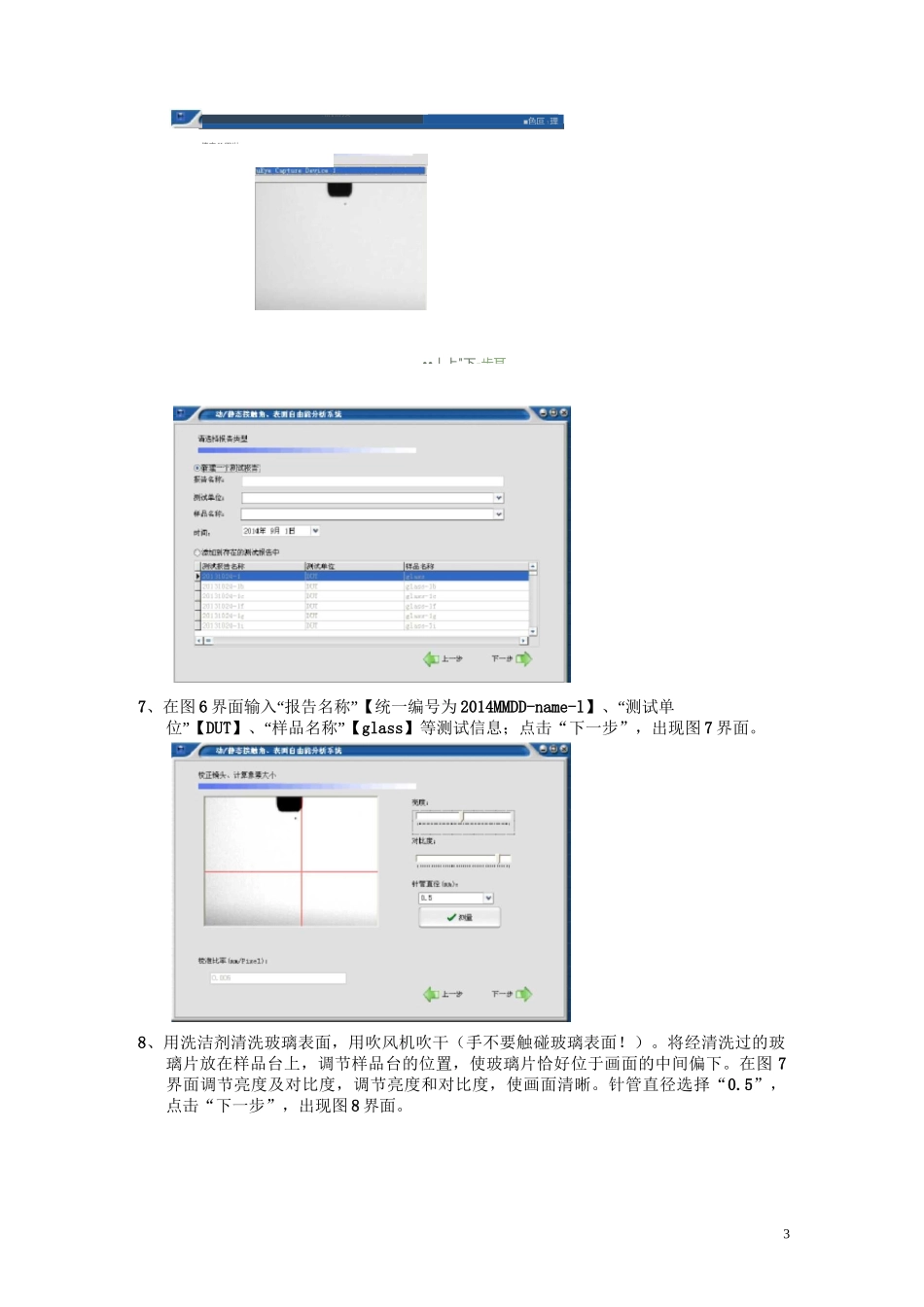

1实验 8 接触角法测定固体的表面润湿性仪器和药品仪器:SL-200B 标准型光学接触角测定仪(示意图见图 1)药品:去离子水;玻璃片;有机玻璃片;细砂纸实验步骤1、测试前,需要按图 1 熟悉仪器的各个部件,并拧开镜头盖,放在仪器底板上。2、测试前,将接触角测定仪的三个平面调整好水平位置。具体为:(1)将水泡放于接触角测定仪的底座上,通过调整接触角测定仪主机四个垫脚的螺丝,使水泡处于中间位置,校正仪器主机水平。(已校好,勿动!)(2)将水泡放于样品台上,通过调整样品台下面的二维校正螺丝,使水泡处于中间位置。(已校好,勿动!)(3)方法同上,校正镜头水平。3、若进样针内已有去离子水,且内无气泡,可直接使用。检查进样针左侧的白色塑料螺丝,是否把针体固定(不要拧太紧,以防断裂!);检查进样针顶部的白色塑料螺丝,将进样针杆固定。4、若进样针内去离子水不多,需重新吸入去离子水。将进样针的左侧两个螺丝和顶部螺丝拧松,从左侧小心取出进样针。将干净的进样器在测试液体(去离子水)中反复多次抽拉,以排出进样器中的空气。抽拉进样器要轻缓,以免造成拉杆弯折。针头不能触碰容器边缘或底部,避免针头弯曲。取样之后用滤纸吸除针头周围的液体。逆时针旋转进样针右侧的银色进样泵,使 2 个黑色凹槽间的距离与进样针匹配,然后用刚才拧下的三个螺丝,将进样针固定到黑色固定架上。5、插入程序专用 U 盘,双击电脑桌面上的“动静态接触角、表面自由能接触角分析系统”图标,出现图 2 界面。点击“测试向导”,出现图 3 界面。选择“普通接触角”,“下一步”,出现图 4 界面。找开此嫖逵:M安 装 境 头 、进样器拧制调节镜头水2下一涉_6、在图 4 界面中选择下拉菜单中的“uEyecapturedevice1”,并调节仪器主机左前方的“光源调节钮”,如果进样针位置适当,可观察到屏幕上针头的黑色影像(图 5)。点击“下一步”。出现图 6 界面。单 f 陰叢區魅.ffih 屣冋自曲甜师祗乖厲上一■色叵 1理37、在图 6 界面输入“报告名称”【统一编号为 2014MMDD-name-l】、“测试单位”【DUT】、“样品名称”【glass】等测试信息;点击“下一步”,出现图 7 界面。8、用洗洁剂清洗玻璃表面,用吹风机吹干(手不要触碰玻璃表面!)。将经清洗过的玻璃片放在样品台上,调节样品台的位置,使玻璃片恰好位于画面的中间偏下。在图 7界面调节亮度及对比度,调节亮度和对比度,使画面清晰。针管直径选择“0.5”...
