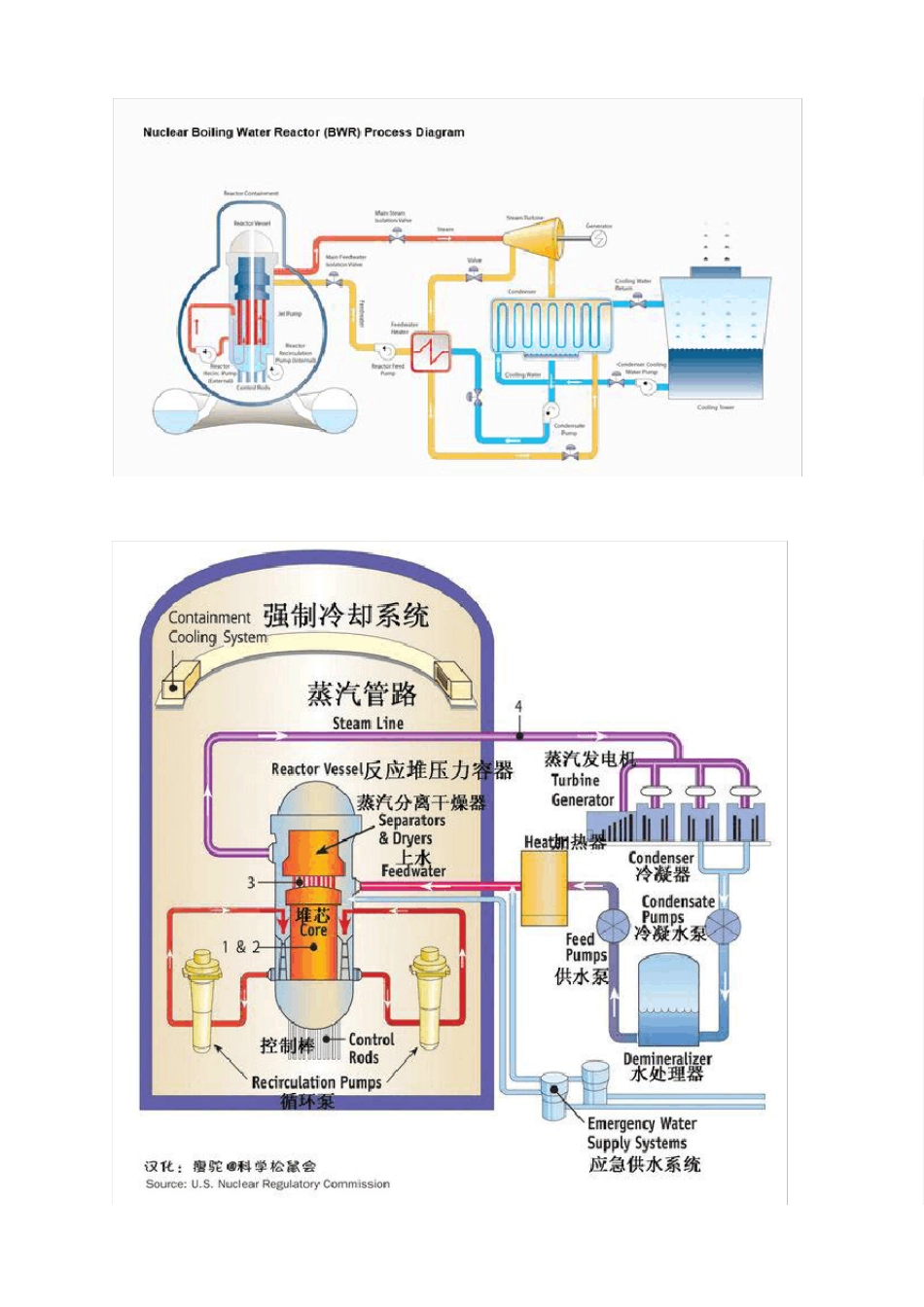

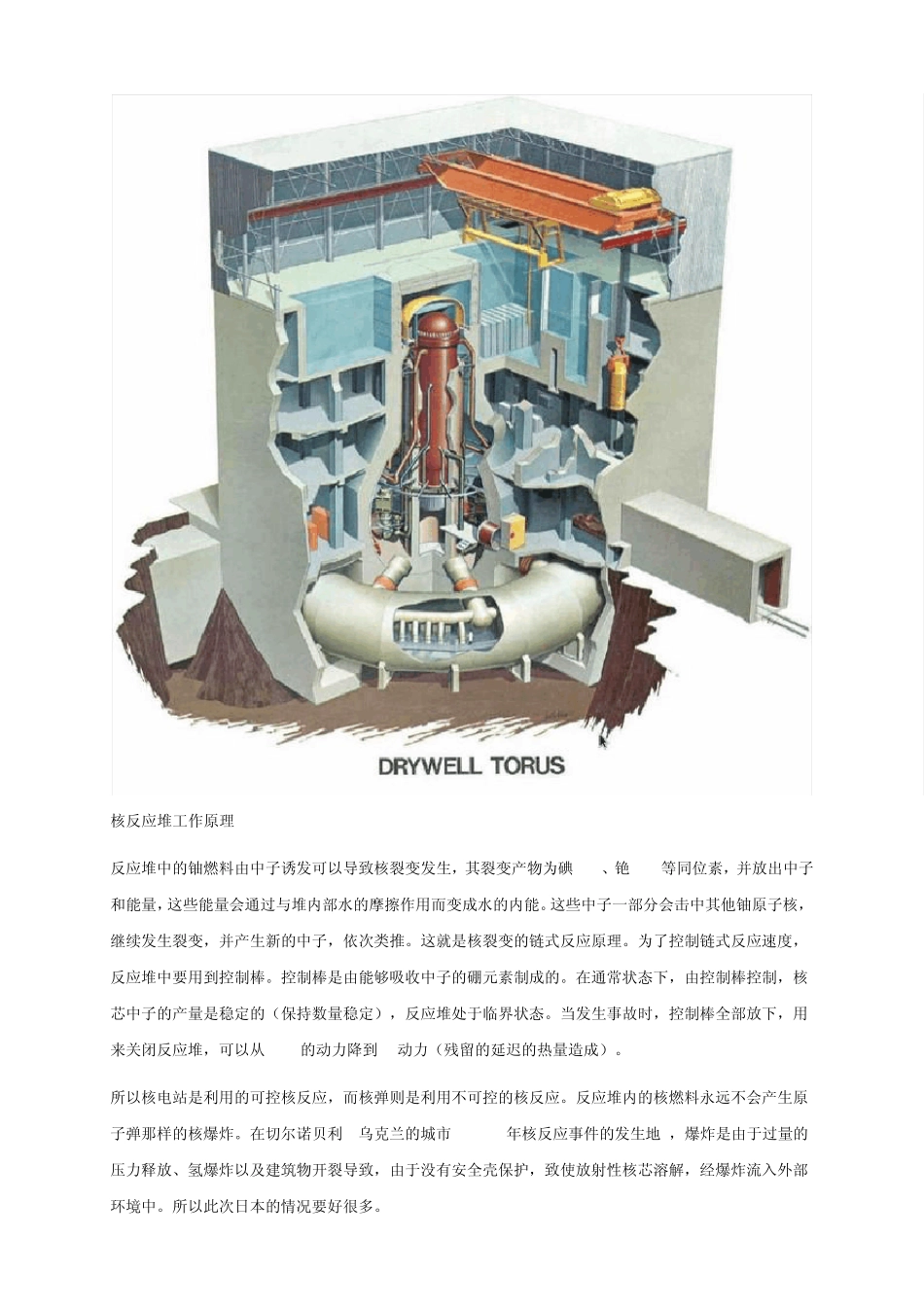

福岛核电站事故分析 感谢供稿:银河双子星(原子物理博士后、旅日留学生) 福岛核电站结构 福岛核电站属于沸水反应堆(简称BWR,Boiling Water Reactors)。BWR是通过沸水来发电的,用它的蒸汽推动涡轮实现发电。沸水反应堆以轻水(普通水H2O)作为冷却剂和中子慢化剂。反应堆冷却系统内压强保持在70个大气压。在这里,来自汽轮机的给水进入压力容器后,在280℃左右沸腾。汽水混合物经过堆芯上方的汽水分离器和蒸汽干燥器过滤掉液态水后直接送到汽轮机。离开汽轮机的蒸汽经过冷凝器凝结为液态水(给水)后,回流至反应堆,完成一个循环。可参考此网站。 堆中所用核燃料是铀的氧化物。其熔点很高,接近 2800 摄氏度。燃料被制成柱状(1cm高截面直径 1cm的小圆筒)。这些柱状物体被放入锆锡合金(一种锆合金)制成的长管中,它的熔点在1200摄氏度左右,并且被严格密封。这种长管被称为燃料棒,包裹核燃料的锆锡合金的这层叫做燃料包壳,包壳将放射燃料跟反应堆其他的组成分隔开。这些燃料棒然后被集装到一起,这样的几百个集装件共同形成反应堆的内核。内核被放置在一个巨大的压力容器中。压力容器由很厚的钢铁构成,可以在7MPa的压力下工作(大概是1000psi),它的设计涵盖了事故发生时产生高压的情况。然后压力容器以及水泵、冷却剂等一并封装在更结实的钢筋混凝土建筑中,这一层叫做安全壳,它高度密封,形成非常厚的屏障。在这个容器建筑的外围又浇灌了一层很厚的混凝土外壳,作为它的双重保障。这些都是为了防止核芯放射物质出现高温熔毁后出现泄漏。切尔诺贝利核电站发生的重大事故是因为没有这一层安全壳导致的。所有这些,再加上蒸气发电机等都建在一个更大的发应堆建筑内部,反应堆建筑是整个核能源厂的外壳性建筑,以便保持厂内恒温,不受外界气候变化影响。 总结一下,沸水式核电站由内到外的机构:放射性核燃料、锆合金包壳、钢铁压力容器、钢筋混凝土安全壳、外层建筑。看几张沸水反应堆的图吧 核反应堆工作原理 反应堆中的铀燃料由中子诱发可以导致核裂变发生,其裂变产物为碘131、铯 137等同位素,并放出中子和能量,这些能量会通过与堆内部水的摩擦作用而变成水的内能。这些中子一部分会击中其他铀原子核,继续发生裂变,并产生新的中子,依次类推。这就是核裂变的链式反应原理。为了控制链式反应速度,反应堆中要用到控制棒。控制棒是由能够吸收中子的硼元素制成的。在通常状态下,由控制棒控制,核芯中子的产量是稳定...
