离心泵技术要求

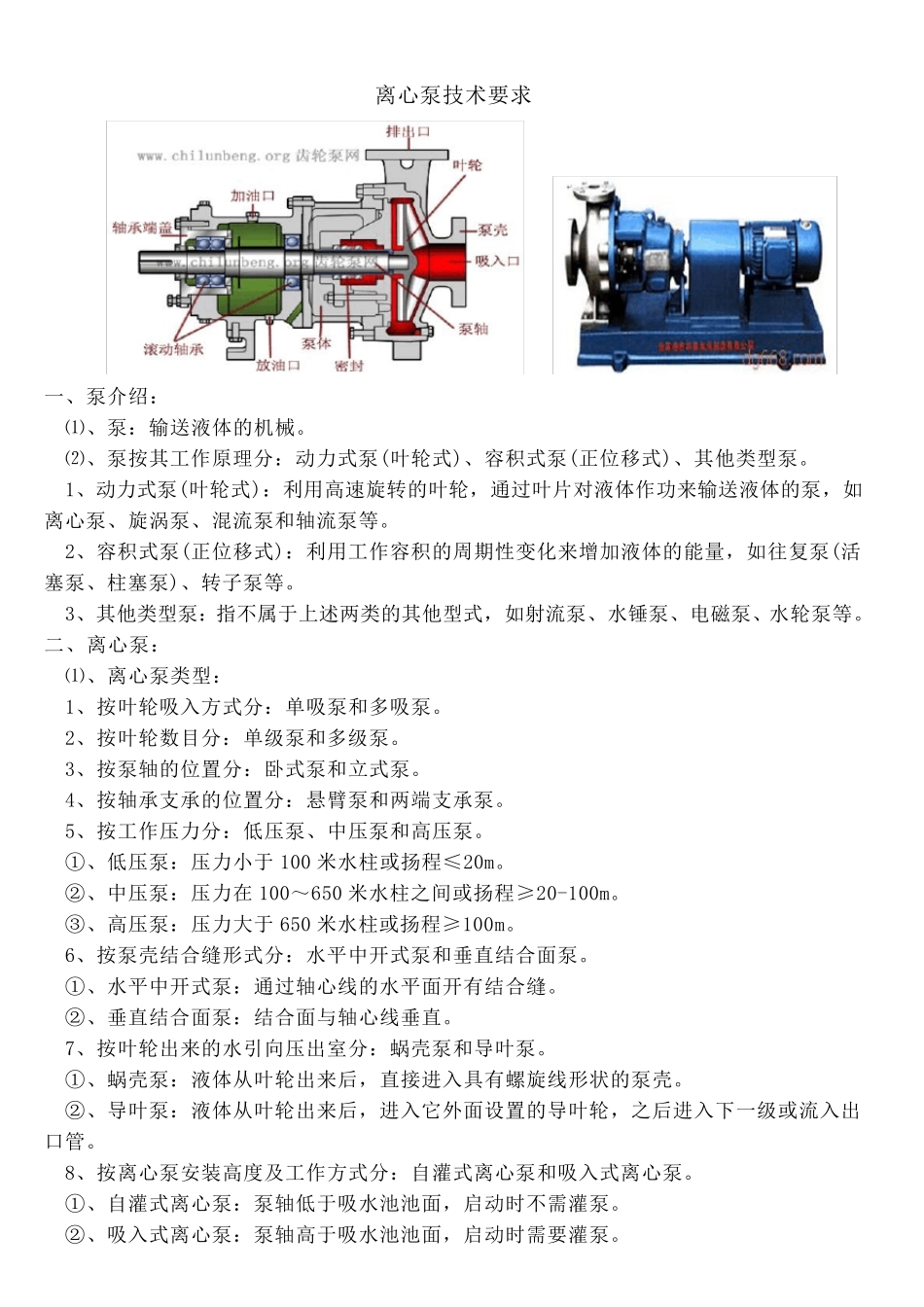

离心泵技术要求_第1页
1/22

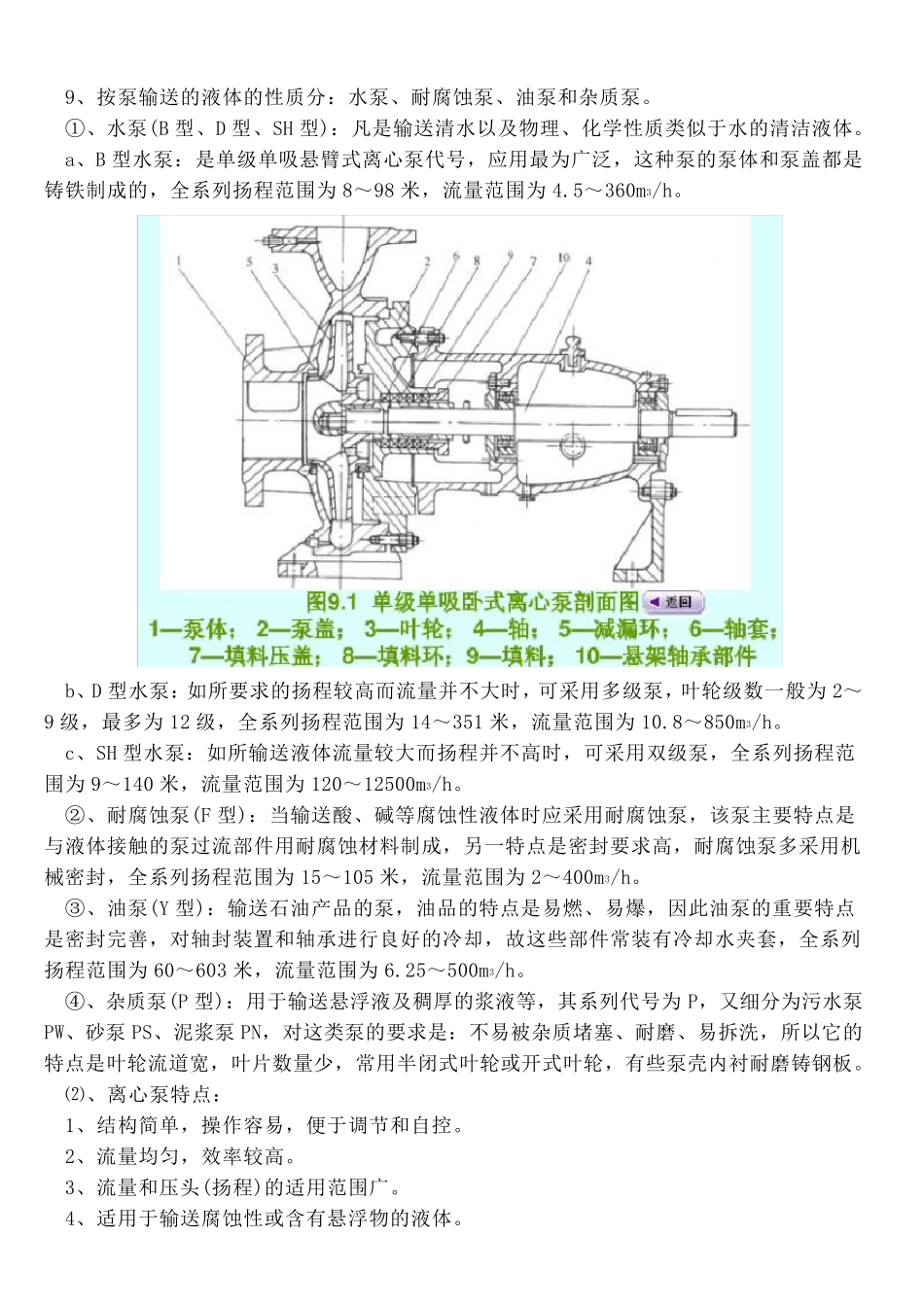

离心泵技术要求_第2页
2/22

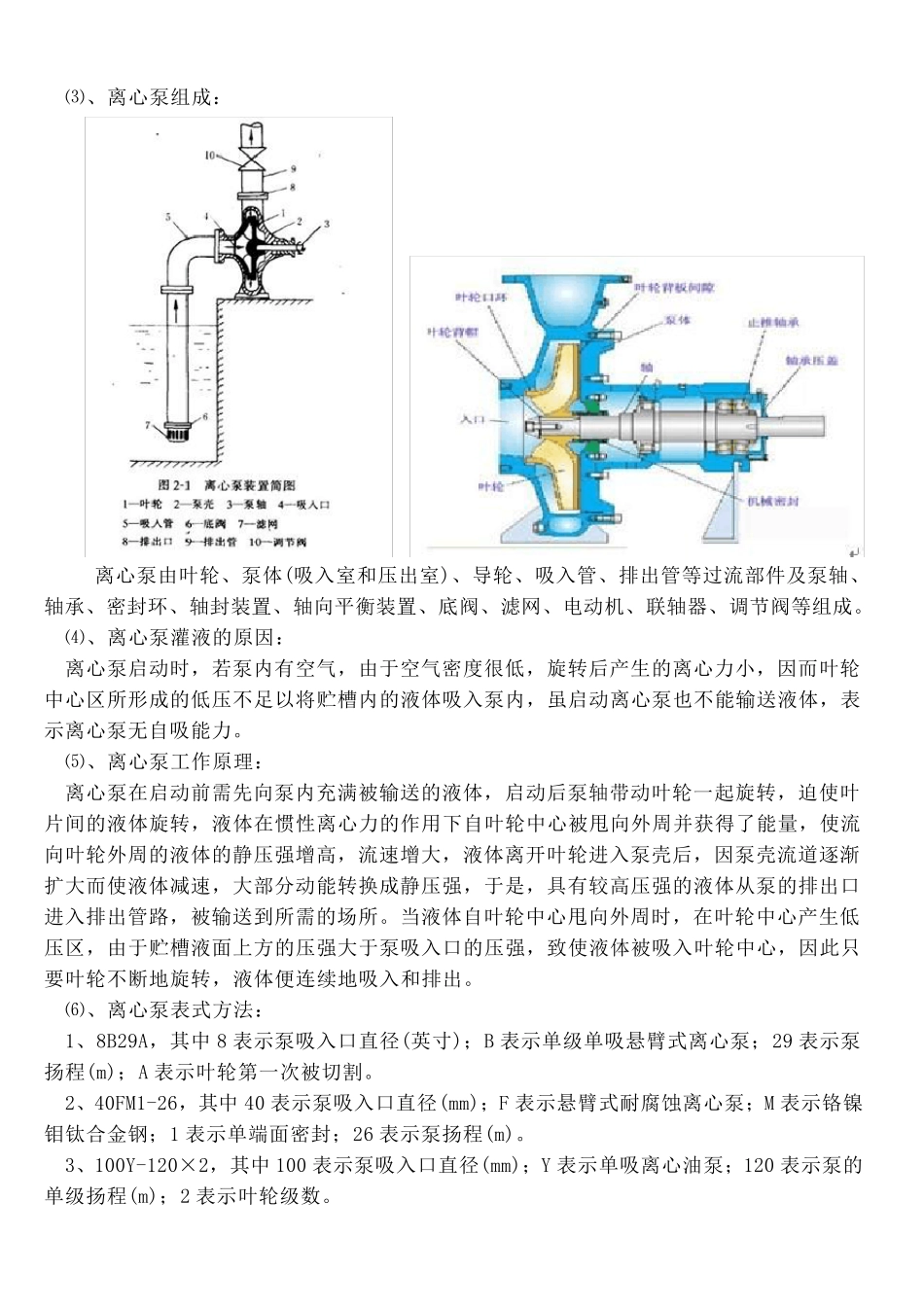

离心泵技术要求_第3页
3/22
离心泵技术要求 一、泵介绍: ⑴、泵:输送液体的机械。 ⑵、泵按其工作原理分:动力式泵(叶轮式)、容积式泵(正位移式)、其他类型泵。 1、动力式泵(叶轮式):利用高速旋转的叶轮,通过叶片对液体作功来输送液体的泵,如离心泵、旋涡泵、混流泵和轴流泵等。 2、容积式泵(正位移式):利用工作容积的周期性变化来增加液体的能量,如往复泵(活塞泵、柱塞泵)、转子泵等。 3、其他类型泵:指不属于上述两类的其他型式,如射流泵、水锤泵、电磁泵、水轮泵等。 二、离心泵: ⑴、离心泵类型: 1、按叶轮吸入方式分:单吸泵和多吸泵。 2、按叶轮数目分:单级泵和多级泵。 3、按泵轴的位置分:卧式泵和立式泵。 4、按轴承支承的位置分:悬臂泵和两端支承泵。 5、按工作压力分:低压泵、中压泵和高压泵。 ①、低压泵:压力小于100 米水柱或扬程≤20m。 ②、中压泵:压力在 100~650 米水柱之间或扬程≥20-100m。 ③、高压泵:压力大于650 米水柱或扬程≥100m。 6、按泵壳结合缝形式分:水平中开式泵和垂直结合面泵。 ①、水平中开式泵:通过轴心线的水平面开有结合缝。 ②、垂直结合面泵:结合面与轴心线垂直。 7、按叶轮出来的水引向压出室分:蜗壳泵和导叶泵。 ①、蜗壳泵:液体从叶轮出来后,直接进入具有螺旋线形状的泵壳。 ②、导叶泵:液体从叶轮出来后,进入它外面设置的导叶轮,之后进入下一级或流入出口管。 8、按离心泵安装高度及工作方式分:自 灌 式离心泵和吸入式离心泵。 ①、自 灌 式离心泵:泵轴低于吸水池 池 面,启 动时 不需 灌 泵。 ②、吸入式离心泵:泵轴高于吸水池 池 面,启 动时 需 要灌 泵。 9、按泵输送的液体的性质分:水泵、耐腐蚀泵、油泵和杂质泵。 ①、水泵(B 型、D 型、SH 型):凡是输送清水以及物理、化学性质类似于水的清洁液体。 a、B 型水泵:是单级单吸悬臂式离心泵代号,应用最为广泛,这种泵的泵体和泵盖都是铸铁制成的,全系列扬程范围为 8~98 米,流量范围为 4.5~360m3/h。 b、D 型水泵:如所要求的扬程较高而流量并不大时,可采用多级泵,叶轮级数一般为 2~9 级,最多为 12 级,全系列扬程范围为 14~351 米,流量范围为 10.8~850m3/h。 c、SH 型水泵:如所输送液体流量较大而扬程并不高时,可采用双级泵,全系列扬程范围为 9~140 米,流量范围为 120~12500m3/h。 ②、耐腐蚀泵(F 型):当输送酸、碱等腐蚀性液体时应采用耐腐蚀泵,...
