称重仪表连接电脑的串口连接线

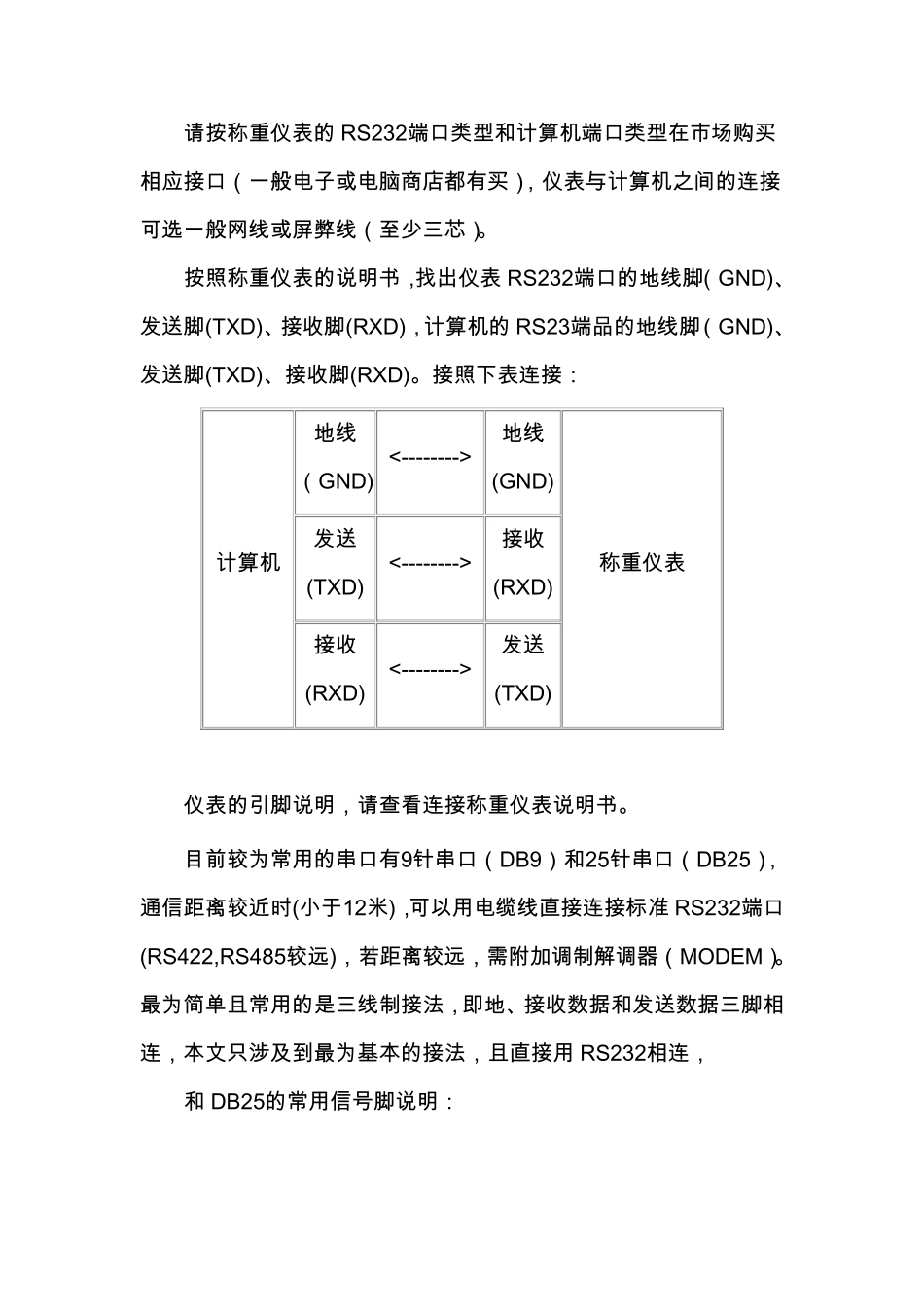

称重仪表连接电脑的串口连接线_第1页
1/6

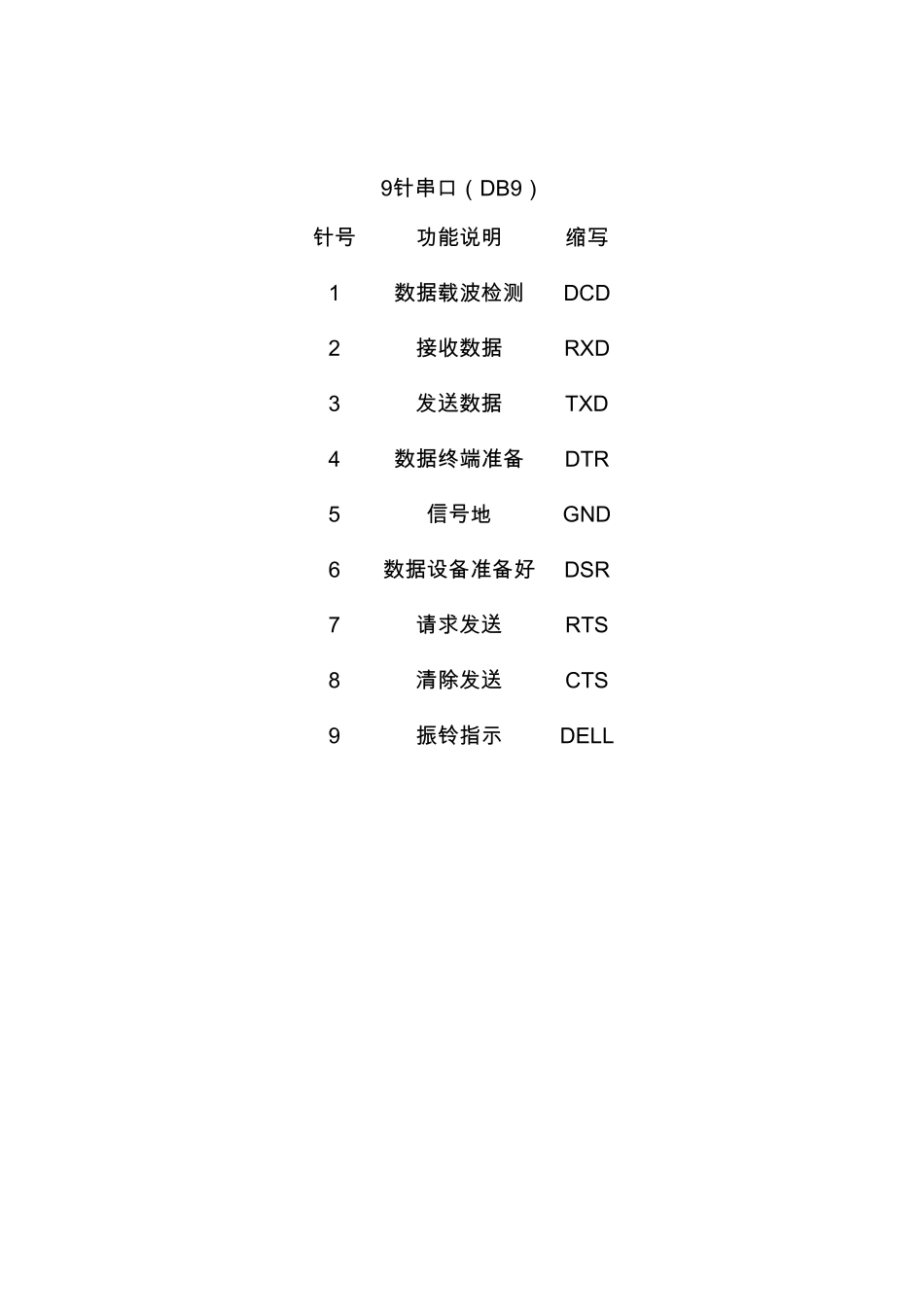

称重仪表连接电脑的串口连接线_第2页
2/6

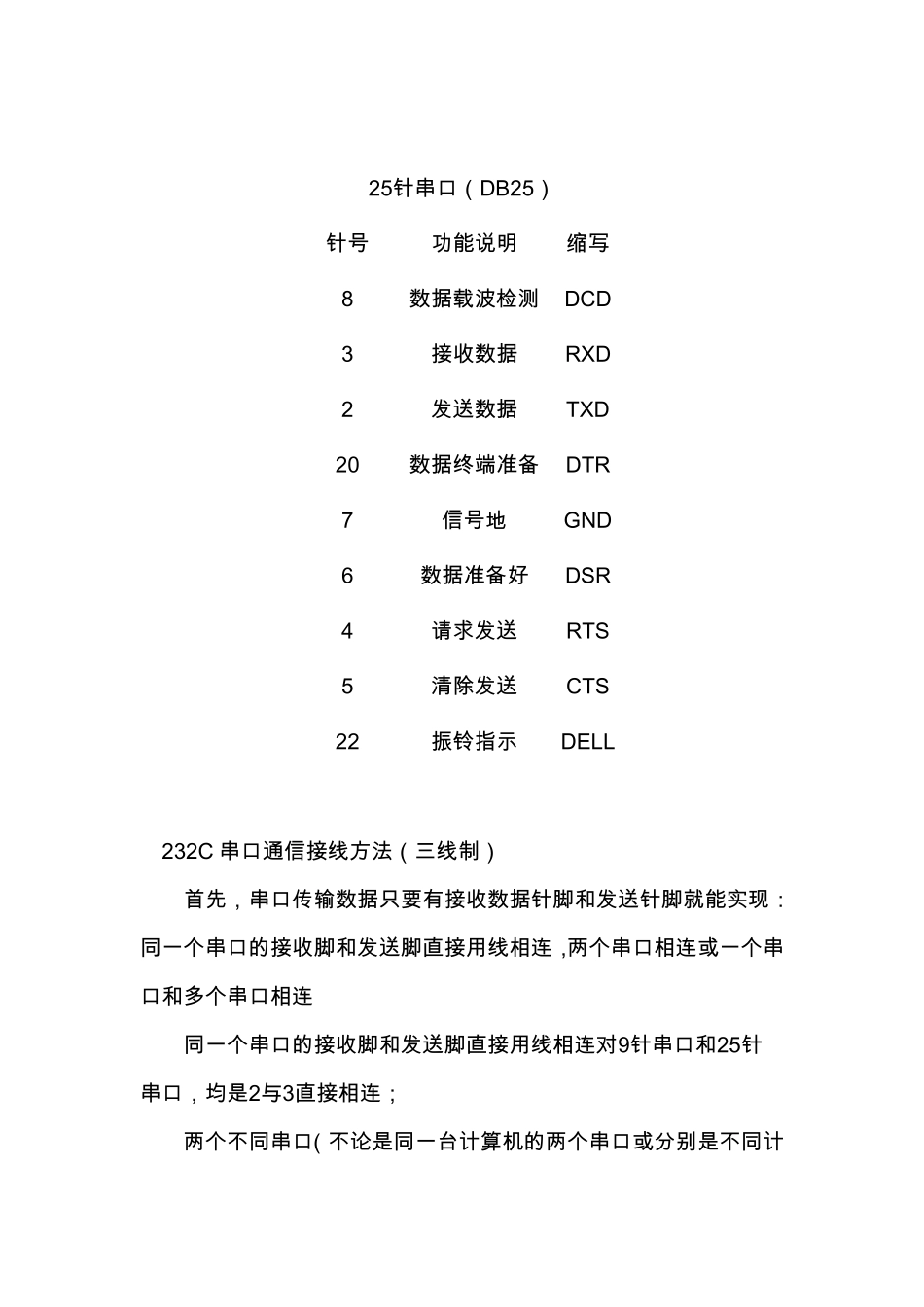

称重仪表连接电脑的串口连接线_第3页
3/6
请 按 称 重 仪 表 的 RS232端 口 类 型 和 计 算 机 端 口 类 型 在 市 场 购 买相 应 接 口 ( 一 般 电 子 或 电 脑 商 店 都 有 买 ), 仪 表 与 计 算 机 之 间 的 连 接可 选 一 般 网 线 或 屏 弊 线 ( 至 少 三 芯 )。 按 照 称 重 仪 表 的 说 明 书 ,找 出 仪 表 RS232端 口 的 地 线 脚( GND)、发 送 脚 (TXD)、接 收 脚 (RXD),计 算 机 的 RS23端 品 的 地 线 脚( GND)、发 送 脚 (TXD)、 接 收 脚 (RXD)。 接 照 下 表 连 接 : 计 算 机 地 线( GND) <--------> 地 线(GND) 称 重 仪 表 发 送(TXD) <--------> 接 收(RXD) 接 收(RXD) <--------> 发 送(TXD) 仪 表 的 引 脚 说 明 , 请 查 看 连 接 称 重 仪 表 说 明 书 。 目 前 较 为 常 用 的 串 口 有 9针 串 口 ( DB9) 和 25针 串 口 ( DB25),通 信 距 离 较 近 时 (小 于 12米 ),可 以 用 电 缆 线 直 接 连 接 标 准 RS232端 口(RS422,RS485较 远 ), 若 距 离 较 远 , 需 附 加 调 制 解 调 器 ( MODEM)。最 为 简 单 且 常 用 的 是 三 线 制 接 法 , 即 地 、 接 收 数 据 和 发 送 数 据 三 脚 相连 , 本 文 只 涉 及 到 最 为 基 本 的 接 法 , 且 直 接 用 RS232相 连 , 和 DB25的 常 用 信 号 脚 说 明 : 9针 串 口 ( DB9) 针 号 功 能 说 明 缩 写 1 数 据 载 波 检 测 DCD 2 接 收 数 据 RXD 3 发 送 数 据 TXD 4 数 据 终 端 准 备 DTR 5 信 号 地 GND 6 数 据 设 备 准 备 好 DSR 7 请 求 发 送 RTS 8 清 除 发 送 CTS 9 振 铃 指 示 DELL 25针 串 口 ( DB25) 针 号 功 能 说 明 缩 写 8 数 据 载 波 检 测 DCD 3 接 收 数 据 RXD 2 发 送 数 据 TXD 20 数 据 终 端 准 备 DTR 7 信 号 地 GND 6 数 据 准 备 好 DSR 4 请 求 发 送 RTS 5 清 除 发 送 CTS 22 振 铃 指 示 DELL 232C 串 口 通 信 接 线 方 法 ( 三 线 制 ) 首 先 , 串 口 传 输 数 ...
