移相电路原理及简单设计

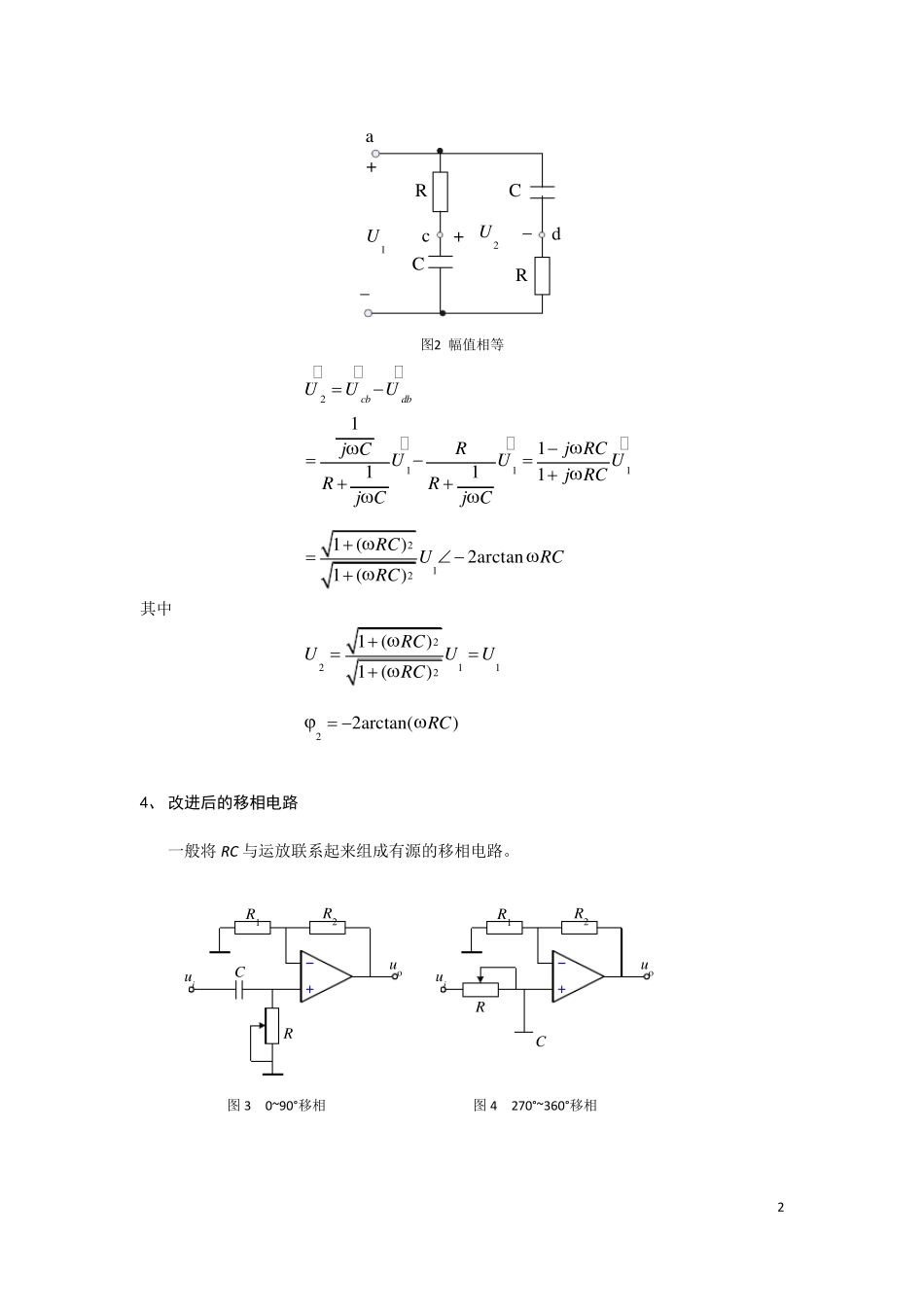

1 移相电路总结（multisim10 仿真）2012.7.2 原 来 是 导 师 分 配 的 一 个 小 任 务 ， 由 于 书 中 没 有 现 在 的 电 路 ， 故 查 找 各 方 面 资 料 ， 发 现 资料 繁 多 ， 故 自 己 把 认 为 重 要 的 地 方 写 下 来 ， 如 有 不 足 之 处 请 多 多 指 正 。 1、 移相器： 能 够 对 波 的 相 位 进 行 调 整 的 仪 器 2、 原理 接 于 电 路 中 的 电 容 和 电 感 均 有 移 相 功 能 ,电 容 的 端 电 压 落 后 于 电 流90 度 ,电 感 的 端 电 压 超前 于 电 流 90 度 ,这 就 是 电 容 电 感 移 相 的 结 果 ; 先 说 电 容 移 相 ,电 容 一 通 电 ,电 路 就 给 电 容 充 电 ,一 开 始 瞬 间 充 电 的 电 流 为 最 大 值 ,电 压 趋于0,随 着 电 容 充 电 量 增 加 ,电 流 渐 而 变 小 ,电 压 渐 而 增 加 ,至 电 容 充 电 结 束 时 ,电 容 充 电 电 流 趋于 0,电 容 端 电 压 为 电 路 的 最 大 值 ,这 样 就 完 成 了 一 个 充 电 周 期 ,如 果 取 电 容 的 端 电 压 作 为 输 出 ,即 可 得 到 一 个 滞 后 于 电 流 90 度 的 称 移 相 电 压 ; 电 感 因 为 有 自 感 自 动势总是 阻碍电 路 中 变 量 变 化的 特性,移 相 情形正 好与电 容 相 反,一 接通 电 路 ,一 个 周 期 开 始 时 电 感 端 电 压 最 大 ,电 流 最 小 ,一 个 周 期 结 束 时 ,端 电 压 最 小 ,电 流 量 大 ,得到 的 是 一 个 电 压 超 前 90 度 的 移 相 效果 ; 3、 基本原理 (1)、 积分 电 路 可 用作 移 相 电 路 (2)RC 移 相 电 路 原 理 其中 第一 个 图 此时 ， R:0→∞ ,则φ： 其中 第二个 图 此时 ， R:0→∞ ,则φ： 而 为 了 让输 出 电 压 有 效值 与输 入电 压 有 效值 相 等 CCu iu oRRu iu oφURUCUI图1 简单的 RC 移 相 2 1U2U+_RRcd+_aCC 图2 幅值相等 ...2cbdbUUU ...11111111Rj RCj CUUUj RCRRj Cj C  2121()2arctan1()RCURCRC  其中 221121()1()RCUUUR...
