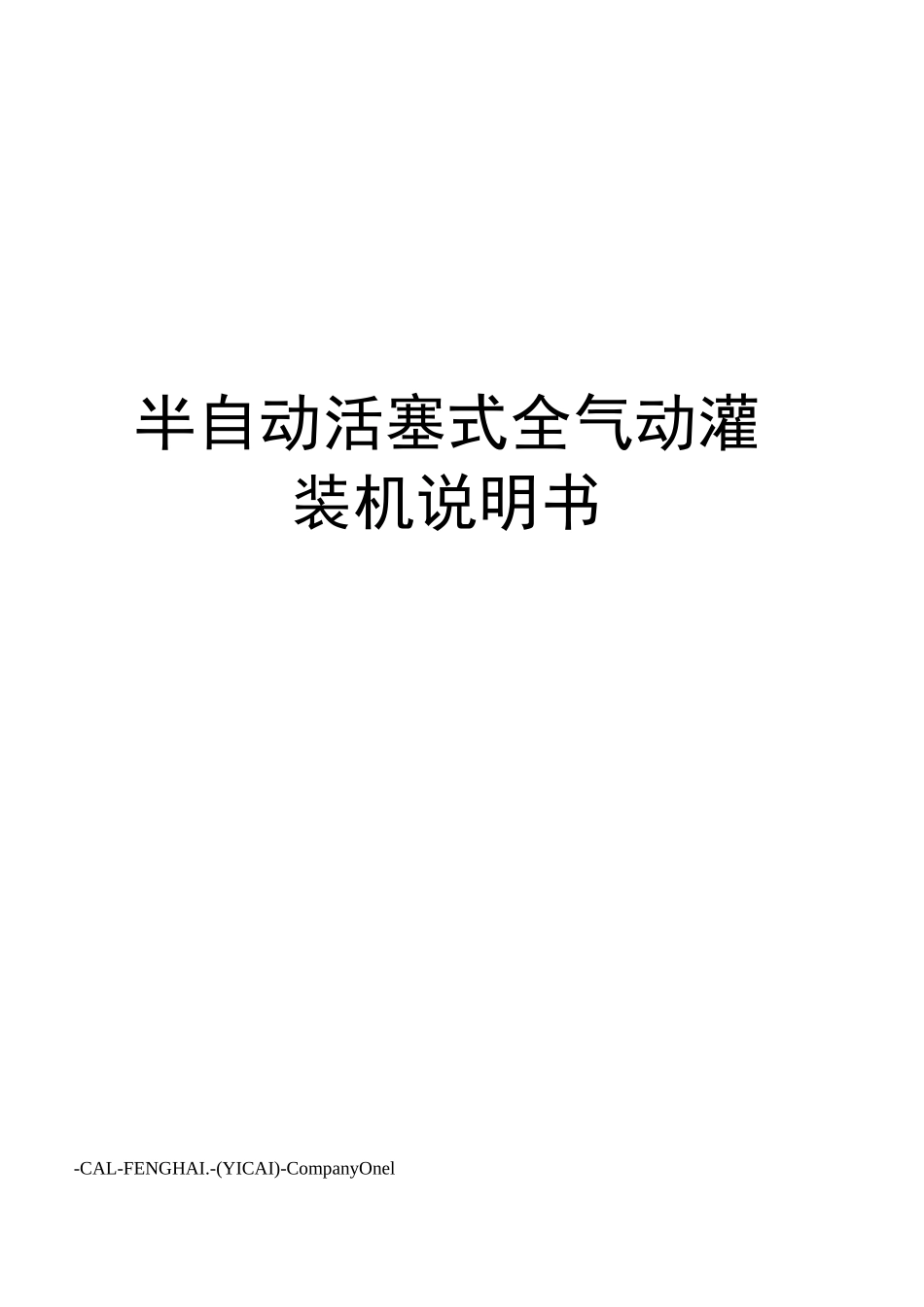

半自动活塞式全气动灌装机说明书-CAL-FENGHAI

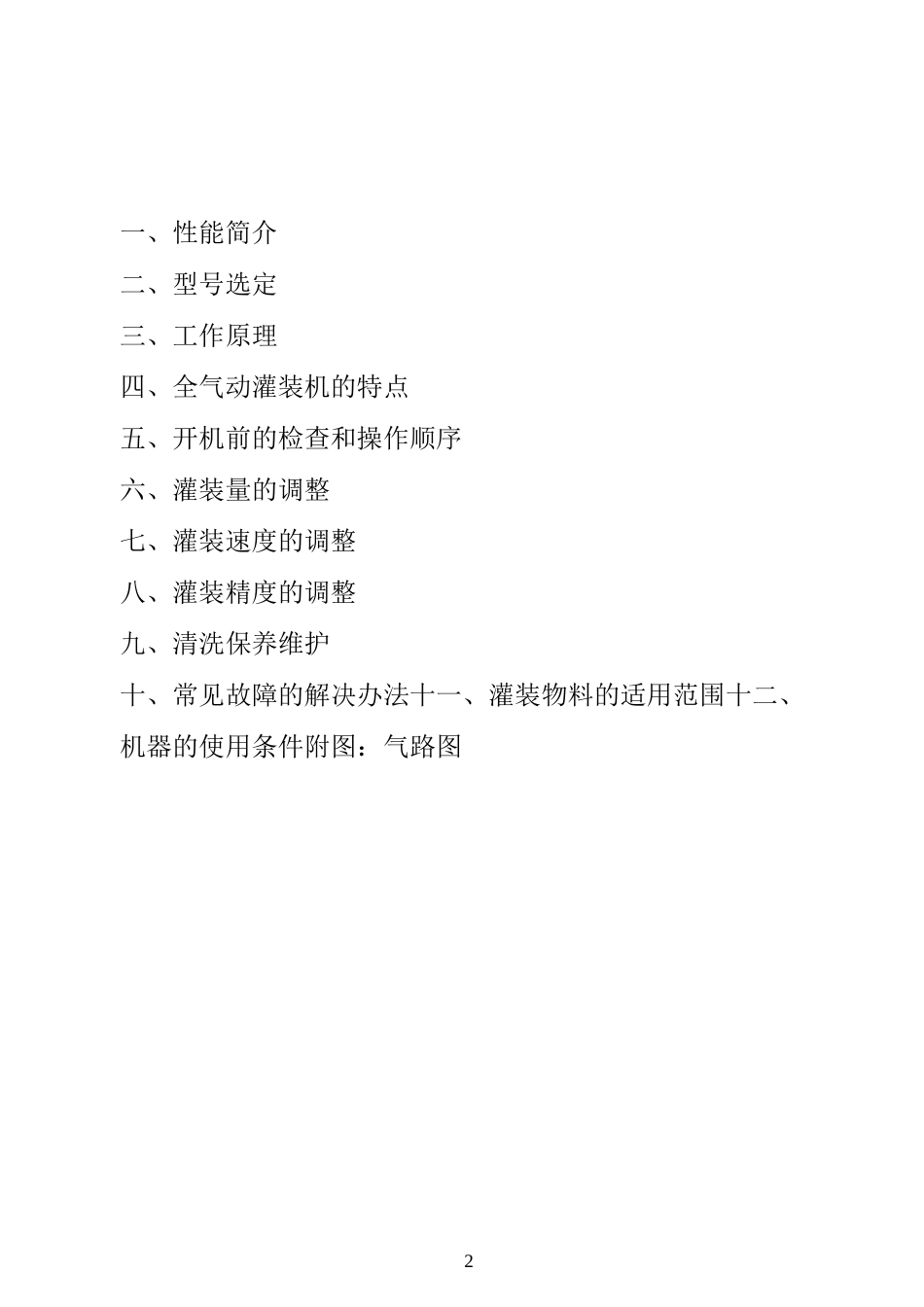

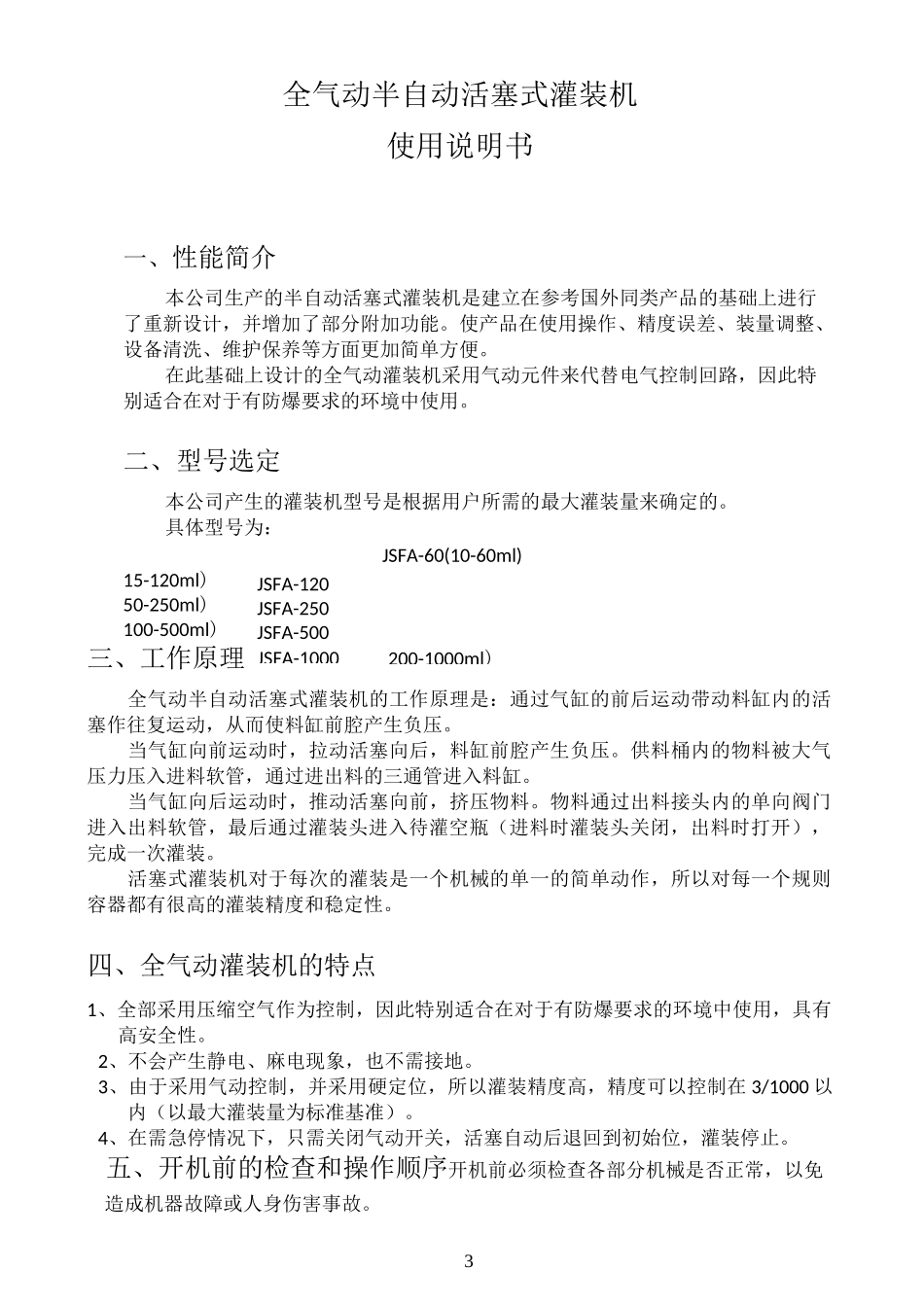

-(YICAI)-CompanyOnel2一、性能简介二、型号选定三、工作原理四、全气动灌装机的特点五、开机前的检查和操作顺序六、灌装量的调整七、灌装速度的调整八、灌装精度的调整九、清洗保养维护十、常见故障的解决办法十一、灌装物料的适用范围十二、机器的使用条件附图：气路图JSFA-120JSFA-250JSFA-500JSFA-1000200-1000ml)3全气动半自动活塞式灌装机使用说明书一、性能简介本公司生产的半自动活塞式灌装机是建立在参考国外同类产品的基础上进行了重新设计，并增加了部分附加功能
使产品在使用操作、精度误差、装量调整、设备清洗、维护保养等方面更加简单方便
在此基础上设计的全气动灌装机采用气动元件来代替电气控制回路，因此特别适合在对于有防爆要求的环境中使用
二、型号选定本公司产生的灌装机型号是根据用户所需的最大灌装量来确定的
具体型号为：JSFA-60(10-60ml)15-120ml)50-250ml)100-500ml)三、工作原理全气动半自动活塞式灌装机的工作原理是：通过气缸的前后运动带动料缸内的活塞作往复运动，从而使料缸前腔产生负压
当气缸向前运动时，拉动活塞向后，料缸前腔产生负压
供料桶内的物料被大气压力压入进料软管，通过进出料的三通管进入料缸
当气缸向后运动时，推动活塞向前，挤压物料
物料通过出料接头内的单向阀门进入出料软管，最后通过灌装头进入待灌空瓶（进料时灌装头关闭，出料时打开），完成一次灌装
活塞式灌装机对于每次的灌装是一个机械的单一的简单动作，所以对每一个规则容器都有很高的灌装精度和稳定性
四、全气动灌装机的特点1、全部采用压缩空气作为控制，因此特别适合在对于有防爆要求的环境中使用，具有高安全性
2、不会产生静电、麻电现象，也不需接地
3、由于采用气动控制，并采用硬定位，所以灌装
