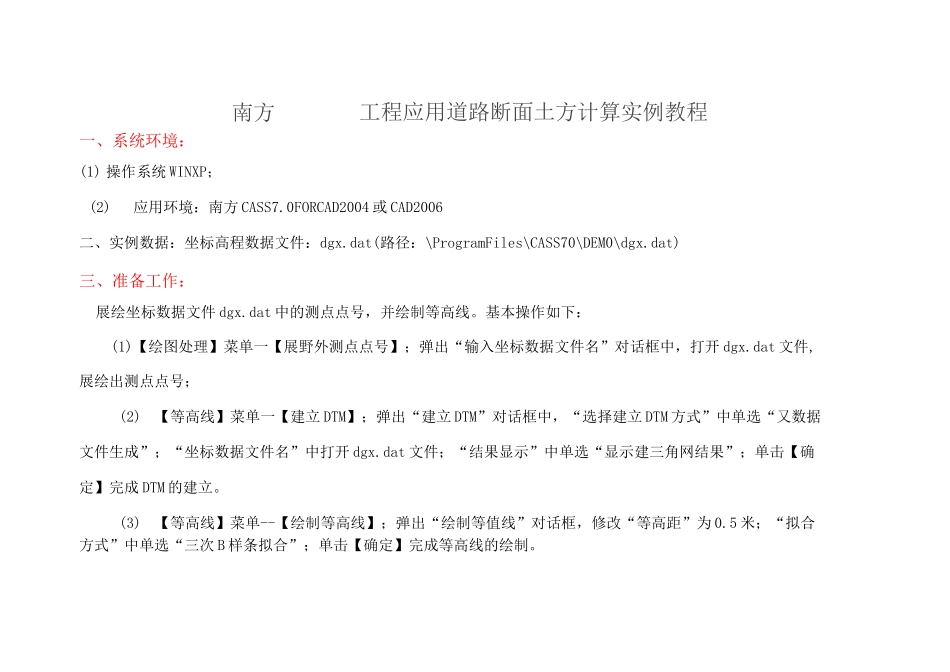

南方CASS道路断面土方计算教程

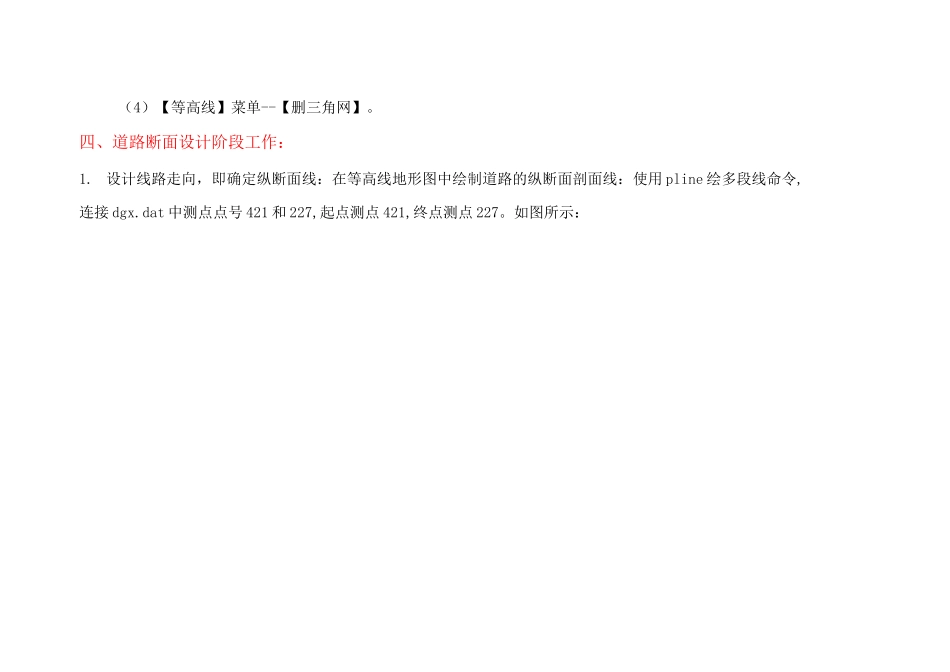

一、系统环境：(1) 操作系统 WINXP；(2)应用环境：南方 CASS7.0FORCAD2004 或 CAD2006二、实例数据：坐标高程数据文件：dgx.dat(路径：\ProgramFiles\CASS70\DEM0\dgx.dat)三、准备工作：展绘坐标数据文件 dgx.dat 中的测点点号，并绘制等高线。基本操作如下：(1)【绘图处理】菜单一【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开 dgx.dat 文件,展绘出测点点号；(2)【等高线】菜单一【建立 DTM】；弹出“建立 DTM”对话框中，“选择建立 DTM 方式”中单选“又数据文件生成”；“坐标数据文件名”中打开 dgx.dat 文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成 DTM 的建立。(3)【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为 0.5 米；“拟合方式”中单选“三次 B 样条拟合”；单击【确定】完成等高线的绘制。南方工程应用道路断面土方计算实例教程（4）【等高线】菜单--【删三角网】。四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用 pline 绘多段线命令,连接 dgx.dat 中测点点号 421 和 227,起点测点 421,终点测点 227。如图所示：*2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开 dgx.dat 文件；注意在“采样间距”中输入 25 米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向 1：500；纵向 1：100；在“断面图位置”中单击“・••”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。3. 在纵断面图中“拉坡”大致确定道路中桩设计高：使用 pline 多段线从纵断面图图左侧高程标尺 1375 米处，连接右侧高程标尺 1380 米处。如图所示：图中红色曲线即为道路地面断面，白色直线为人工绘制的道路设计断面，每隔 25 米处有横断面的中桩地面高程并可大致判断各里程处横断面的中桩设计高程，该纵断面按 25 米的间距有 6 个横断面。師...
