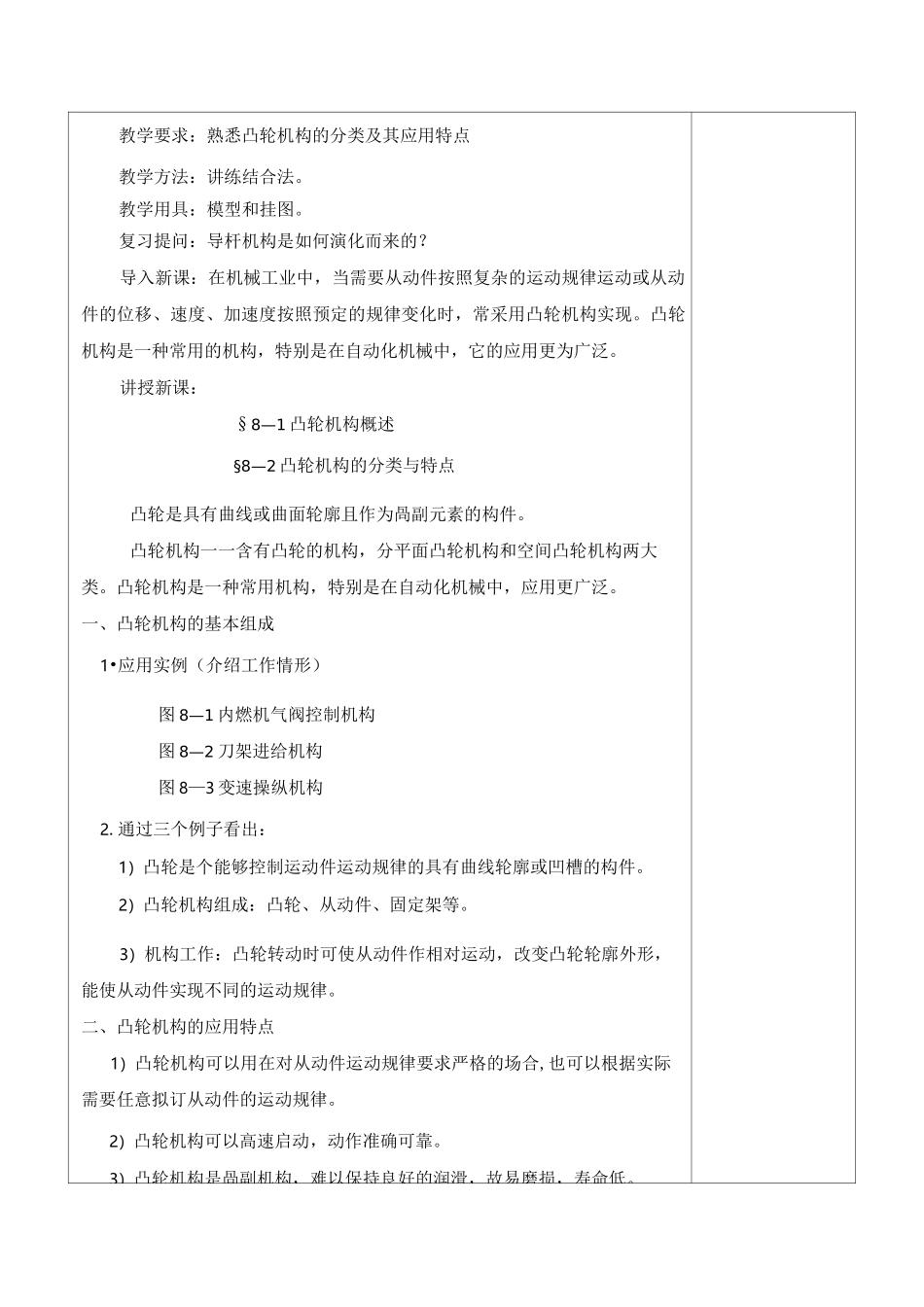

教案凸轮机构_第1页
1/6

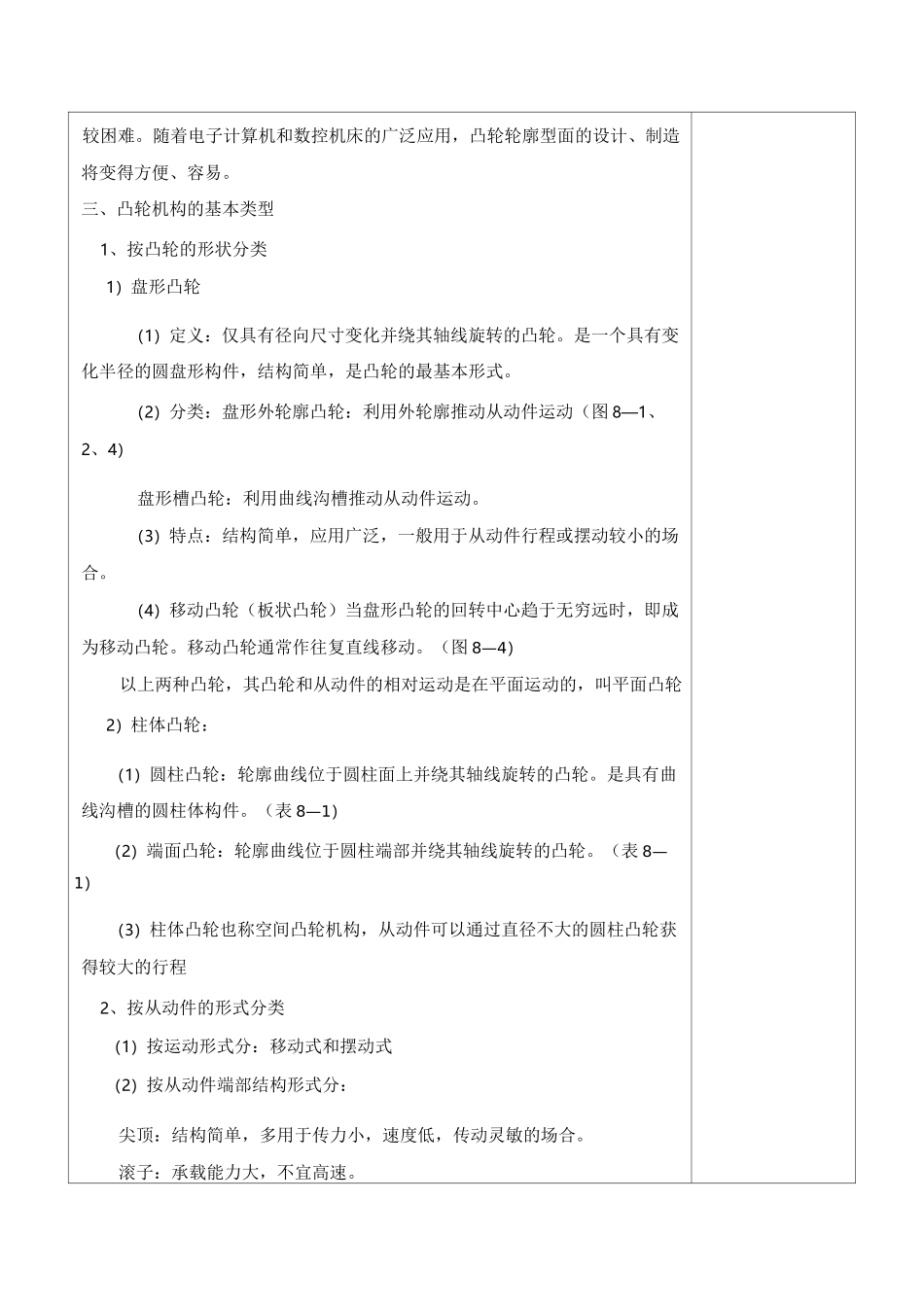

教案凸轮机构_第2页
2/6
教案凸轮机构_第3页
3/6
教学要求:熟悉凸轮机构的分类及其应用特点教学方法:讲练结合法。教学用具:模型和挂图。复习提问:导杆机构是如何演化而来的?导入新课:在机械工业中,当需要从动件按照复杂的运动规律运动或从动件的位移、速度、加速度按照预定的规律变化时,常采用凸轮机构实现。凸轮机构是一种常用的机构,特别是在自动化机械中,它的应用更为广泛。讲授新课:§8—1 凸轮机构概述§8—2 凸轮机构的分类与特点凸轮是具有曲线或曲面轮廓且作为咼副元素的构件。凸轮机构一一含有凸轮的机构,分平面凸轮机构和空间凸轮机构两大类。凸轮机构是一种常用机构,特别是在自动化机械中,应用更广泛。一、凸轮机构的基本组成1•应用实例(介绍工作情形)图 8—1 内燃机气阀控制机构图 8—2 刀架进给机构图 8—3 变速操纵机构2.通过三个例子看出:1)凸轮是个能够控制运动件运动规律的具有曲线轮廓或凹槽的构件。2)凸轮机构组成:凸轮、从动件、固定架等。3)机构工作:凸轮转动时可使从动件作相对运动,改变凸轮轮廓外形,能使从动件实现不同的运动规律。二、凸轮机构的应用特点1)凸轮机构可以用在对从动件运动规律要求严格的场合,也可以根据实际需要任意拟订从动件的运动规律。2)凸轮机构可以高速启动,动作准确可靠。3)凸轮机构是咼副机构,难以保持良好的润滑,故易磨损,寿命低。较困难。随着电子计算机和数控机床的广泛应用,凸轮轮廓型面的设计、制造将变得方便、容易。三、凸轮机构的基本类型1、按凸轮的形状分类1)盘形凸轮(1)定义:仅具有径向尺寸变化并绕其轴线旋转的凸轮。是一个具有变化半径的圆盘形构件,结构简单,是凸轮的最基本形式。(2)分类:盘形外轮廓凸轮:利用外轮廓推动从动件运动(图 8—1、2、4)盘形槽凸轮:利用曲线沟槽推动从动件运动。(3)特点:结构简单,应用广泛,一般用于从动件行程或摆动较小的场合。(4)移动凸轮(板状凸轮)当盘形凸轮的回转中心趋于无穷远时,即成为移动凸轮。移动凸轮通常作往复直线移动。(图 8—4)以上两种凸轮,其凸轮和从动件的相对运动是在平面运动的,叫平面凸轮2)柱体凸轮:(1)圆柱凸轮:轮廓曲线位于圆柱面上并绕其轴线旋转的凸轮。是具有曲线沟槽的圆柱体构件。(表 8—1)(2)端面凸轮:轮廓曲线位于圆柱端部并绕其轴线旋转的凸轮。(表 8—1)(3)柱体凸轮也称空间凸轮机构,从动件可以通过直径不大的圆柱凸轮获得较大的行程2、按从动件的形式分类(1)按运动形式分:移...
