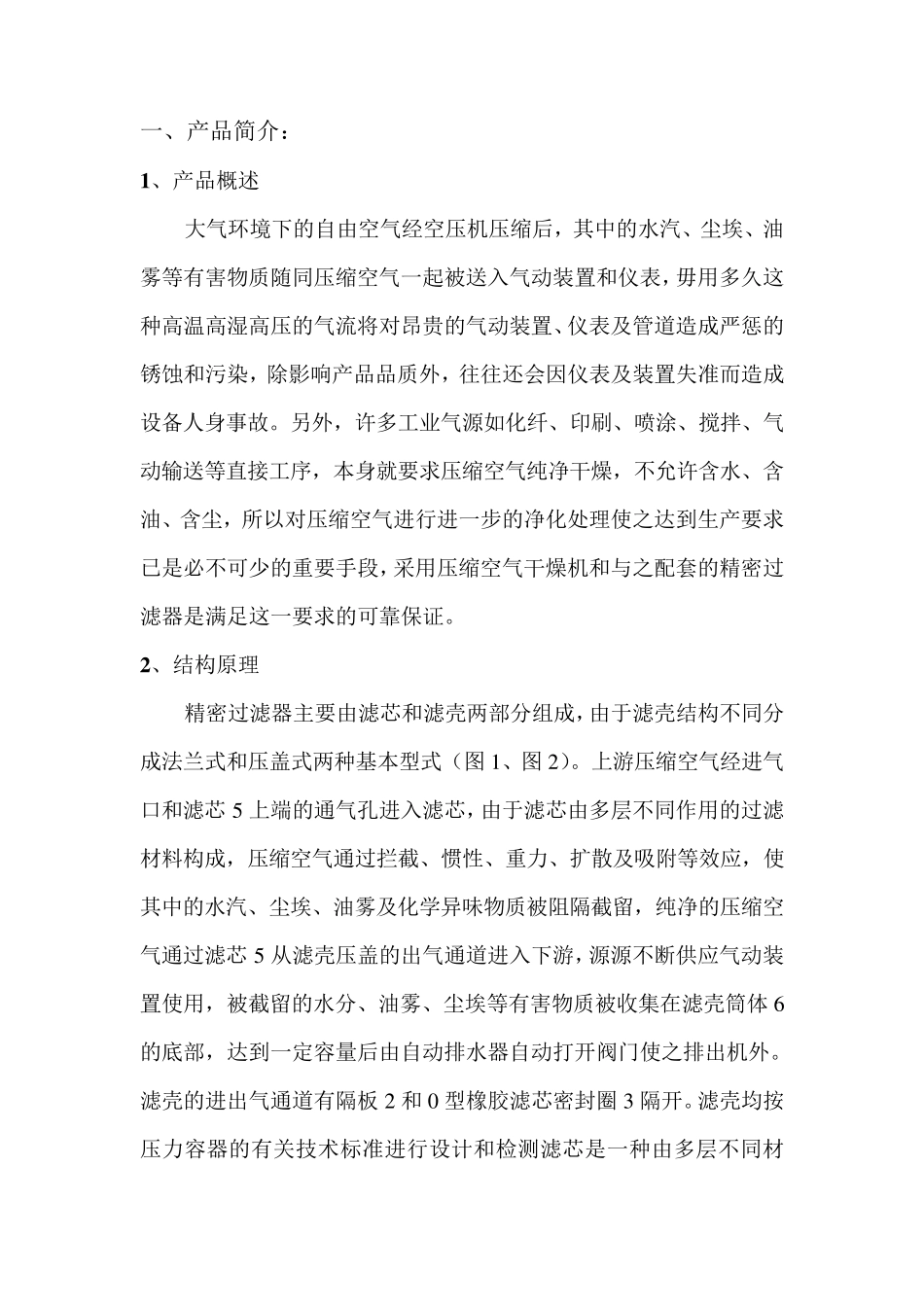

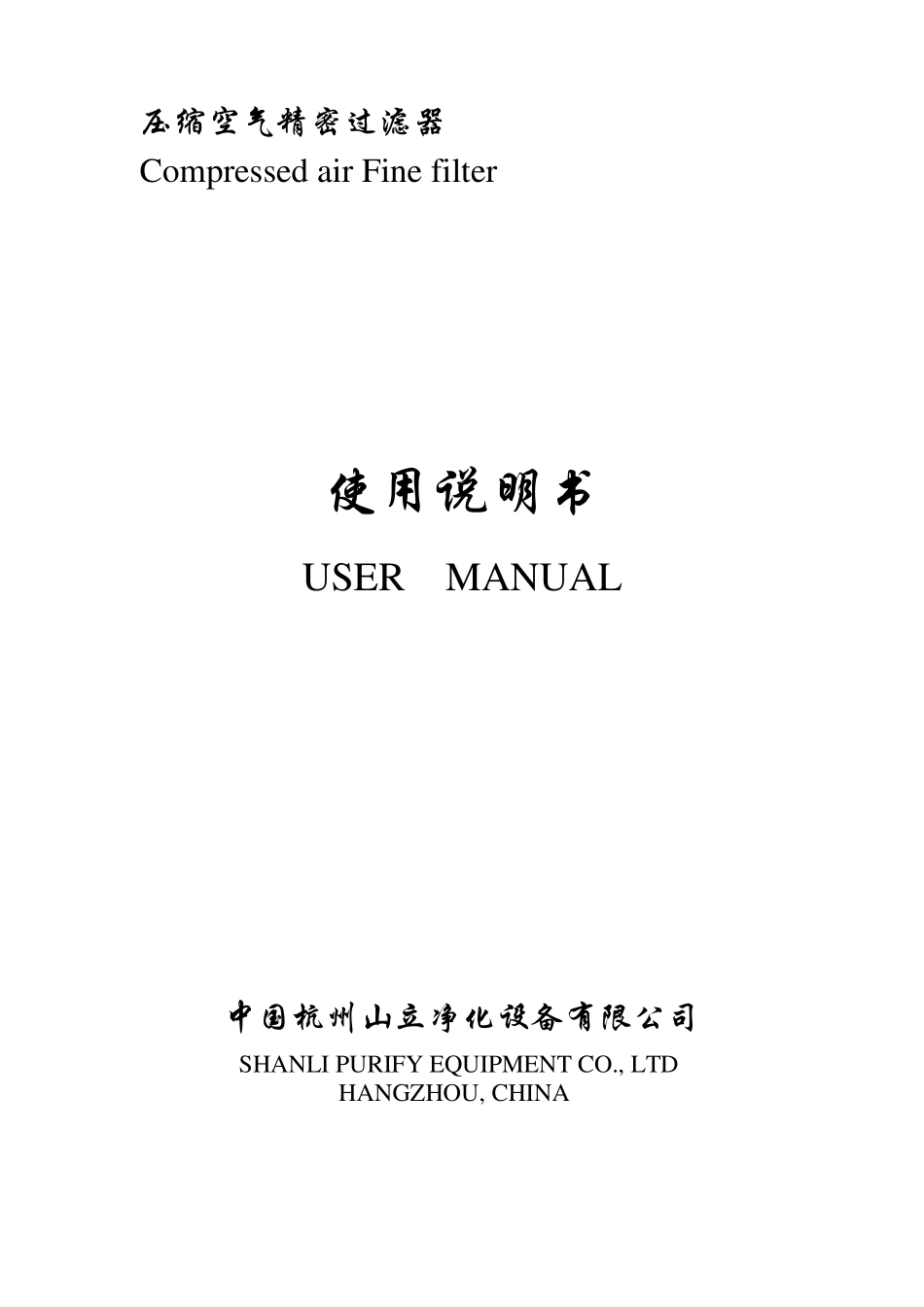

压缩空气精密过滤器 Compressed air Fine filter 使用说明书 USER MANUAL 中国杭州山立净化设备有限公司 SHANLI PURIFY EQUIPMENT CO., LTD HANGZHOU, CHINA 一、产品简介： 1 、产品概述 大气环境下的自由空气经空压机压缩后，其中的水汽、尘埃、油雾等有害物质随同压缩空气一起被送入气动装置和仪表，毋用多久这种高温高湿高压的气流将对昂贵的气动装置、仪表及管道造成严惩的锈蚀和污染，除影响产品品质外，往往还会因仪表及装置失准而造成设备人身事故。另外，许多工业气源如化纤、印刷、喷涂、搅拌、气动输送等直接工序，本身就要求压缩空气纯净干燥，不允许含水、含油、含尘，所以对压缩空气进行进一步的净化处理使之达到生产要求已是必不可少的重要手段，采用压缩空气干燥机和与之配套的精密过滤器是满足这一要求的可靠保证。 2 、结构原理 精密过滤器主要由滤芯和滤壳两部分组成，由于滤壳结构不同分成法兰式和压盖式两种基本型式（图 1 、图 2 ）。上游压缩空气经进气口和滤芯 5 上端的通气孔进入滤芯，由于滤芯由多层不同作用的过滤材料构成，压缩空气通过拦截、惯性、重力、扩散及吸附等效应，使其中的水汽、尘埃、油雾及化学异味物质被阻隔截留，纯净的压缩空气通过滤芯 5 从滤壳压盖的出气通道进入下游，源源不断供应气动装置使用，被截留的水分、油雾、尘埃等有害物质被收集在滤壳筒体 6的底部，达到一定容量后由自动排水器自动打开阀门使之排出机外。滤壳的进出气通道有隔板 2 和 0 型橡胶滤芯密封圈 3 隔开。滤壳均按压力容器的有关技术标准进行设计和检测滤芯是一种由多层不同材料构成的管装零件，按不同的过滤功能分成C、T、A、H 四种基本规格（见表一） 型 号 结 构 与 功 能 应 用 范 围 C 级 主管路 过滤器 分两段过滤： 第一段由不锈钢网状核心，利用离心力分离10μm 或更大的固态粒子。 第二段由替换的玻璃纤维作成，可完全过滤3μm 或更大的固态粒子，重力作用将水份带到过滤器底部排出。 上 游 气 体 水 份 负 载 允 许 达256000PPm。 去除 99%水份，油雾剩余含量 3PPm。 后部冷却器的分离器，冷 冻 式 干 燥 机 的分离器，主管路的前置过滤器。 出气口67进气口图18球阀T级 油雾 过滤器 内部支撑螺钉保持滤芯稳定不受震荡。 多层玻璃纤维过滤1μm 或更大的固态粒子。 多孔式外部圆筒使过滤后的空气迅速排队至过滤器出口。 上 ...
