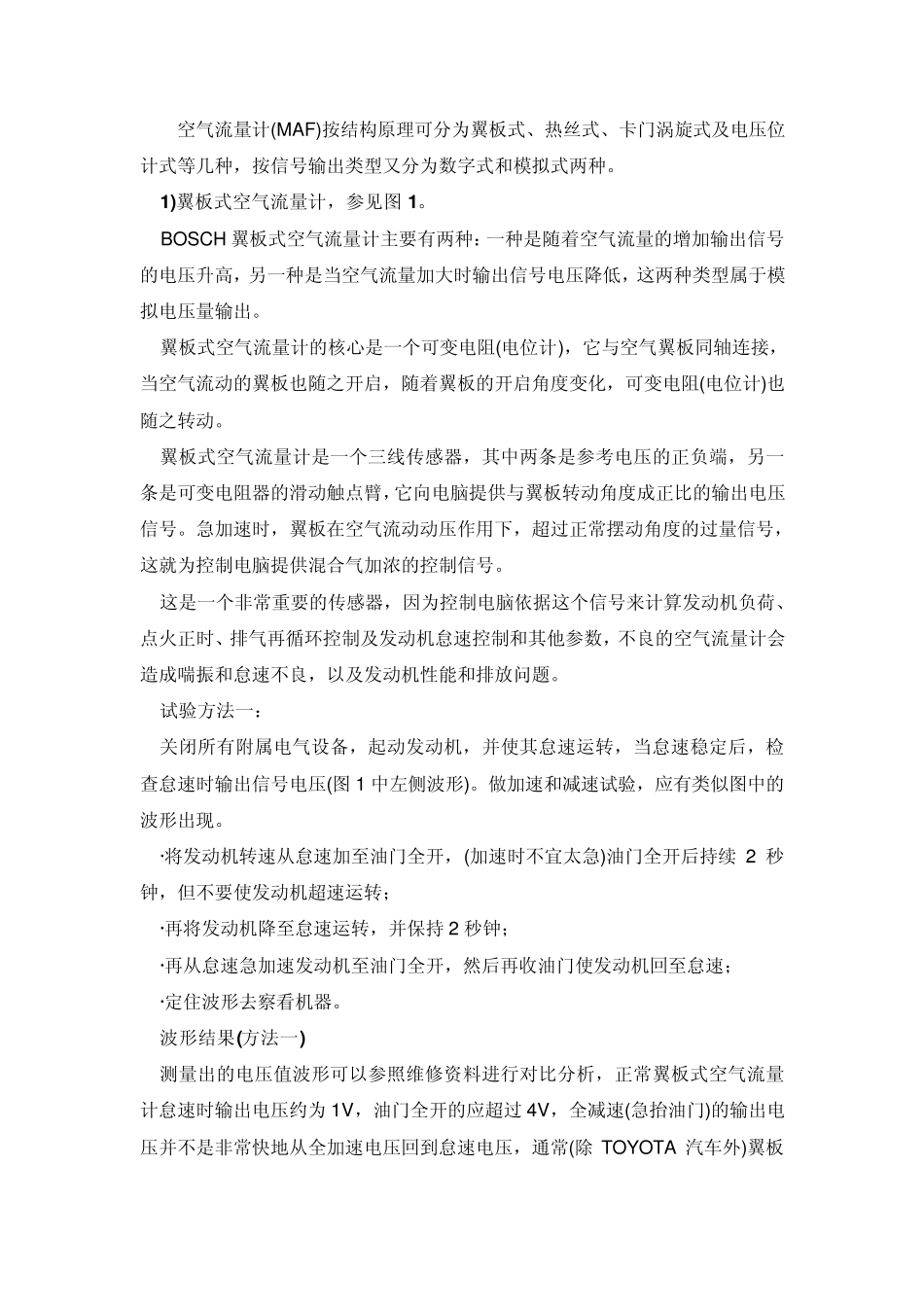

空气流量计(MAF)按结构原理可分为翼板式、热丝式、卡门涡旋式及电压位计式等几种，按信号输出类型又分为数字式和模拟式两种
1 )翼板式空气流量计，参见图 1
BOSCH 翼板式空气流量计主要有两种：一种是随着空气流量的增加输出信号的电压升高，另一种是当空气流量加大时输出信号电压降低，这两种类型属于模拟电压量输出
翼板式空气流量计的核心是一个可变电阻(电位计)，它与空气翼板同轴连接，当空气流动的翼板也随之开启，随着翼板的开启角度变化，可变电阻(电位计)也随之转动
翼板式空气流量计是一个三线传感器，其中两条是参考电压的正负端，另一条是可变电阻器的滑动触点臂，它向电脑提供与翼板转动角度成正比的输出电压信号
急加速时，翼板在空气流动动压作用下，超过正常摆动角度的过量信号，这就为控制电脑提供混合气加浓的控制信号
这是一个非常重要的传感器，因为控制电脑依据这个信号来计算发动机负荷、点火正时、排气再循环控制及发动机怠速控制和其他参数，不良的空气流量计会造成喘振和怠速不良，以及发动机性能和排放问题
试验方法一： 关闭所有附属电气设备，起动发动机，并使其怠速运转，当怠速稳定后，检查怠速时输出信号电压(图 1 中左侧波形)
做加速和减速试验，应有类似图中的波形出现
·将发动机转速从怠速加至油门全开，(加速时不宜太急)油门全开后持续 2 秒钟，但不要使发动机超速运转； ·再将发动机降至怠速运转，并保持 2 秒钟； ·再从怠速急加速发动机至油门全开，然后再收油门使发动机回至怠速； ·定住波形去察看机器
波形结果(方法一) 测量出的电压值波形可以参照维修资料进行对比分析，正常翼板式空气流量计怠速时输出电压约为1V，油门全开的应超过 4V，全减速(急抬油门)的输出电压并不是非常快地从全加速电压回到怠速电压，通常(除 TOYOTA 汽车外)翼板式空气流量计的输出电压都是随空气流量的增加
