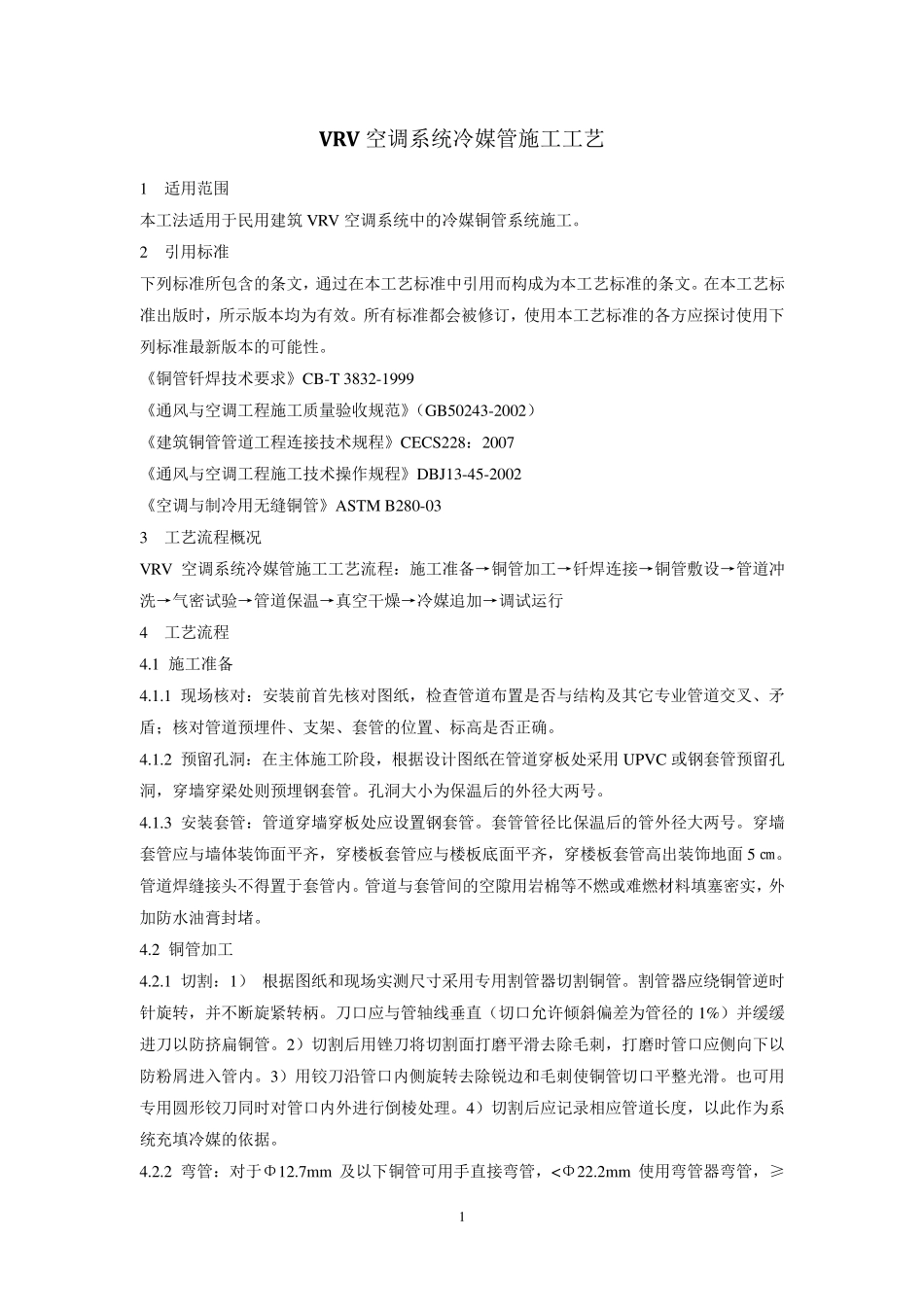

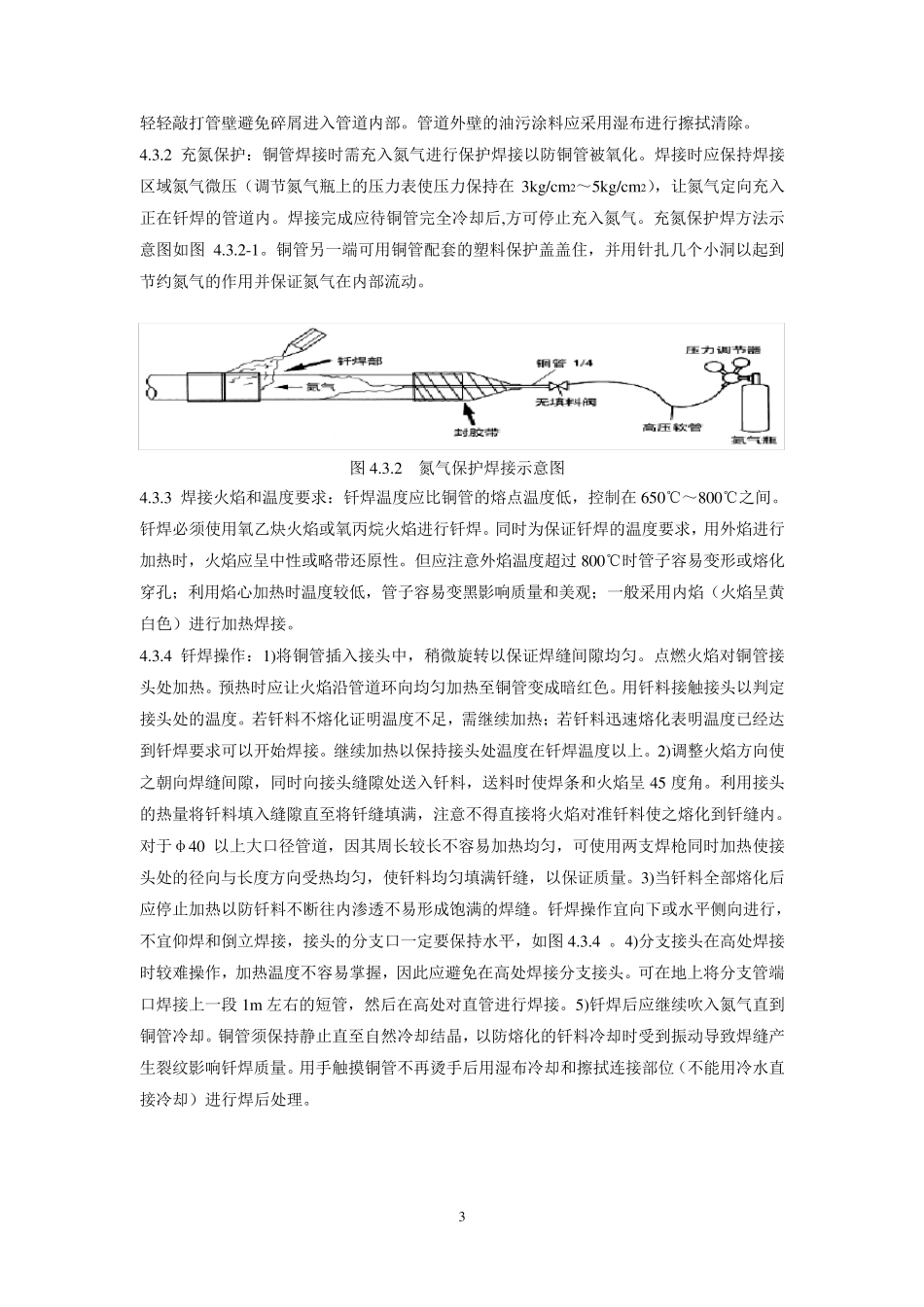

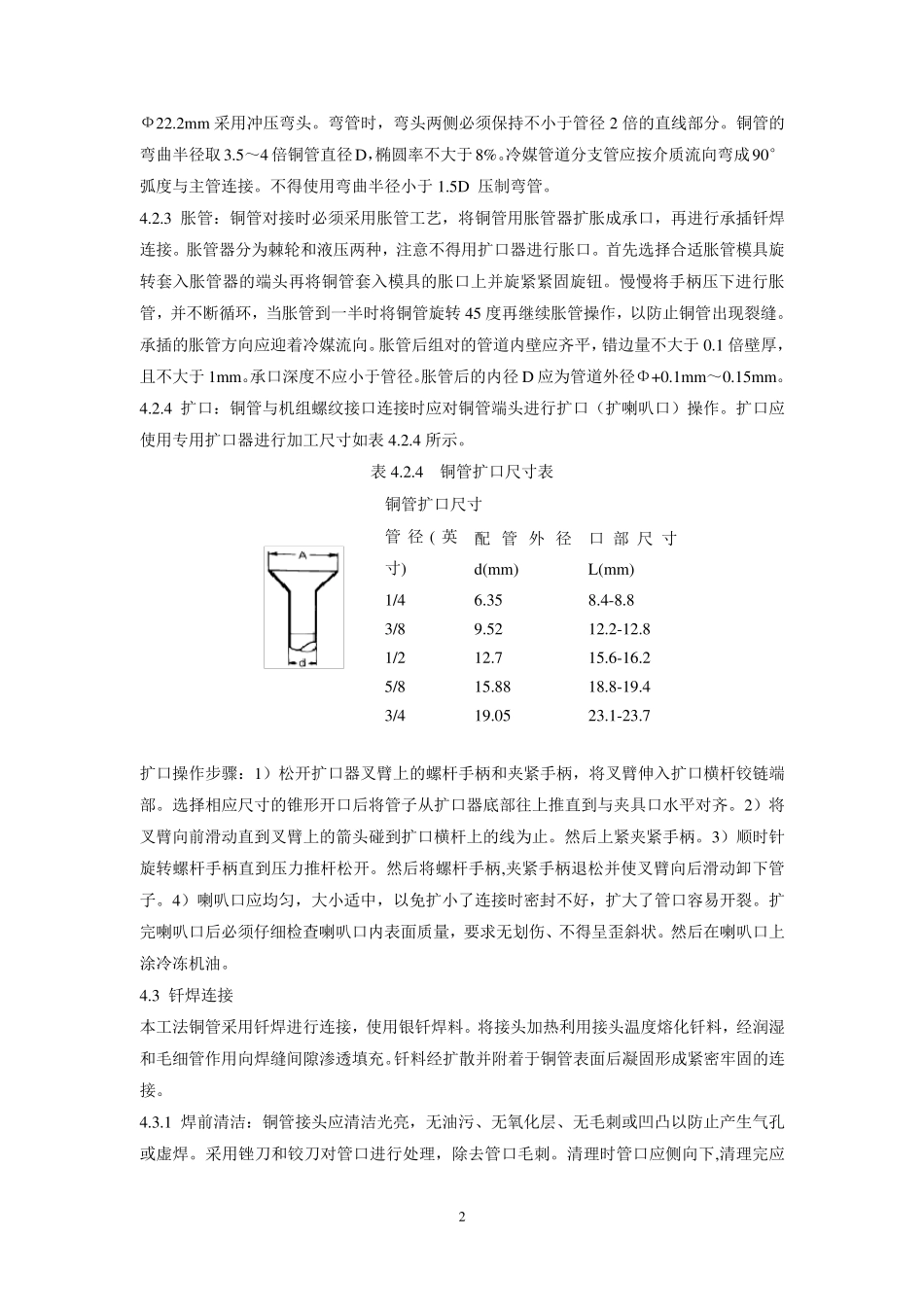

1 VRV 空调系统冷媒管施工工艺 1 适用范围 本工法适用于民用建筑 VRV 空调系统中的冷媒铜管系统施工。 2 引用标准 下列标准所包含的条文,通过在本工艺标准中引用而构成为本工艺标准的条文。在本工艺标准出版时,所示版本均为有效。所有标准都会被修订,使用本工艺标准的各方应探讨使用下列标准最新版本的可能性。 《铜管钎焊技术要求》CB-T 3832-1999 《通风与空调工程施工质量验收规范》(GB50243-2002) 《建筑铜管管道工程连接技术规程》CECS228:2007 《通风与空调工程施工技术操作规程》DBJ13-45-2002 《空调与制冷用无缝铜管》ASTM B280-03 3 工艺流程概况 VRV 空调系统冷媒管施工工艺流程:施工准备→铜管加工→钎焊连接→铜管敷设→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行 4 工艺流程 4.1 施工准备 4.1.1 现场核对:安装前首先核对图纸,检查管道布置是否与结构及其它专业管道交叉、矛盾;核对管道预埋件、支架、套管的位置、标高是否正确。 4.1.2 预留孔洞:在主体施工阶段,根据设计图纸在管道穿板处采用 UPVC 或钢套管预留孔洞,穿墙穿梁处则预埋钢套管。孔洞大小为保温后的外径大两号。 4.1.3 安装套管:管道穿墙穿板处应设置钢套管。套管管径比保温后的管外径大两号。穿墙套管应与墙体装饰面平齐,穿楼板套管应与楼板底面平齐,穿楼板套管高出装饰地面5 ㎝。管道焊缝接头不得置于套管内。管道与套管间的空隙用岩棉等不燃或难燃材料填塞密实,外加防水油膏封堵。 4.2 铜管加工 4.2.1 切割:1) 根据图纸和现场实测尺寸采用专用割管器切割铜管。割管器应绕铜管逆时针旋转,并不断旋紧转柄。刀口应与管轴线垂直(切口允许倾斜偏差为管径的 1%)并缓缓进刀以防挤扁铜管。2)切割后用锉刀将切割面打磨平滑去除毛刺,打磨时管口应侧向下以防粉屑进入管内。3)用铰刀沿管口内侧旋转去除锐边和毛刺使铜管切口平整光滑。也可用专用圆形铰刀同时对管口内外进行倒棱处理。4)切割后应记录相应管道长度,以此作为系统充填冷媒的依据。 4.2.2 弯管:对于Φ12.7mm 及以下铜管可用手直接弯管,<Φ22.2mm 使用弯管器弯管,≥ 2 Ф22.2m m 采用冲压弯头。弯管时,弯头两侧必须保持不小于管径2 倍的直线部分。铜管的弯曲半径取3.5~4 倍铜管直径D,椭圆率不大于8%。冷媒管道分支管应按介质流向弯成90°弧度与主管连接。不得使用弯曲半径小于1.5D 压制弯管。 4.2.3 胀管:铜...
