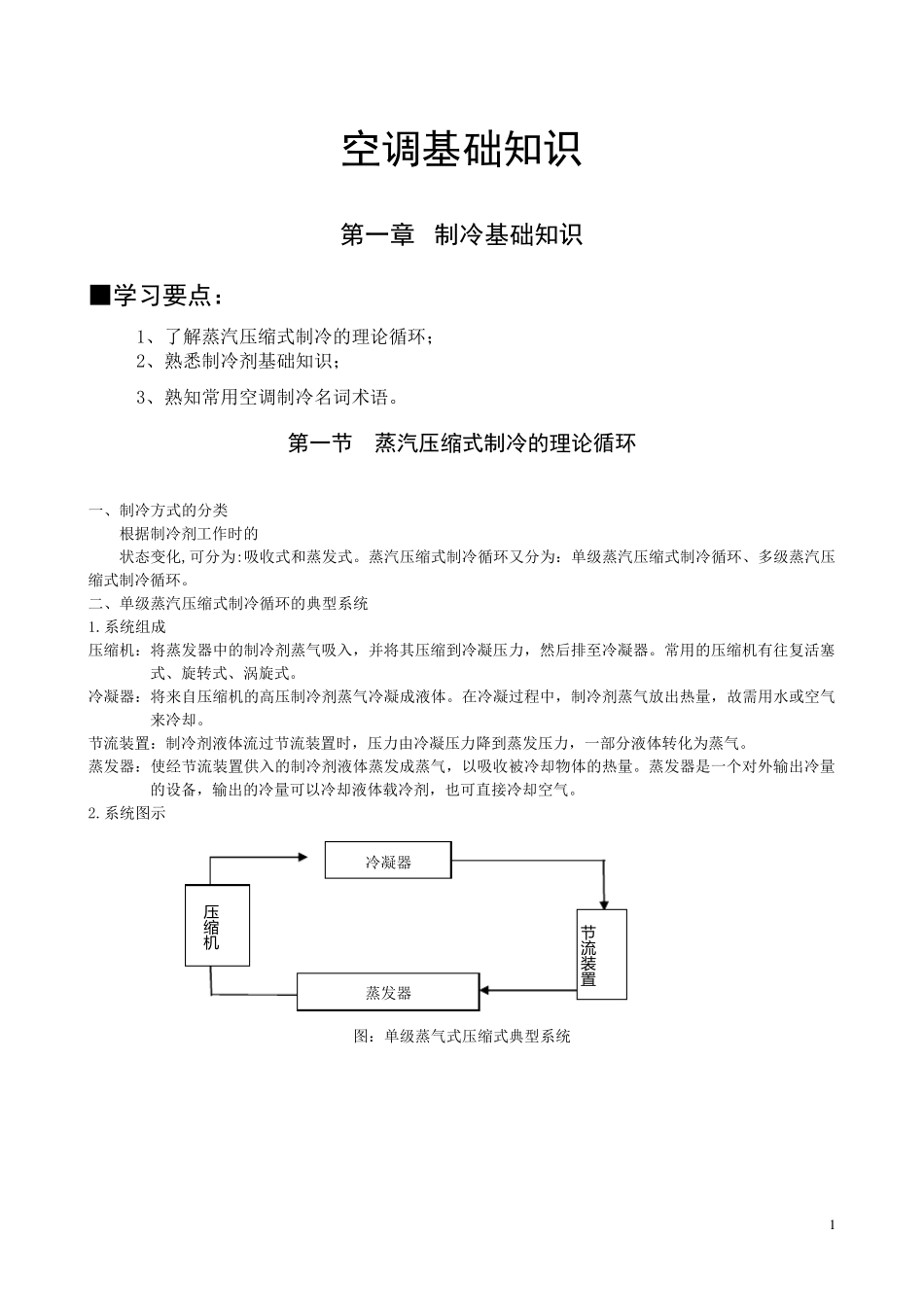

1 空调基础知识 第一章 制冷基础知识 ■学习要点： 1、了解蒸汽压缩式制冷的理论循环； 2、熟悉制冷剂基础知识； 3、熟知常用空调制冷名词术语。 第一节 蒸汽压缩式制冷的理论循环 一、制冷方式的分类 根据制冷剂工作时的 状态变化,可分为:吸收式和蒸发式。蒸汽压缩式制冷循环又分为：单级蒸汽压缩式制冷循环、多级蒸汽压缩式制冷循环。 二、单级蒸汽压缩式制冷循环的典型系统 1.系统组成 压缩机：将蒸发器中的制冷剂蒸气吸入，并将其压缩到冷凝压力，然后排至冷凝器。常用的压缩机有往复活塞式、旋转式、涡旋式。 冷凝器：将来自压缩机的高压制冷剂蒸气冷凝成液体。在冷凝过程中，制冷剂蒸气放出热量，故需用水或空气来冷却。 节流装置：制冷剂液体流过节流装置时，压力由冷凝压力降到蒸发压力，一部分液体转化为蒸气。 蒸发器：使经节流装置供入的制冷剂液体蒸发成蒸气，以吸收被冷却物体的热量。蒸发器是一个对外输出冷量的设备，输出的冷量可以冷却液体载冷剂，也可直接冷却空气。 2.系统图示 图：单级蒸气式压缩式典型系统 冷凝器 蒸发器 压缩机 节流装置 2 第二节 制冷剂基础知识 一、制冷剂分类 根据制冷剂在标准大气压力条件下，沸腾温度的高低，一般可分为三类： 高温制冷剂：>0℃ 中温制冷剂：-60℃~0℃ 低温制冷剂：<-60℃ 二、氟利昂类制冷剂简介 R12：学名：二氟二氯甲烷、分子式：CF2CL2 R12 是应用最广泛的中温制冷剂，有弱芳香味，毒性小，不燃烧，不爆炸。水在R12 中的溶解度很小，且随温度的降低而减小。在R12 作制冷剂的系统中必须加干燥器。常用温度范围内，R12 能够与矿物油以任意比例互溶。为防止压机启动时，油起泡，一般较大容量 R12 制冷机启动前需先对曲轴箱加热，让 R12 先从油里蒸发出来。R12 对一般金属不起腐蚀作用，但能腐蚀镁及含镁量超过2%的铝镁合金。R12 对天然橡胶及塑料有膨润作用，故其密封材料应采用耐腐蚀的丁腈橡胶或氯醇橡胶。压机绕组导 线 应采取 耐氯绝 缘 漆 。由 于R12 易 泄漏 ，所 以，对系统的密封性要 求 较严 。 R22：学名：二氟一氯甲烷、分子式：CHF2CL R22 也 是较常用的中温制冷剂，在相 同 的蒸发温度和 冷凝 温度下，R22 比 R12 压力要 高65%左 右 、R22 无 色 ，无 味，不燃烧，不爆炸，毒性比 R12 略 大，但仍 然是安 全 制冷剂。它 的传 热性能与 R12 差 不多 ，流 动性比 R12好 ； ...
