空调技术空气与焓湿图VIP专享

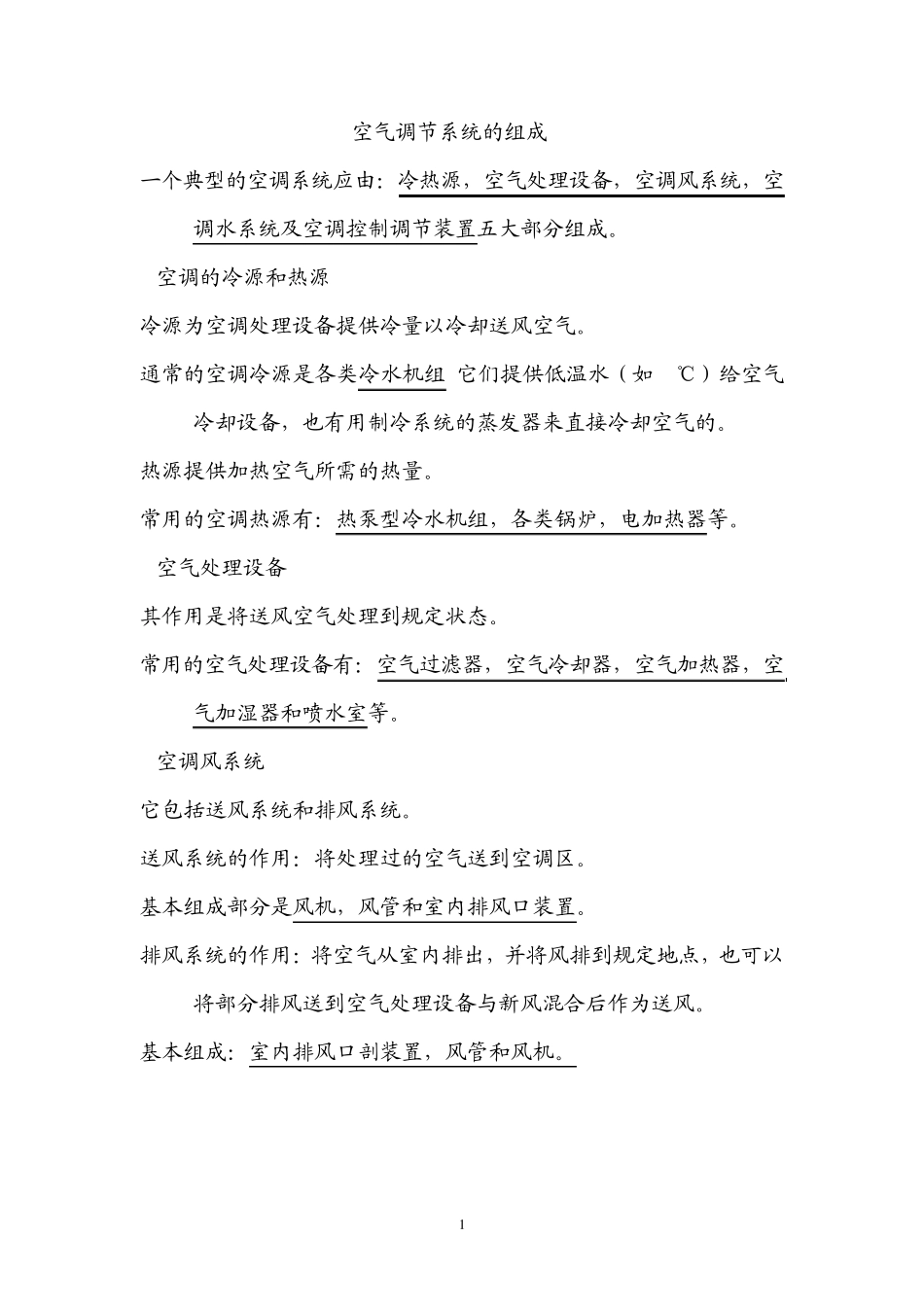

1 空气调节系统的组成 一个典型的空调系统应由：冷热源，空气处理设备，空调风系统，空调水系统及空调控制调节装置五大部分组成。 1空调的冷源和热源 冷源为空调处理设备提供冷量以冷却送风空气。 通常的空调冷源是各类冷水机组,它们提供低温水（如7℃）给空气冷却设备，也有用制冷系统的蒸发器来直接冷却空气的。 热源提供加热空气所需的热量。 常用的空调热源有：热泵型冷水机组，各类锅炉，电加热器等。 2空气处理设备 其作用是将送风空气处理到规定状态。 常用的空气处理设备有：空气过滤器，空气冷却器，空气加热器，空气加湿器和喷水室等。 3空调风系统 它包括送风系统和排风系统。 送风系统的作用：将处理过的空气送到空调区。 基本组成部分是风机，风管和室内排风口装置。 排风系统的作用：将空气从室内排出，并将风排到规定地点，也可以将部分排风送到空气处理设备与新风混合后作为送风。 基本组成：室内排风口剖装置，风管和风机。 2 4空调水系统 空调水系统的基本组成是水泵和水管。 其作用是将冷媒水或热媒水从冷源或热源输送到空气处理设备。 空调水系统可分为：冷（热）水系统，冷却水系统，冷凝水系统。 5空调控制调节装置 借组它们可以人工（或自动）调节送风参数，排风风量，供水量，供水参数等，以维持所要求的室内空气状态。 3 空气与焓湿图 1.1空气的组成 从空气的角度看，自然界中的干空气和水蒸气的混合物即称为空气。 从空调的技术看，干空气有以下特征。 1在常温常压下不会发生相变，也就不会液化和凝固。 2各个组成成分及比例基本固定不变。 3在通常的空气处理过程中，空气的压力变化的范围不大，在这个范围内干空气可近似看作不可压缩。 1.2 空气的状态参数 对空气的状态进行定量分析和描述的物理量称为空气的状态参数。 在空气调节中常用的空气状态参数有：压力，温度，含湿度，相对湿度，焓等。 1.2.1大气压力，绝对压力与水蒸气分压力 大气压力 Pa 单位帕（Pa）千帕(Kpa)或兆帕（Mpa）等。 1atm = 1.01325×10＾5 Pa 绝对压力 在空调系统中空气压力值是用仪表测出，但是仪表指示的数值往往不是空气压力的绝对值，而是绝对压力与大地大气压的差值，称为表压力或真空度。 绝对压力>当地大气 绝对对压力=当地大气压+表压力 绝对压力<当地大气 绝对对压力=当地大气压-表压力 4 水蒸气分压力 在一定温度下空气中的水蒸气含量越多水蒸气的分压力就越大。 Pa = Pg ...
