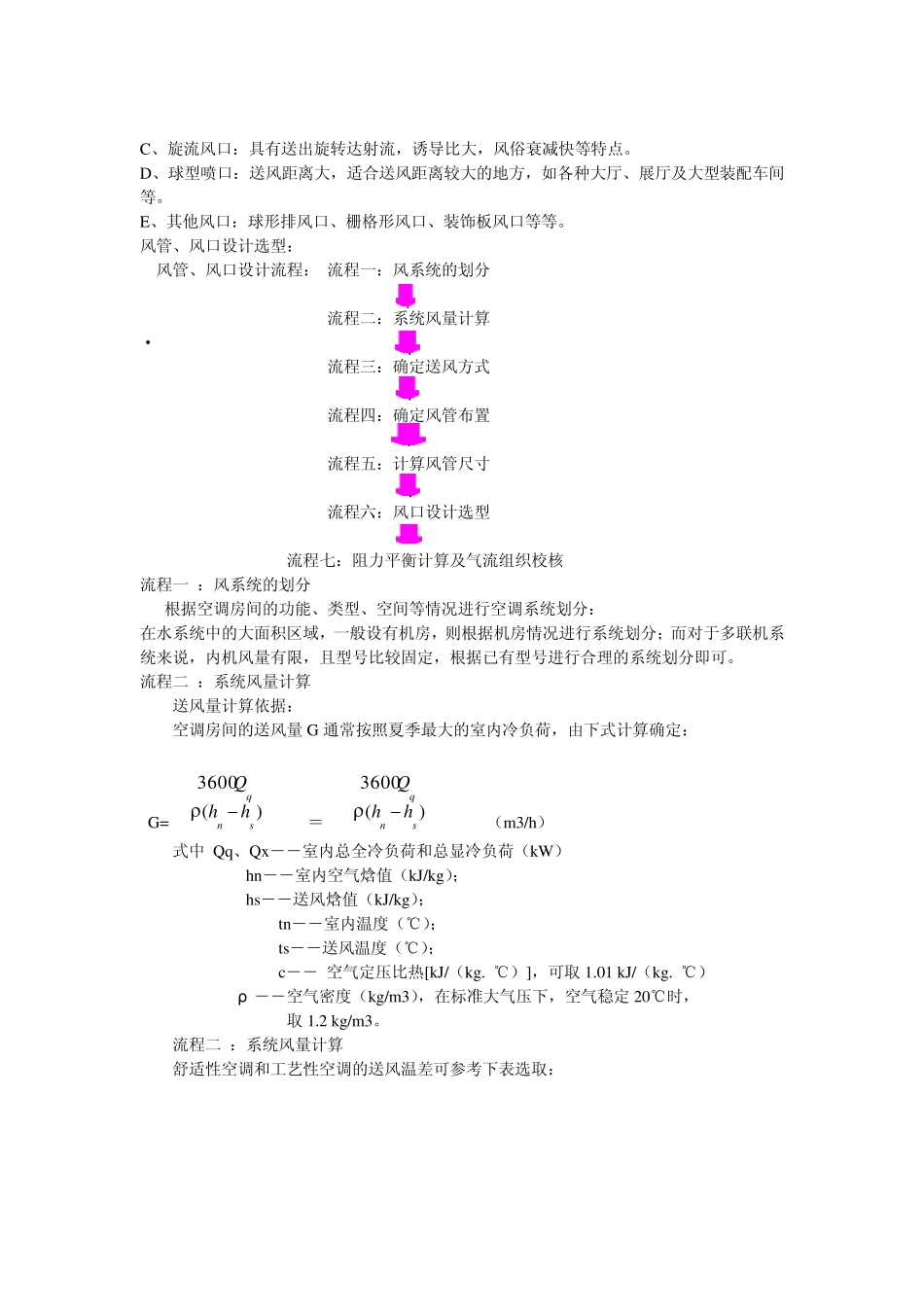

空调系统风管、风口设计选型 在空调、通风系统设计中,一个主要内容就是各种送风、回风、新风、及排风道和风口的布置,加上各种设备组合起来,才能成为一个完整的风系统。在空调、通风系统设计中,一个主要内容就是各种送风、回风、新风、及排风道和风口的布置,加上各种设备组合起来,才能成为一个完整的风系统。 风管、风口的分类 1、风管分类 A、按风管材料分: 1) 镀锌钢板风管:常用在空调送、回风管道(优点:使用寿命较长,摩擦阻力小,制作快速方便,可工厂预制也可现场临时制作;缺点:受加工设备限制,厚度不宜超过 1.2m m ) 2) 普通钢板风管:常用在厨房灶具排油烟以及防排烟风道上(要求在 2m m 上只能采用普通钢板焊接而成,对焊接技术有一定要求) 3) 无机玻璃钢风管:常用于消防防排烟系统(优点:具有耐腐蚀、使用寿命长,强度较高的优点,造价与钢板风管基本相同;缺点:质量不稳定,某些厂商生产的材料质量比较差,强度和耐火性达不到要求,现场维修较困难) 4) 硅酸盐板风管:常用排烟管道(优点与无机玻璃钢板相类似,显著特点是防火性能较好: 缺点:综合造价比较高) 5) 复合保温板风管:常用有:上海万博(铝箔聚氨脂)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等。 6) 软风管:常用有铝箔型软管、铝制波纹形半软管、玻纤管(在工程上具有施工简单、灵活方便等特点,但其风管阻力比较大,且对施工管理要求比较高)。 7) 其他风管:土建、砖茄、布风管等。 B、按风管作用分: 送风、回风、排风、新风管等 C、按风管内风速分: 低速、高速风。 2、风口分类 1)、按风口材料分:铝合金风口、铸铁风口、塑料风口、木制风口等。 2)、按风口形状及功能分 A、百叶风口:门铰式百叶风口、单层百叶、双层百叶、防雨百叶等。 B、散流器:方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等。 C、旋流风口:具有送出旋转达射流,诱导比大,风俗衰减快等特点。 D、球型喷口:送风距离大,适合送风距离较大的地方,如各种大厅、展厅及大型装配车间 等。 E、其他风口:球形排风口、栅格形风口、装饰板风口等等。 风管、风口设计选型: 风管、风口设计流程: 流程一:风系统的划分 流程二:系统风量计算 · 流程三:确定送风方式 流程四:确定风管布置 流程五:计算风管尺寸 流程六:风口设计选型 流程七:阻力平衡计算及气流组...
