立式轴流泵机组调试试运行方案

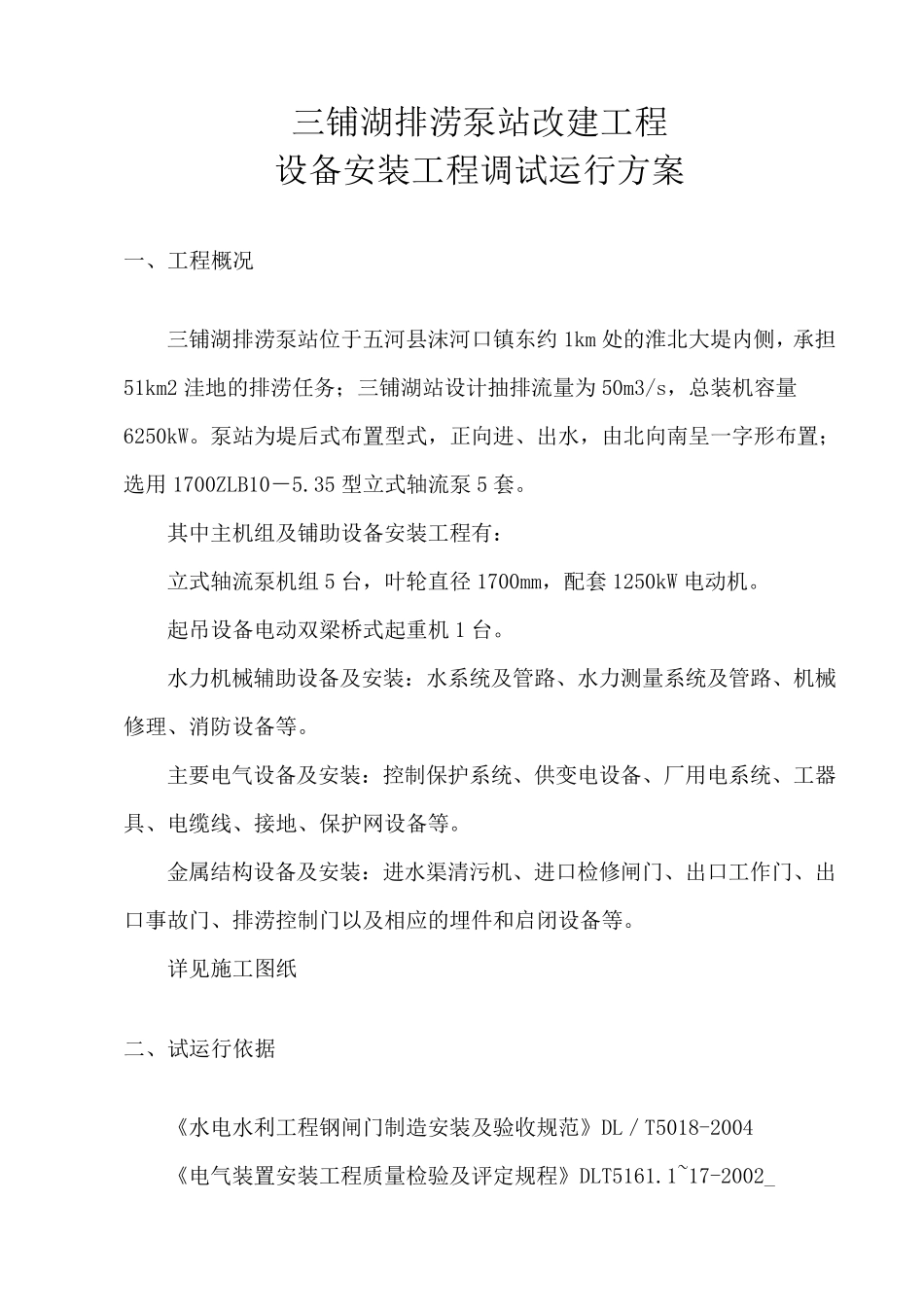

三铺湖排涝泵站改建工程 设备安装工程调试运行方案 一、工程概况 三铺湖排涝泵站位于五河县沫河口镇东约 1km 处的淮北大堤内侧，承担51km2 洼地的排涝任务；三铺湖站设计抽排流量为 50m3/s，总装机容量6250kW。泵站为堤后式布置型式，正向进、出水，由北向南呈一字形布置；选用 1700ZLB10－5.35 型立式轴流泵5 套。 其中主机组及铺助设备安装工程有： 立式轴流泵机组 5 台，叶轮直径 1700mm，配套 1250kW 电动机。 起吊设备电动双梁桥式起重机 1 台。 水力机械辅助设备及安装：水系统及管路、水力测量系统及管路、机械修理、消防设备等。 主要电气设备及安装：控制保护系统、供变电设备、厂用电系统、工器具、电缆线、接地、保护网设备等。 金属结构设备及安装：进水渠清污机、进口检修闸门、出口工作门、出口事故门、排涝控制门以及相应的埋件和启闭设备等。 详见施工图纸 二、试运行依据 《 水电水利 工程钢 闸门制造 安装及验 收 规 范 》 DL／ T5018-2004 《 电气装置安装工程质 量检验 及评 定 规 程》 DLT5161.1~17-2002_ 《高压柜通用技术条件》GB11022-1999 《电气装置安装工程接地装置施工及验收规范》GB50169-2006 《电气装置安装工程低压电器施工及验收规范》GB50254-96 《电气装置安装工程母线装置施工及验收规范》GBJ149-90 《水闸施工规范》SL27-91 《泵站安装及验收规范》SL317-2004 《电缆线路施工及验收规范》GB50168-2006 《起重设备安装工程施工及验收规范》(GB50278-98) 三铺湖排涝泵站改建工程项目技术规范、施工图纸及相关技术资料 三、试运行内容及目的 1、负载试运行内容 （1）单台机组试运行 单台机组试运行一般应连续运行 24 小时或在 7 天内累计运行 48 小时，包括机组无故障停机次数不少于 3 次，每次无故障停机时间宜不超过 1h。 （2）联合试运行 机组联合试运行，机组联合试运行一般不少于 6 小时，如确因水源不足的原因，要求减少运行时间，应征得工程主管部门同意。 2、试运行目的 （1）通过试运行，主要考察 5 台立式轴流泵机组的运行状况与各项技术性能是否满足设计要求，考察与其相关的自动化监控系统、高低压配电及补偿系统、闸门启闭液压系统、技术供水冷却及排水系统等设备的运行状况与技术性能，鉴定设备安装质量。 （2）试运行泵组运行全部采用计算机监控操作方式。远程监控系统有故障时，可采用就地PLC 程序控制操作方式，...
