端子型号与识别

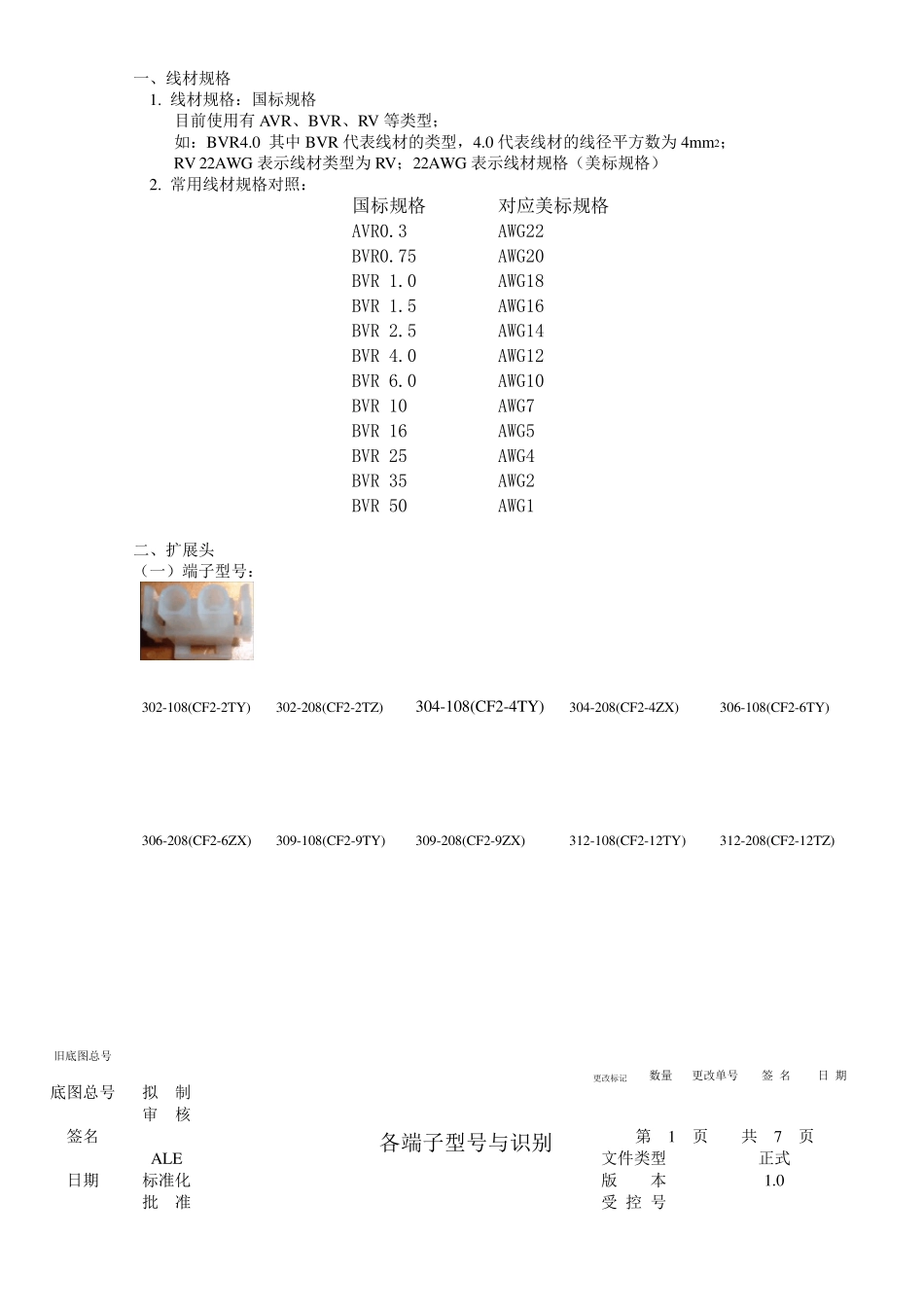

端子型号与识别_第1页
1/8

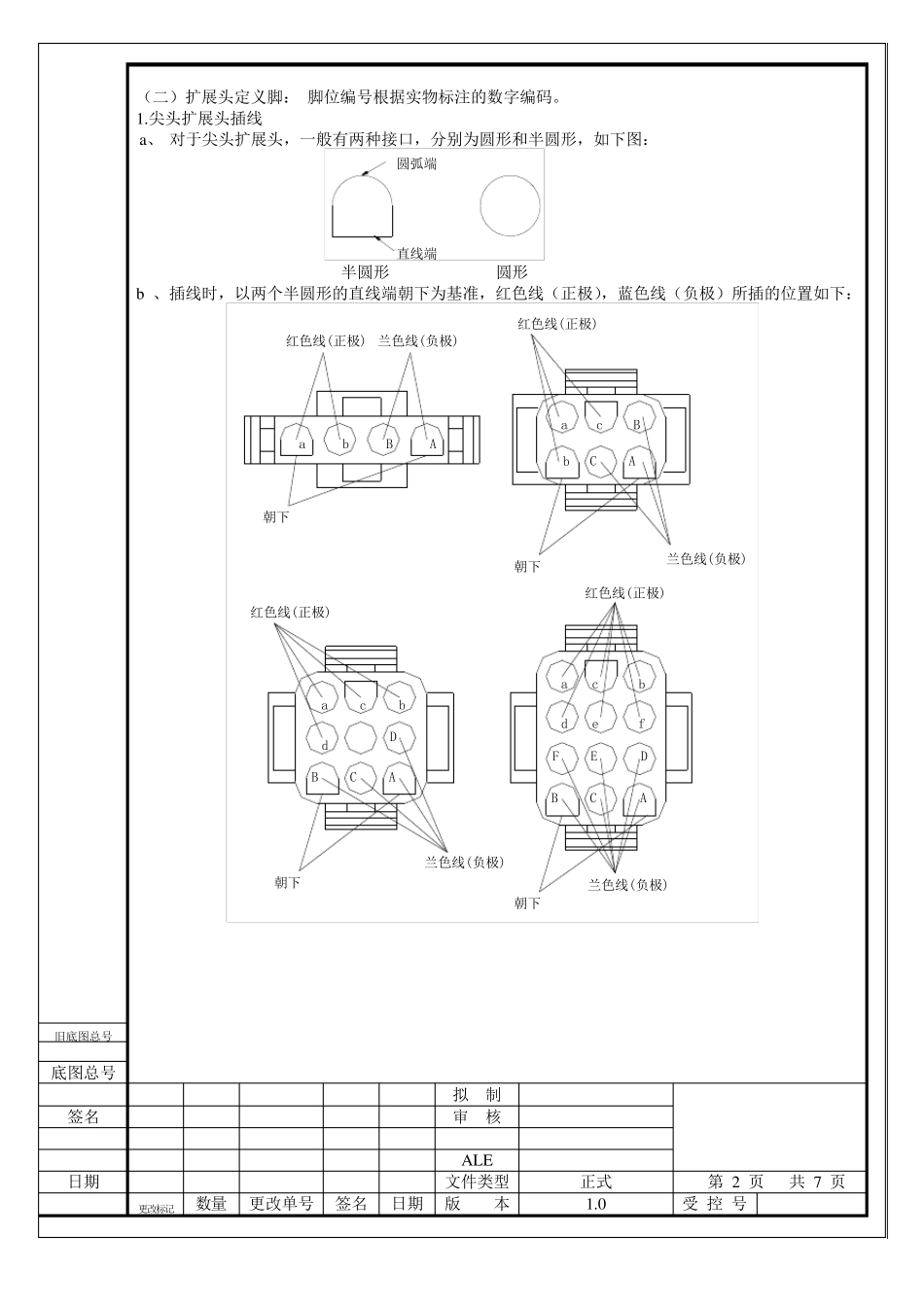

端子型号与识别_第2页
2/8

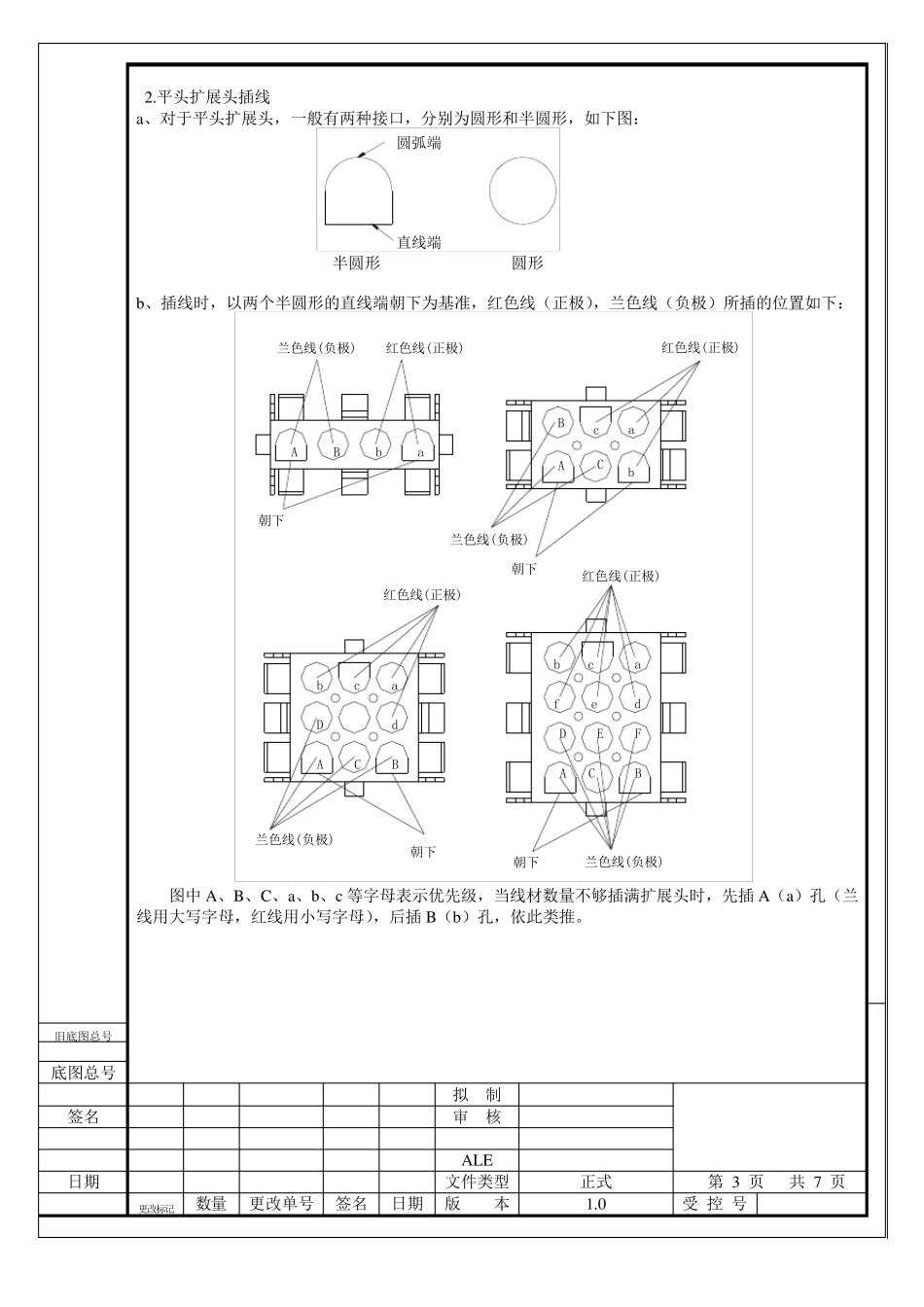

端子型号与识别_第3页
3/8
一、线材规格 1. 线材规格:国标规格 目前使用有 AVR、BVR、RV 等类型; 如:BVR4.0 其中 BVR 代表线材的类型,4.0 代表线材的线径平方数为 4m m 2; RV 22AWG 表示线材类型为 RV;22AWG 表示线材规格(美标规格) 2. 常用线材规格对照: 国标规格 对应美标规格 AVR0.3 AWG22 BVR0.75 AWG20 BVR 1.0 AWG18 BVR 1.5 AWG16 BVR 2.5 AWG14 BVR 4.0 AWG12 BVR 6.0 AWG10 BVR 10 AWG7 BVR 16 AWG5 BVR 25 AWG4 BVR 35 AWG2 BVR 50 AWG1 二、扩展头 (一)端子型号: 302-108(CF2-2TY) 302-208(CF2-2TZ) 304-108(CF2-4TY) 304-208(CF2-4ZX) 306-108(CF2-6TY) 306-208(CF2-6ZX) 309-108(CF2-9TY) 309-208(CF2-9ZX) 312-108(CF2-12TY) 312-208(CF2-12TZ) 旧底图总号 更改标记 数量 更改单号 签 名 日 期 底图总号 拟 制 各端子型号与识别 审 核 签名 第 1 页 共 7 页 ALE 文件类型 正式 日期 标准化 版 本 1.0 批 准 受 控 号 (二)扩展头定义脚: 脚位编号根据实物标注的数字编码。 1.尖头扩展头插线 a、 对于尖头扩展头,一般有两种接口,分别为圆形和半圆形,如下图: 直线端圆弧端 半圆形 圆形 b 、插线时,以两个半圆形的直线端朝下为基准,红色线(正极),蓝色线(负极)所插的位置如下: 兰色线(负极)红色线(正极)兰色线(负极)红色线(正极)兰色线(负极)红色线(正极)朝下兰色线(负极)红色线(正极)朝下朝下朝下ACbBcaABabACBacbDdACBacbDEFfed 旧底图总号 底图总号 拟 制 签名 审 核 ALE 日期 文件类型 正式 第 2 页 共 7 页 更改标记 数量 更改单号 签名 日期 版 本 1.0 受 控 号 2.平头扩展头插线 a、对于平头扩展头,一般有两种接口,分别为圆形和半圆形,如下图: 直线端圆弧端 半圆形 圆形 b、插线时,以两个半圆形的直线端朝下为基准,红色线(正极),兰色线(负极)所插的位置如下: 兰色线(负极)红色线(正极)兰色线(负极)红色线(正极)兰色线(负极)红色线(正极)兰色线(负极)红色线(正极)朝下朝下朝下朝下ABCacbABabABCDacbdABCDEFacbdef 图中 A、B、C、a、b、c 等字母表示优先级,当线材数量不够插满扩展头时,先插A(a)孔(兰线用大写字母,红线用小写字母),后插B(b)孔,依此类推。 旧底图总号 底图总号 拟 制 签名 审 核 ALE 日期 文件类型 正式 第 3 页 ...
