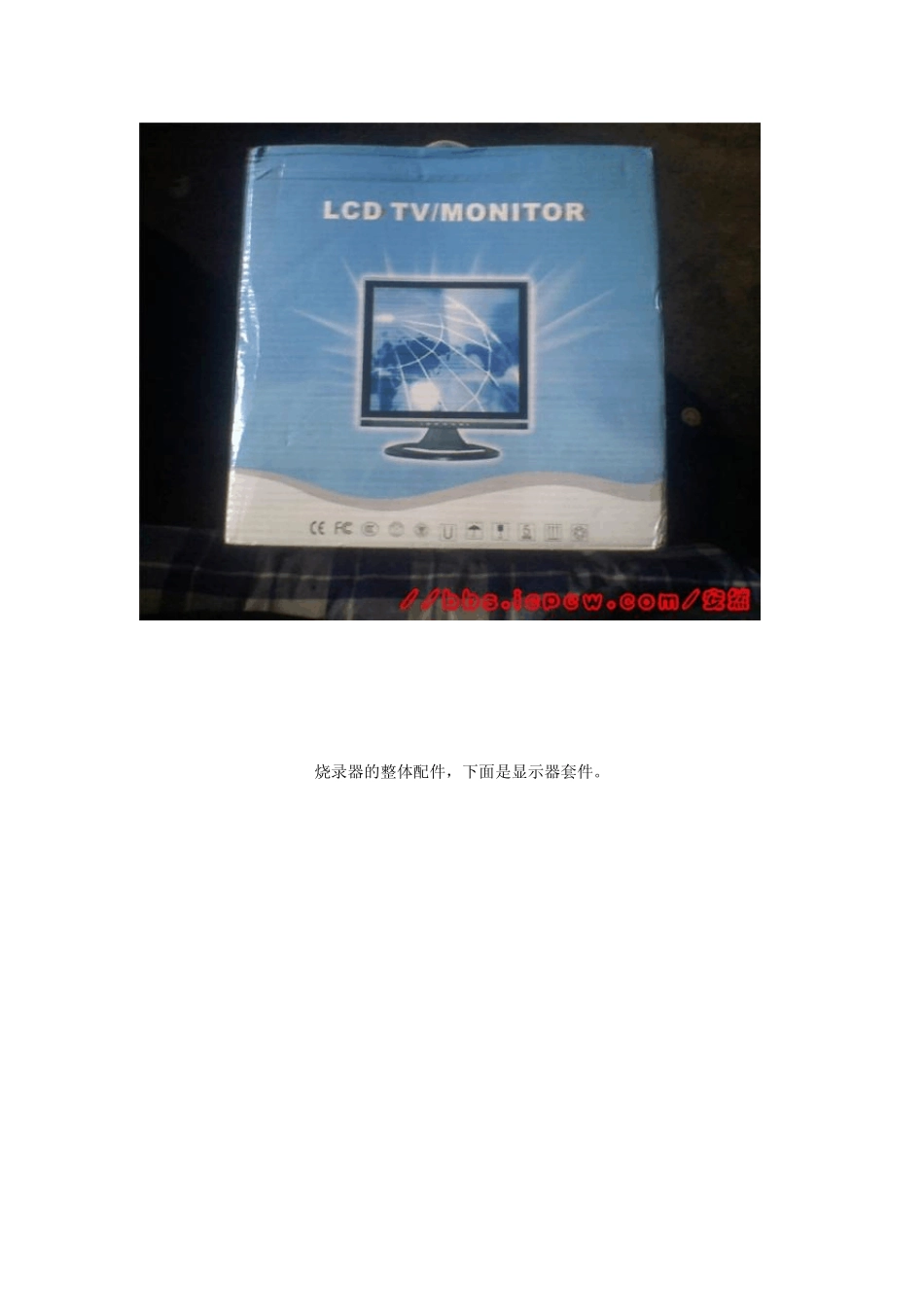

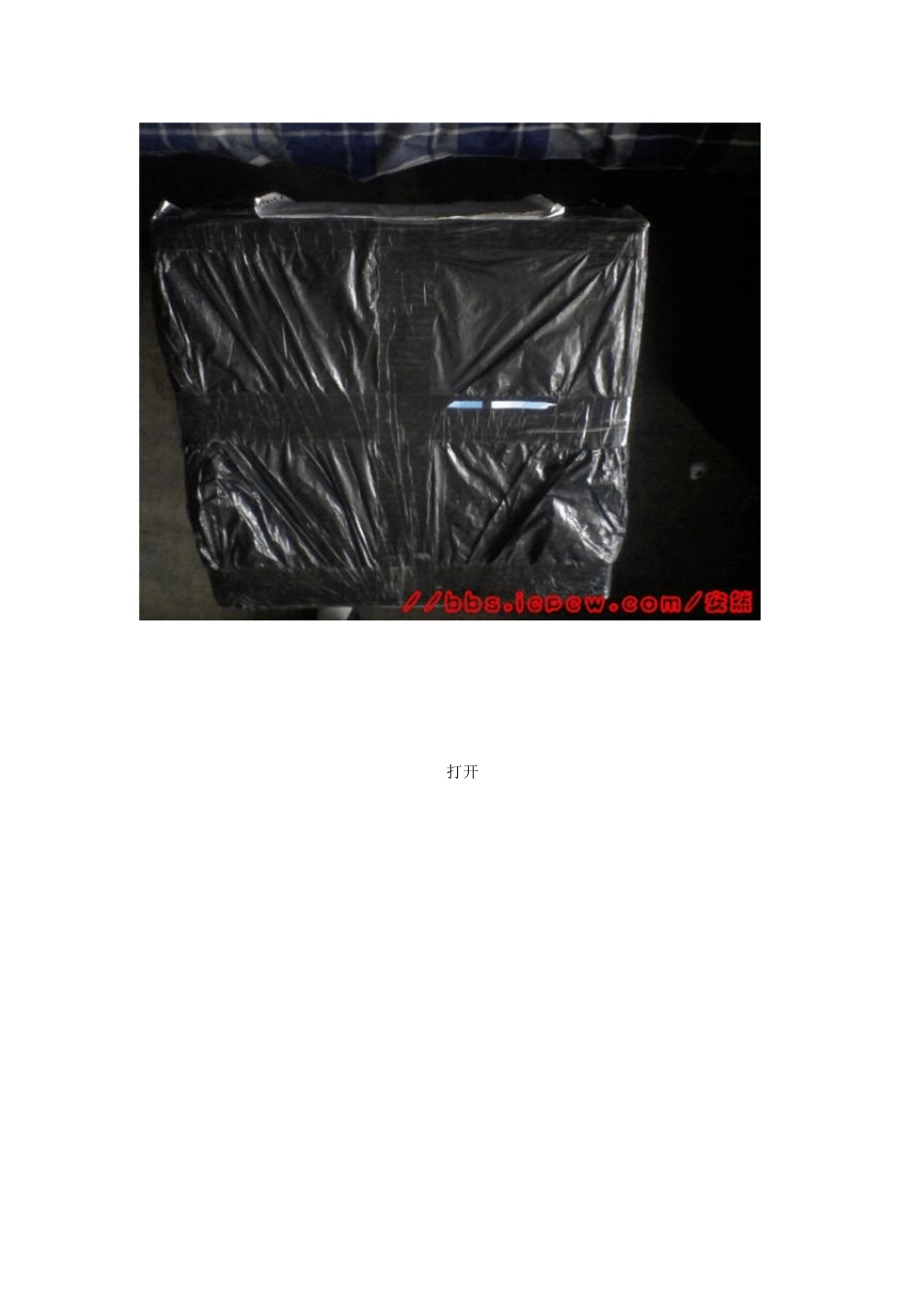

变废为宝-----再议笔记本液晶屏改装台式机液晶显示器 随着IT技术的不断发展、进步,产品的更新换代,被淘汰的笔记本变得越来越多。然而我们是否能够对这些已经过时的笔记本加以利用呢?答案是肯定的。今天我就教大家充分利用废旧笔记本的液晶屏,使之能够发挥“余光”。但前提是这些被拆卸下来的液晶屏必许是好的(TMDS的液晶屏不可以组装)。废话不多说了,这就开始. 第一步:准备材料 所需材料:拆卸的笔记本液晶屏一块(液晶屏的型号一般在它的背面,拆卸下来的时候在外面很明显的,你只需记下型号,在买套件的时候只需把型号说与店家即可),改装套件(包括外壳,高压板,驱动信号板,电源适配器),烧录器(刷写程序的硬件工具),并口线一条(一公头一母头),USB 供电转接线一条(给烧录器供电用的)。 快递原包装 打开 烧录器的整体配件,下面是显示器套件。 烧录器 显示器外壳套件。 第二步:为信号驱动板写相应的驱动(俗称:刷屏) 这里需要注意的是每一块液晶屏生产出来的时候都有相应的型号,而每一种型号都有相应的驱动程序。我们只需根据液晶屏的型号和驱动信号板判断出液晶屏需要哪个驱动,再把相应的驱动写入信号板中即可。信号板型号的判断方法:看芯片。 确定驱动的方法:比如拿本文中的LG LP133X7(A2)为例,分辨率是1024*768的,你就找 1024*768 的程序,然后,再量屏的接口定义,每组信号之间的电阻是100 欧左右,一共有4 组,这就是单 6 的,你在找 si6l 的程序,也就是单 6,这就基本上可以确定几个程序了。然后写进去试一下就行了,不行就换。本例液晶屏的驱动名称为:RTD2025L_PNL_L141X1_LP141X3_B133XN03_tx 31d70v c1cab_SI6L_XGA_NA_5key .hex 下面正式开始: 首先连接线路:分别把并口线、显示器的 VGA插口、USB供电接口插入烧录器。并口线另一头插在电脑的打印机接口(前提是你的电脑必须有这个这个打印机接口,曾经尝试用转接线,但是都不能成功),USB插在电脑的 USB接口上来给烧录器供电。如图所示: 连接的整体效果图 烧录器连接的近照 图中有红点的那个就是烧录器的电源指示灯。首先,必须安装一个协议:PORT95NT.ex e,就好比是TCP/IP 协议。 其次,运行升级安装工具:RTDTo o l。如图所示界面: 点击configu ration 出现如下画面,这一步必须做,不然任凭你怎么刷都不会成功的。 选择Read出现如下画面 (提示:在升级过程中必须进行这一步,否则刷写会失败)。...
