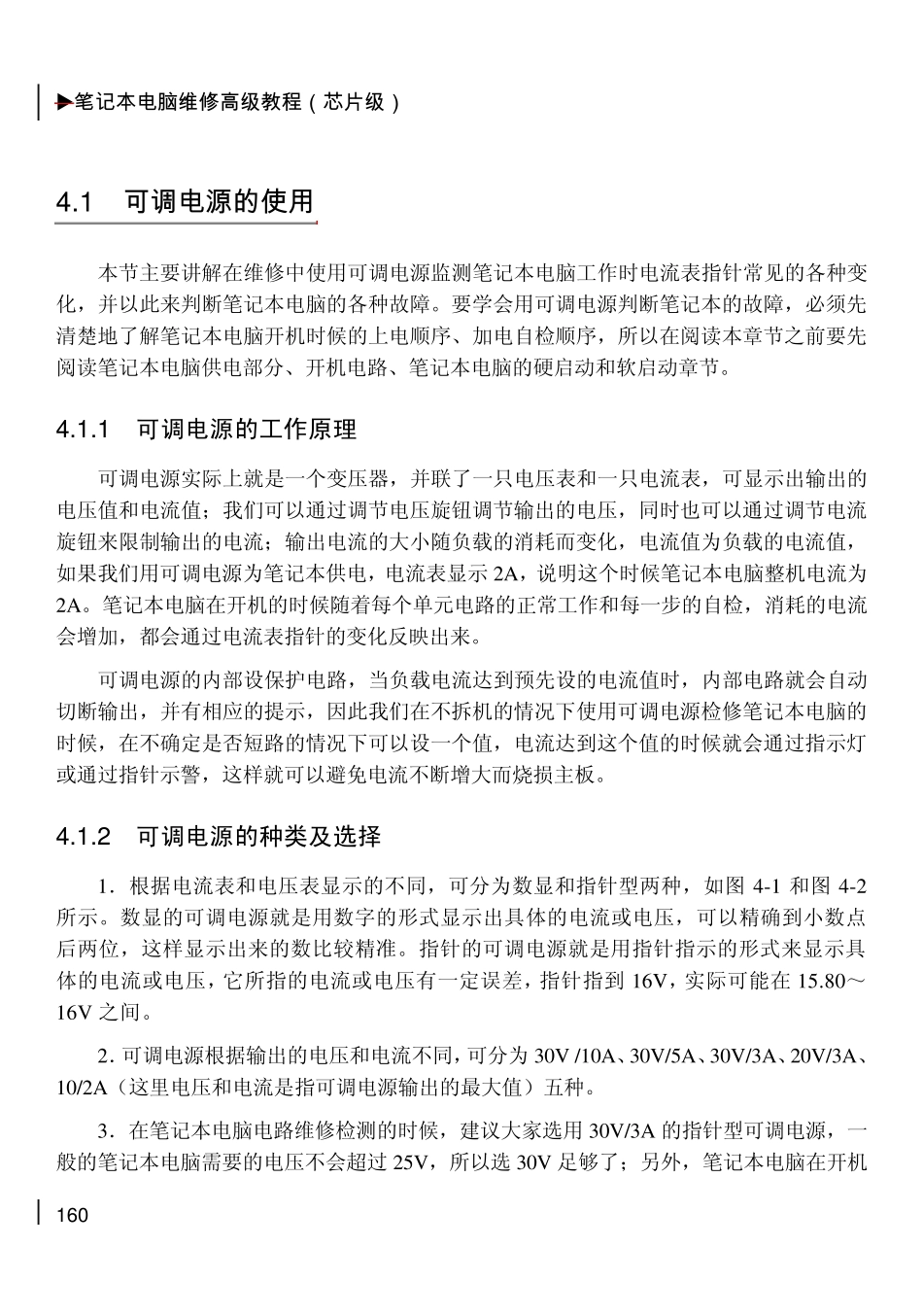

第 4 章 维 修 工 具 的 使 用 本 章 主 要 讲 解 笔 记 本 电 脑 维 修 工 具 ——可调电 源和测试卡的 使 用 ,通过本 章 的学习将掌握如何使 用 可调电 源和测试卡来判断和分析笔 记 本 电 脑 的 各种常见故障。 笔 记 本 电 脑 维 修 高 级 教 程 ( 芯 片 级 ) 1 6 0 4 .1 可 调 电 源 的 使用 本节主要讲解在维修中使用可调电源监测笔记本电脑工作时电流表指针常见的各种变化,并以此来判断笔记本电脑的各种故障。要学会用可调电源判断笔记本的故障,必须先清楚地了解笔记本电脑开机时候的上电顺序、加电自检顺序,所以在阅读本章节之前要先阅读笔记本电脑供电部分、开机电路、笔记本电脑的硬启动和软启动章节。 4 .1 .1 可调电源的工作原理 可调电源实际上就是一个变压器,并联了一只电压表和一只电流表,可显示出输出的电压值和电流值;我们可以通过调节电压旋钮调节输出的电压,同时也可以通过调节电流旋钮来限制输出的电流;输出电流的大小随负载的消耗而变化,电流值为负载的电流值,如果我们用可调电源为笔记本供电,电流表显示 2A ,说明这个时候笔记本电脑整机电流为2A 。笔记本电脑在开机的时候随着每个单元电路的正常工作和每一步的自检,消耗的电流会增加,都会通过电流表指针的变化反映出来。 可调电源的内部设保护电路,当负载电流达到预先设的电流值时,内部电路就会自动切断输出,并有相应的提示,因此我们在不拆机的情况下使用可调电源检修笔记本电脑的时候,在不确定是否短路的情况下可以设一个值,电流达到这个值的时候就会通过指示灯或通过指针示警,这样就可以避免电流不断增大而烧损主板。 4 .1 .2 可调电源的种类及选择 1.根据电流表和电压表显示的不同,可分为数显和指针型两种,如图 4-1 和图 4-2所示。数显的可调电源就是用数字的形式显示出具体的电流或电压,可以精确到小数点后两位,这样显示出来的数比较精准。指针的可调电源就是用指针指示的形式来显示具体的电流或电压,它所指的电流或电压有一定误差,指针指到 16V ,实际可能在15.80~16V 之间。 2.可调电源根据输出的电压和电流不同,可分为 30V /10A 、30V /5A 、30V /3A 、20V /3A 、10/2A (这里电压和电流是指可调电源输出的最大值)五种。 3.在笔记本电脑电路维修检测的时候,建议大家选用30V /3A 的指针型可调电源,一般的笔记本电脑...
