第09章汽轮机转速测量装置

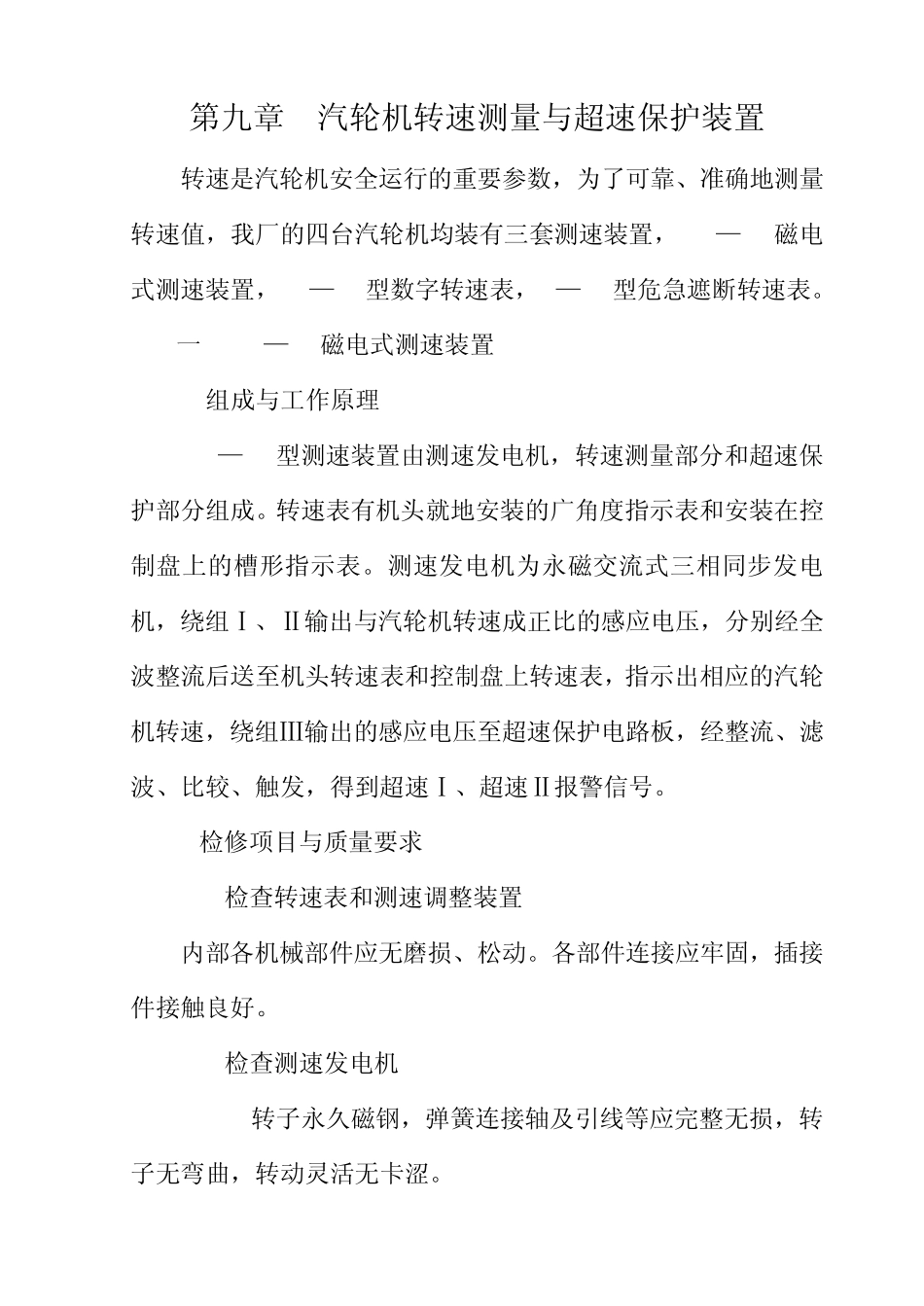

第九章 汽轮机转速测量与超速保护装置 转速是汽轮机安全运行的重要参数，为了可靠、准确地测量转速值，我厂的四台汽轮机均装有三套测速装置，ZQC—11磁电式测速装置，SZC—04型数字转速表，WZ—1A型危急遮断转速表。 一 ZQC—11磁电式测速装置 1 组成与工作原理 ZQC—11型测速装置由测速发电机，转速测量部分和超速保护部分组成。转速表有机头就地安装的广角度指示表和安装在控制盘上的槽形指示表。测速发电机为永磁交流式三相同步发电机，绕组Ⅰ、Ⅱ输出与汽轮机转速成正比的感应电压，分别经全波整流后送至机头转速表和控制盘上转速表，指示出相应的汽轮机转速，绕组Ⅲ输出的感应电压至超速保护电路板，经整流、滤波、比较、触发，得到超速Ⅰ、超速Ⅱ报警信号。 2检修项目与质量要求 2.1检查转速表和测速调整装置 内部各机械部件应无磨损、松动。各部件连接应牢固，插接件接触良好。 2.2检查测速发电机 2.2.1转子永久磁钢，弹簧连接轴及引线等应完整无损，转子无弯曲，转动灵活无卡涩。 2.2.2测量线圈电阻值与上次测量值进行比较，误差应不大于±2%。 2.2.3用 500V绝缘表测量线圈对外壳的绝缘电阻，应不小于10MΩ 。 2.2.4测速发电机转速与输出电压成线性关系，其线性偏差应不大于±1%。 2.2.5测速发电机安装时，转轴应与联结器同心，引出线（蛇皮软管）应沿管道绑扎牢固。 2.3加注润滑油 注油管应畅通，加注润滑油应适量。 2.4解体检修 一般不得随意解体检修。若零部件有损坏需修理或更换时，只拆卸有关部分。 3调校项目与技术标准 3.1校准前的检查 3.1.1检查转速表，不得有影响读数准确度和测量安全的故障或缺陷。 3.1.2各部件接线正确无误，标志清晰，转动部分无磨擦。 3.1.2用手轻轻转动转轴，表针偏转应平稳，无跳动和卡涩。停止转动转轴，表针应能返回零点或规定的起始点。 3.2基本误差、示值变动性、回程误差、指针摆动幅值的校准 3.2.1选择校准点，不应少于5点。其中包括正常使用点和超速点。 3.2.2启动转速校准器，平稳地升速，使标准表指示到第一个校准点，读取被校表示值，同时，读取指针最大和最小的摆动值。 3.2.3依照上述方法，按上升方向校准其它各校准点，然后按下降方向校准各校准点。 对于每一个校准点，均应校准三次。 3、3误差的计算 a. 基本误差δ 按下式计算： %100Nnns 式中： n——每个校准点三次读数的平均值，r/min； sn ——校准点的校准转速值，r/min； N——被...
