第11章气动回路与气动系统

第11章气动回路与气动系统_第1页
1/22

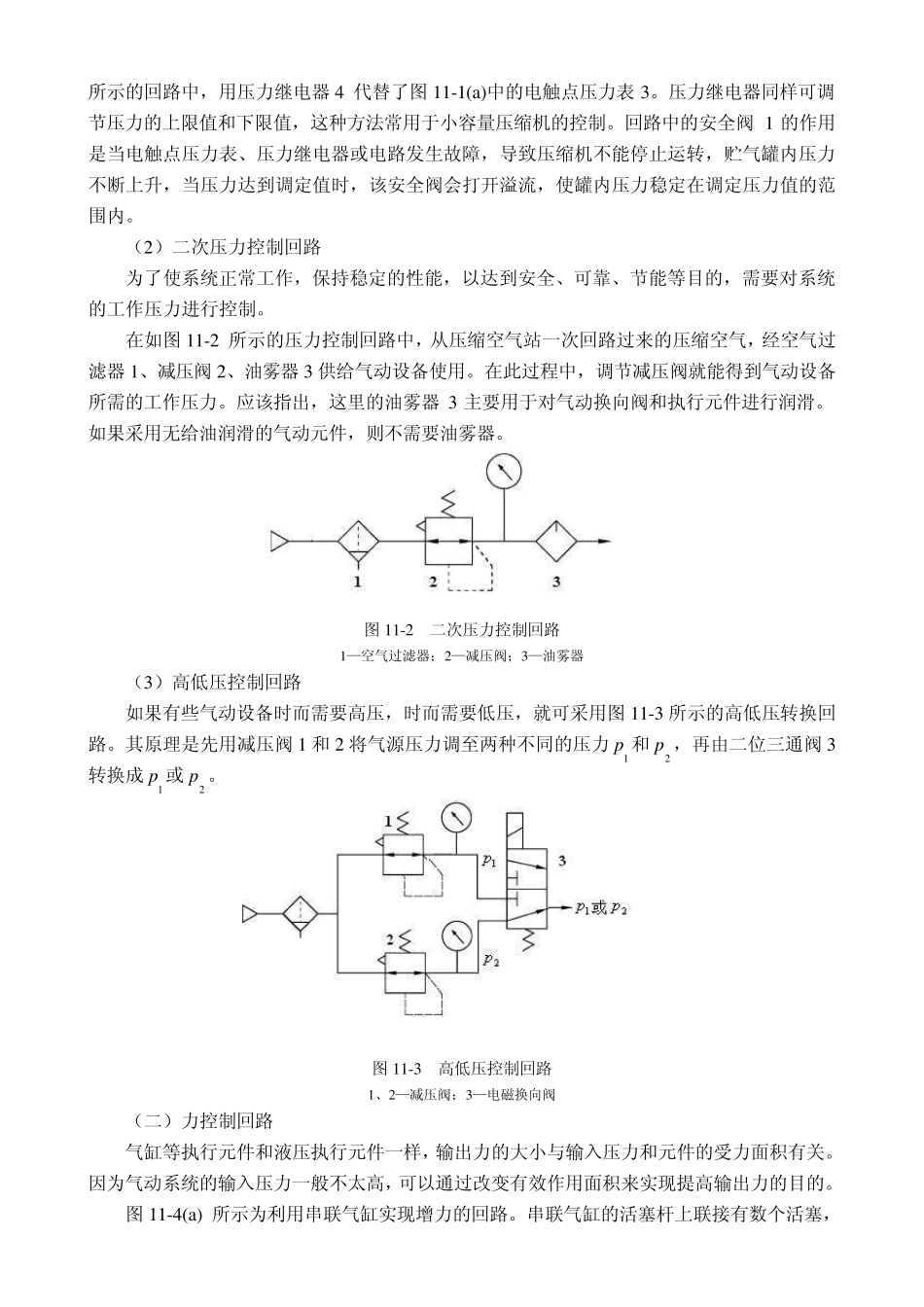

第11章气动回路与气动系统_第2页
2/22

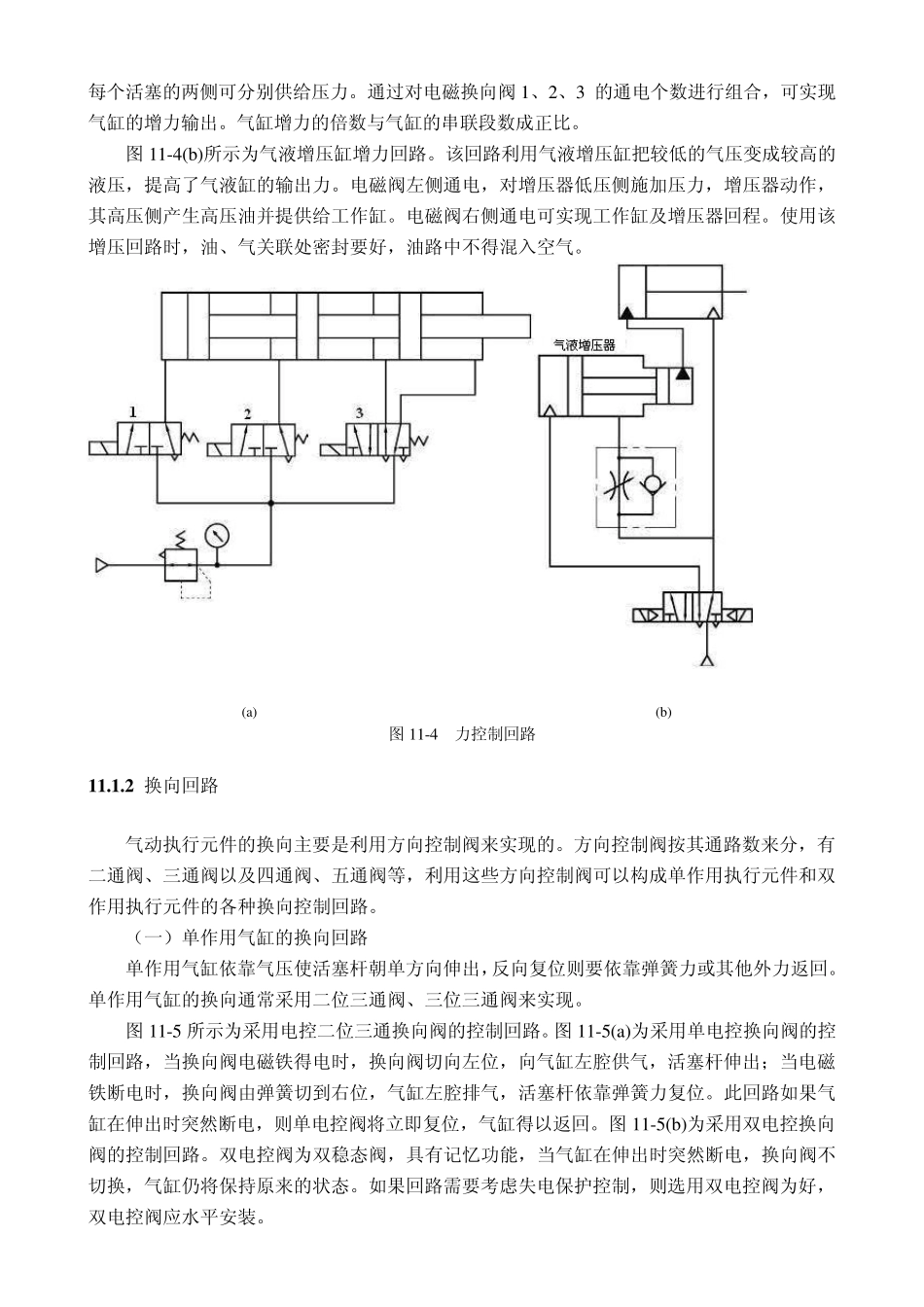

第11章气动回路与气动系统_第3页
3/22

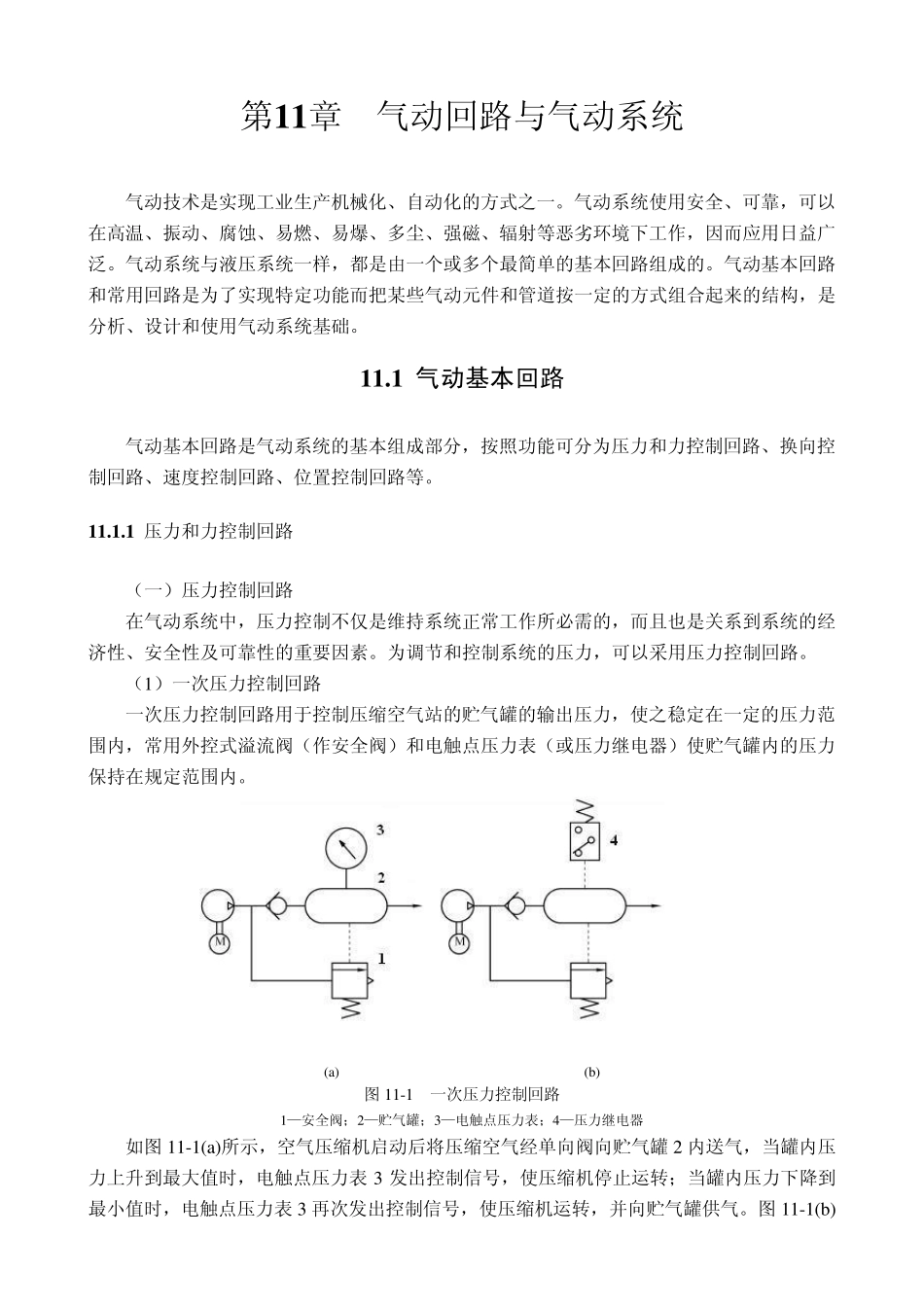

第1 1 章 气动回路与气动系统 气动技术是实现工业生产机械化、自动化的方式之一。气动系统使用安全、可靠,可以在高温、振动、腐蚀、易燃、易爆、多尘、强磁、辐射等恶劣环境下工作,因而应用日益广泛。气动系统与液压系统一样,都是由一个或多个最简单的基本回路组成的。气动基本回路和常用回路是为了实现特定功能而把某些气动元件和管道按一定的方式组合起来的结构,是分析、设计和使用气动系统基础。 1 1 .1 气动基本回路 气动基本回路是气动系统的基本组成部分,按照功能可分为压力和力控制回路、换向控制回路、速度控制回路、位置控制回路等。 1 1 .1 .1 压力和力控制回路 (一)压力控制回路 在气动系统中,压力控制不仅是维持系统正常工作所必需的,而且也是关系到系统的经济性、安全性及可靠性的重要因素。为调节和控制系统的压力,可以采用压力控制回路。 (1)一次压力控制回路 一次压力控制回路用于控制压缩空气站的贮气罐的输出压力,使之稳定在一定的压力范围内,常用外控式溢流阀(作安全阀)和电触点压力表(或压力继电器)使贮气罐内的压力保持在规定范围内。 (a) (b) 图11-1 一次压力控制回路 1—安全阀;2—贮气罐;3—电触点压力表;4—压力继电器 如图11-1(a)所示,空气压缩机启动后将压缩空气经单向阀向贮气罐2 内送气,当罐内压力上升到最大值时,电触点压力表3 发出控制信号,使压缩机停止运转;当罐内压力下降到最小值时,电触点压力表3 再次发出控制信号,使压缩机运转,并向贮气罐供气。图11-1(b)所示的回路中,用压力继电器 4 代替了图 11-1(a)中的电触点压力表 3。压力继电器同样可调节压力的上限值和下限值,这种方法常用于小容量压缩机的控制。回路中的安全阀 1 的作用是当电触点压力表、压力继电器或电路发生故障,导致压缩机不能停止运转,贮气罐内压力不断上升,当压力达到调定值时,该安全阀会打开溢流,使罐内压力稳定在调定压力值的范围内。 (2)二次压力控制回路 为了使系统正常工作,保持稳定的性能,以达到安全、可靠、节能等目的,需要对系统的工作压力进行控制。 在如图 11-2 所示的压力控制回路中,从压缩空气站一次回路过来的压缩空气,经空气过滤器 1、减压阀 2、油雾器 3 供给气动设备使用。在此过程中,调节减压阀就能得到气动设备所需的工作压力。应该指出,这里的油雾器 3 主要用于对气动换向阀和执行元件进行润滑。如果采用无给油润滑的气动元件,...
