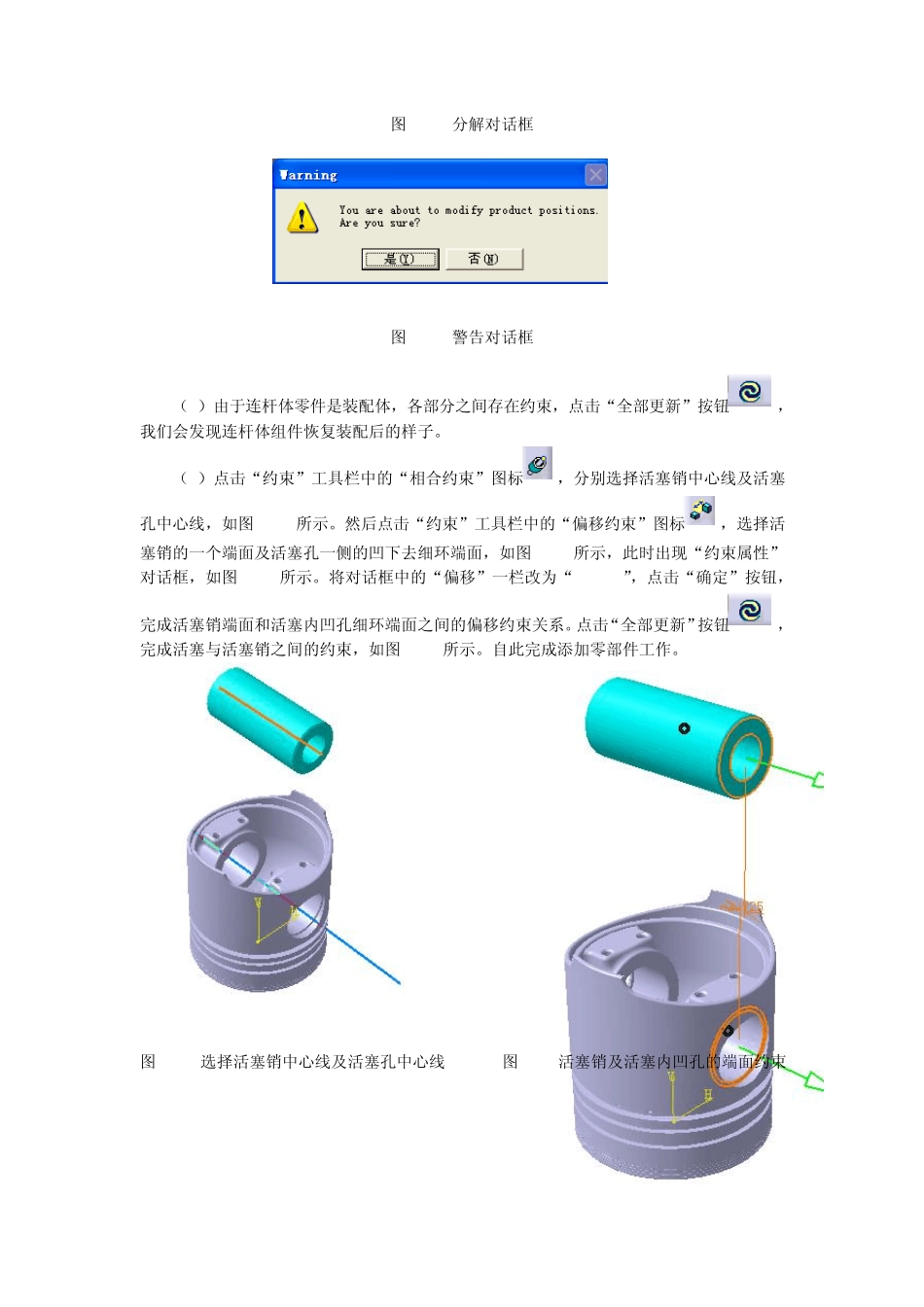

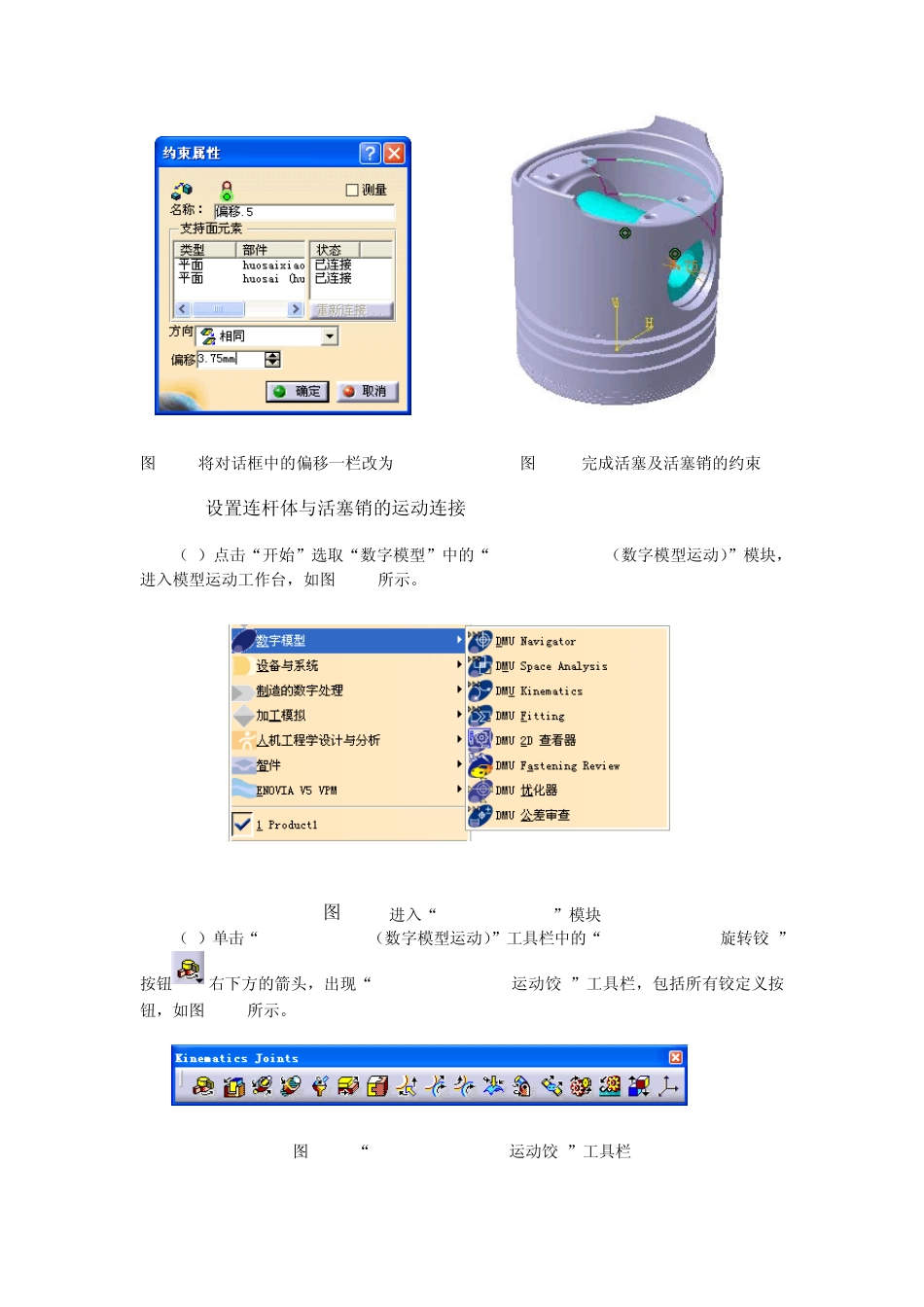

第16章 CATIA 运动分析 16.1 曲轴连杆运动分析 四缸发动机曲轴、连杆和活塞的运动分析是较复杂的机械运动。曲轴做旋转运动，连杆左做平动，活塞是直线往复运动。在用CATIA作曲轴、连杆和活塞的运动分析的步骤如下所示。 （1） 设置曲轴、连杆、活塞及活塞销的运动连接。 （2） 创建简易缸套机座。 （3） 设置曲轴与机座、活塞与活塞缸套之间的运动连接。 （4） 模拟仿真。 （5） 运动分析。 16.1.1 定义曲轴、连杆、活塞及活塞销的运动连接 1.新建组文件 (1)点击“开始”选取“机械设计”中的“装配件设计”模块，如图 16-1所示。 图 16-1 进入“装配件设计”模块 （2）进入装配件设计模块后，点击添加现有组件图标，再点击模型树上的Product1图 标 ，此 时 会 出 现 文件选 择 对 话 框 ，按 住Ctrl键 ，分别 选 取“Chapter16/huo-sai-xiao.CATPart、huo-sai.CATPart 、lianganzujian.CATproduct、quzhou.CATpart”，将这些零件体载入到 Product1中。 （3）此时，零件体载入后重合到一起，点击分解图标，出现分解对话框如图 16-2所示。然后点击模型树上的Product1,点击确定，此时弹出警告对话框，如图 16-3所示，警告各零件的位置会发生变，点击警告对话框的按钮“是”，我们会发现各个零件分解开来。 图16-2 分解对话框 图16-3 警告对话框 （3）由于连杆体零件是装配体，各部分之间存在约束，点击“全部更新”按钮，我们会发现连杆体组件恢复装配后的样子。 （4）点击“约束”工具栏中的“相合约束”图标，分别选择活塞销中心线及活塞孔中心线，如图16-4所示。然后点击“约束”工具栏中的“偏移约束”图标，选择活塞销的一个端面及活塞孔一侧的凹下去细环端面，如图16-5所示，此时出现“约束属性”对话框，如图16-6所示。将对话框中的“偏移”一栏改为“3.75mm”，点击“确定”按钮，完成活塞销端面和活塞内凹孔细环端面之间的偏移约束关系。点击“全部更新”按钮，完成活塞与活塞销之间的约束，如图16-7所示。自此完成添加零部件工作。 图16-4 选择活塞销中心线及活塞孔中心线 图16-5活塞销及活塞内凹孔的端面约束 图16-6将对话框中的偏移一栏改为3.75mm 图16-7 完成活塞及活塞销的约束 2. 设置连杆体与活塞销的运动连接 （1）点击“开始”选取“数字模型”中的“DMU Kinematics（数字模型运动）”模块，进入模型运动工作台，如图16-8所示。 图16-8 进入“DMU Kinematics”模...
