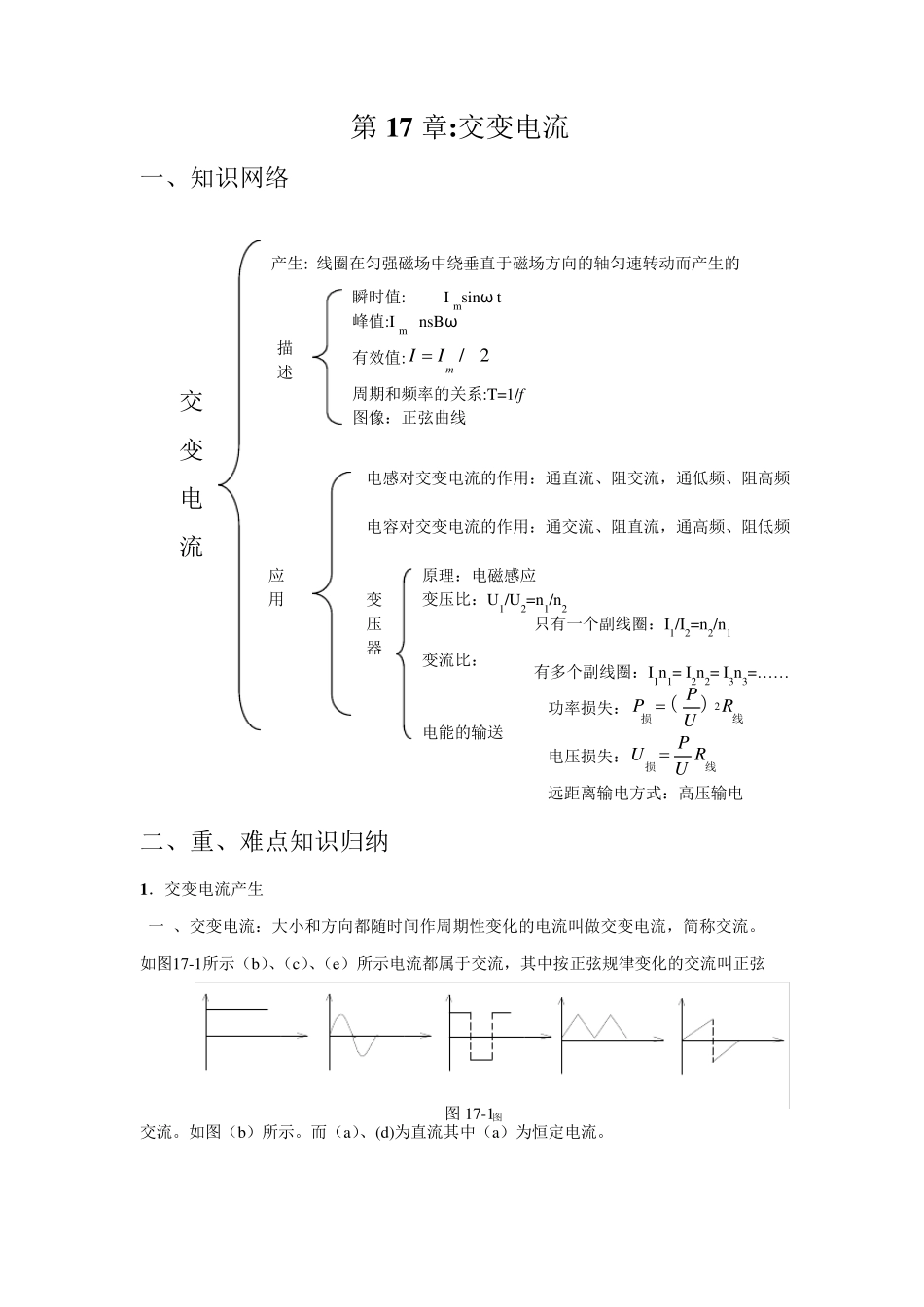

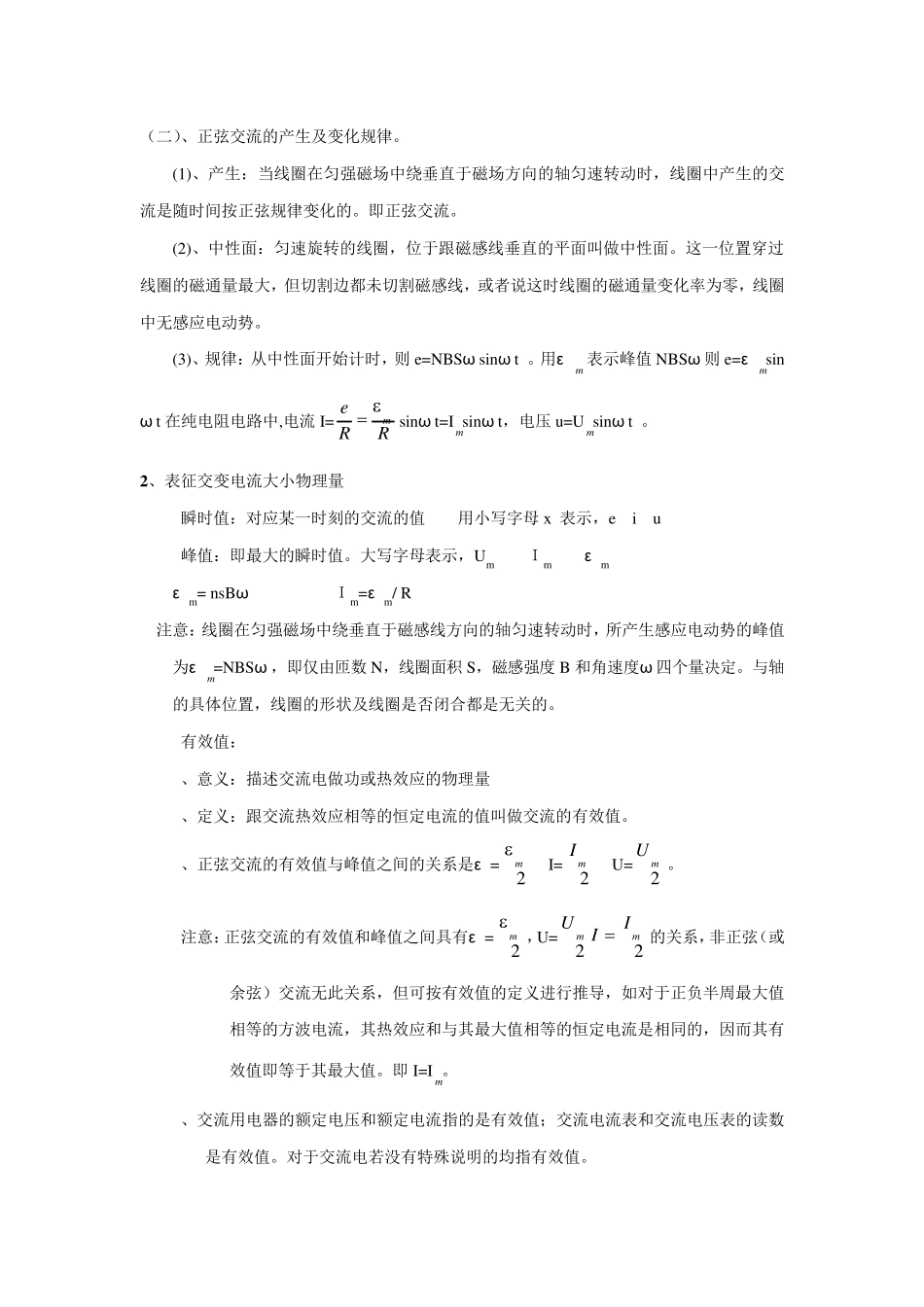

第17 章:交变电流 一、知识网络 二、重、难点知识归纳 1.交变电流产生 (一)、交变电流:大小和方向都随时间作周期性变化的电流叫做交变电流,简称交流。如图17-1所示(b)、(c)、(e)所示电流都属于交流,其中按正弦规律变化的交流叫正弦交流。如图(b)所示。而(a)、(d)为直流其中(a)为恒定电流。 产生: 线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动而产生的 描 述 瞬时值: I=I msinω t 峰值:I m= nsBω /R 有效值:2/mII  周期和频率的关系:T=1/f 图像:正弦曲线 电感对交变电流的作用:通直流、阻交流,通低频、阻高频 应用 交变电流 电容对交变电流的作用:通交流、阻直流,通高频、阻低频 变压器 变流比: 电能的输送 原理:电磁感应 变压比:U1/U2=n1/n2 只有一个副线圈:I1/I2=n2/n1 有多个副线圈:I1n1= I2n2= I3n3=…… 功率损失:线损R)UP(P2 电压损失:线损RUPU 远距离输电方式:高压输电 iotiotiotiotiot图15 1ad( ))(b( )c( )d( )e图 17-1 (二)、正弦交流的产生及变化规律。 (1)、产生:当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,线圈中产生的交流是随时间按正弦规律变化的。即正弦交流。 (2)、中性面:匀速旋转的线圈,位于跟磁感线垂直的平面叫做中性面。这一位置穿过线圈的磁通量最大,但切割边都未切割磁感线,或者说这时线圈的磁通量变化率为零,线圈中无感应电动势。 (3)、规律:从中性面开始计时,则 e=NBSω sinω t 。用εm 表示峰值 NBSω 则 e=εmsinω t 在纯电阻电路中,电流 I=RRemsinω t=Imsinω t,电压 u =Umsinω t 。 2 、表征交变电流大小物理量 (1)瞬时值:对应某一时刻的交流的值 用小写字母 x 表示,e i u (2)峰值:即最大的瞬时值。大写字母表示,Um Im ε m ε m= nsBω Im=ε m/ R 注意:线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时,所产生感应电动势的峰值为εm=NBSω ,即仅由匝数 N,线圈面积 S,磁感强度 B 和角速度ω 四个量决定。与轴的具体位置,线圈的形状及线圈是否闭合都是无关的。 (3)有效值: a、意义:描述交流电做功或热效应的物理量 b、定义:跟交流热效应相等的恒定电流的值叫做交流的有效值。 c、正弦交流的有效值与峰值之间的关系是ε =2m I=2mI U=2mU。 注意:正弦交流的有效值和峰值之间具有ε =2m,U=22mmIIU的关系,非正弦...
